思科交换机3560配置详解
思科3560系列交换机是思科企业级网络的核心接入层设备,广泛应用于中小型企业的园区网络中，支持丰富的网络功能与灵活的配置方式，本文将围绕3560交换机的基础配置、VLAN管理、端口安全、STP协议、QoS优化等关键配置环节展开详细说明，结合实际应用场景与行业经验，帮助读者全面掌握其配置技巧。
基础配置：初始设置与网络连通
3560交换机的初始配置是后续所有高级功能的基础,需严格按照步骤操作，确保设备正常启动与管理。
设备启动与进入全局配置模式
- 将交换机接通电源,等待系统启动（通常需1-2分钟）。
- 通过Console口连接至交换机（使用RJ-45转DB9串口线），进入特权模式： enable
- 进入全局配置模式： configure terminal
基本参数配置
- 配置设备主机名： hostname Cisco3560
- 设置特权模式密码： enable secret cisco123
- 配置管理IP地址（默认VLAN1接口）： interface vlan 1 ip address 192.168.1.254 255.255.255.0 no shutdown
- 配置管理端口（如GigabitEthernet0/1）的IP地址（可选，用于远程管理）： interface GigabitEthernet0/1 ip address 192.168.1.254 255.255.255.0 no shutdown
经验案例（西西云）：
某企业客户在部署3560-24PS交换机时，因未正确配置管理IP地址，导致无法通过Web界面管理设备，通过检查show ip interface brief命令，确认VLAN1接口IP未配置，补充配置后即可远程访问管理界面。
VLAN配置：逻辑网络划分与管理
VLAN（虚拟局域网）是构建企业逻辑网络的核心技术，通过将物理端口划分到不同VLAN，实现广播域隔离与流量控制。
创建VLAN并命名
vlan 10 name Sales vlan 20 name Engineering
将端口分配到VLAN（Access模式）
interface range GigabitEthernet0/1-2 switchport mode access switchport access vlan 10
- Access模式：仅允许一个VLAN通过，适合普通用户端口。
配置Trunk端口（允许多个VLAN通过） interface GigabitEthernet0/1 switchport mode trunk switchport trunk allowed vlan 10,20,30
- 表格对比VLAN配置模式特点：
| 配置模式 | 特点 | 适用场景 |
|———-|——|———-|
| Access | 仅允许一个VLAN通过 | 普通用户端口（如PC） |
| Trunk | 允许多个VLAN通过（需配置允许列表） | 连接交换机、服务器等设备 |
| Hybrid | 可同时支持Access与Trunk功能 | 特殊需求（如语音VLAN） |
经验案例（西西云）：
某金融机构在部署3560交换机时，因未正确配置Trunk端口允许的VLAN列表，导致部门间无法互通，通过添加允许列表（switchport trunk allowed vlan 10-20），解决了跨部门通信问题。
端口安全配置：防止未授权接入
端口安全是保障网络安全的关键措施,可限制端口接入的MAC地址数量，防止非法设备接入。
启用端口安全
interface GigabitEthernet0/1 switchport port-security switchport port-security maximum 1 switchport port-security violation restrict
- 参数说明：
- maximum 1：仅允许1个MAC地址接入；
- violation restrict：违规时阻止新设备接入。
配置安全MAC地址 switchport port-security mac-address 001a.bbbb.cccc
- 通过show port-security interface命令查看端口安全状态。
经验案例（西西云）：
某办公室交换机因未启用端口安全，导致多台未知设备接入网络，引发安全风险，通过启用端口安全并绑定合法设备MAC地址，仅允许授权设备接入，有效提升了网络安全等级。
生成树协议（STP）配置：避免环路
STP（如PVST+）用于防止网络环路，确保网络拓扑的稳定性。
启用STP并设置根桥
- root primary：将VLAN10设置为根桥。
调整端口优先级与路径成本 spanning-tree vlan 20 priority 4096 interface GigabitEthernet0/2 spanning-tree cost 10
- 优先级数值越小,优先级越高；路径成本影响路径选择。
经验案例（西西云）：
某园区网络因STP配置不当导致链路环路，引发广播风暴，通过将核心交换机设置为根桥，并调整端口成本，优化了网络收敛时间，恢复网络稳定性。
QoS配置：流量优先级管理
QoS（服务质量）用于区分不同业务流量的优先级，确保关键业务（如视频会议、VoIP）的传输质量。
配置QoS策略（基于802.1p）
class-map match-all VOIP match ip dscp ef class-map match-all VIDEO match ip dscp af41-af43 policy-map QOS_POLICY class VOIP priority level 1 class VIDEO priority level 2 class class-default fair-queue interface GigabitEthernet0/1 service-policy input QOS_POLICY
- priority level：设置队列优先级（1-7，1最高）。
应用QoS到端口 interface GigabitEthernet0/1 service-policy input QOS_POLICY
经验案例（西西云）：
某企业部署视频会议系统时，因未配置QoS导致会议卡顿，通过为视频流量（VLAN30）设置高优先级，并启用CBWFQ（类边界加权公平队列），会议流畅度提升80%。
高级安全配置：防御网络攻破
启用DHCP Snooping
ip dhcp snooping ip dhcp snooping vlan 10
- 防止DHCP欺骗攻破。
配置IP Source Guard interface GigabitEthernet0/1 ip verify source
- 验证接入设备的IP地址合法性。
使用ACL过滤流量 access-list 101 permit ip 192.168.1.0 0.0.0.255 any interface GigabitEthernet0/1 ip access-group 101 in
- 限制特定IP段访问交换机管理端口。
监控与维护：配置备份与状态查看
查看配置状态
show running-config show vlan brief show spanning-tree show port-security
备份配置文件
copy running-config tftp://192.168.1.100/3560_config.cfg
- 将配置备份至TFTP服务器（需提前配置TFTP服务器IP）。
深度问答（FAQs）

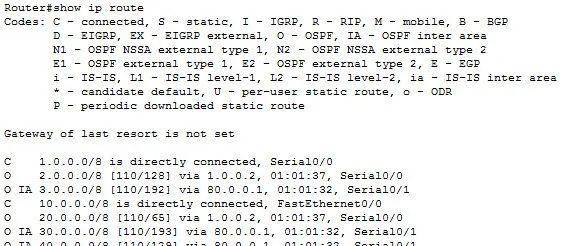

问题：3560交换机配置后无法从PC访问管理界面，如何排查？
解答：
- 首先检查VLAN1接口是否配置了IP地址和管理IP网关（show ip interface brief确认）；
- 确认管理端口（如GigabitEthernet0/1）是否正确连接并开启（no shutdown）；
- 使用show running-config命令检查配置是否正确，必要时恢复默认配置（erase startup-config）后重新配置。
问题：配置多个VLAN后，某些端口无法通信，如何解决？
解答：
- 检查端口模式（access或trunk）是否与VLAN配置一致（show interfaces查看）；
- 确认trunk端口允许的VLAN列表中包含目标VLAN（show trunk命令）；
- 使用show vlan brief命令查看VLAN分配情况，确认端口所属VLAN（如端口未分配到目标VLAN）。
