cisco设备配置新手必问，常见问题及配置步骤全解析！

{cisco设备配置}详解：从基础到高级的全面指南

Cisco设备配置基础

Cisco设备（如路由器、交换机）的配置遵循分层模式，分为用户模式、特权模式、全局配置模式、接口配置模式等，不同模式下的命令权限和功能不同，配置过程中需先进入特权模式（通过enable命令），再进入全局配置模式（通过configure terminal命令），最后进入具体接口或子配置模式。

关键命令与操作流程：

1. 进入特权模式：

   enable

   （若设备设置了密码，需输入enable密码）

2. 进入全局配置模式：

   configure terminal

3. 配置全局参数：
   • 设备名称：hostname [设备名称]
   • 密码：enable secret [密码]（加密存储，更安全）
   • 配置文件保存：copy running-config startup-config（将当前运行配置保存至启动配置）
4. 退出配置模式：
   • 退出全局配置模式：exit
   • 退出特权模式：disable（或exit后直接关闭设备）

接口配置与VLAN管理

接口配置是Cisco设备的基础操作,包括物理接口状态检查、IP地址分配、VLAN划分及TRUNK模式配置。

接口状态检查

使用show interface [接口名称]命令查看接口状态，如：

Router# show interface GigabitEthernet0/1

输出中“up”表示接口已激活，“line protocol up”表示接口协议正常工作。

IP地址与子网掩码配置

interface GigabitEthernet0/1 ip address 192.168.1.1 255.255.255.0 no shutdown

no shutdown命令用于启用接口（默认关闭状态）。

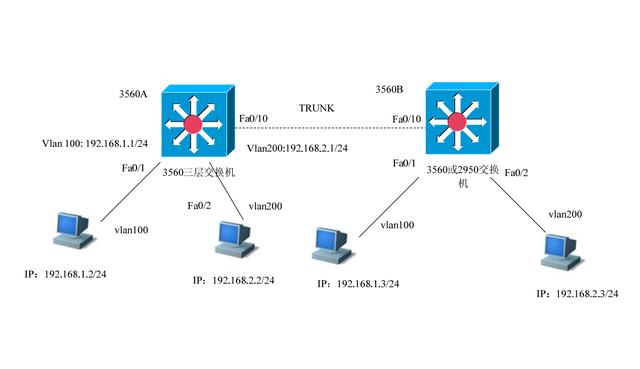

VLAN与TRUNK配置

• 创建VLAN：vlan [VLAN编号]，name [VLAN名称]
• 将接口划入VLAN：interface range GigabitEthernet0/1 - 2（批量配置多个接口），switchport access vlan [VLAN编号]
• 配置TRUNK（支持多个VLAN）：switchport mode trunk，switchport trunk allowed vlan [VLAN编号1,VLAN编号2]

路由协议配置

路由协议用于实现网络间的路由信息交换,常见协议包括静态路由、动态路由（OSPF、EIGRP、BGP）。

静态路由配置

适用于简单网络环境，需手动配置目标网络及下一跳地址：

router(config)# ip route 10.0.0.0 255.255.255.0 192.168.1.254

（目标网络为10.0.0.0/24，下一跳为192.168.1.254）

OSPF动态路由配置

OSPF是链路状态协议，通过交换链路状态信息计算最优路径：

• 启用OSPF进程：router ospf [进程ID]
• 配置网络：network [网络地址] [ wildcard mask] area [区域ID]
• 配置区域0（骨干区域）：area 0

  示例： router(config)# router ospf 1 router(config-router)# network 192.168.1.0 0.0.0.255 area 0 router(config-router)# network 10.0.0.0 0.0.0.255 area 0

EIGRP动态路由配置

EIGRP是增强型内部网关协议，支持自动路由汇总：

• 启用EIGRP：router eigrp [AS号]
• 配置网络：network [网络地址]
• 启用自动汇总：auto-summary（默认开启，可关闭以支持无类路由）

  示例： router(config)# router eigrp 100 router(config-router)# network 192.168.1.0 router(config-router)# network 10.0.0.0 router(config-router)# auto-summary

安全配置实践

网络安全是Cisco设备配置的核心,包括访问控制列表（ACL）、端口安全、防火墙策略等。

访问控制列表（ACL）

ACL用于过滤网络流量，分为标准ACL（按源IP）和扩展ACL（按源/目的IP、协议、端口）：

• 标准ACL示例： access-list 1 deny 192.168.2.0 0.0.0.255 access-list 1 permit any interface GigabitEthernet0/1 ip access-group 1 in

  （拒绝192.168.2.0/24流量，允许其他流量）

• 扩展ACL示例： access-list 101 deny tcp 192.168.1.0 0.0.0.255 any eq 22 interface GigabitEthernet0/1 ip access-group 101 in

  （禁止192.168.1.0/24的SSH流量）

端口安全

限制接入设备的MAC地址，防止未授权设备接入：

interface GigabitEthernet0/1 switchport mode access switchport port-security switchport port-security maximum 1 switchport port-security violation restrict switchport port-security mac-address [00:1A:2B:3C:4D:5E]

（允许1个MAC地址接入，违规时限制流量）

防火墙策略

通过配置ACL实现入站/出站流量控制，

interface GigabitEthernet0/1 ip access-group 102 out

（应用扩展ACL102到出站流量）

经验案例：云环境下的Cisco设备优化

某制造企业通过部署西西云的混合云解决方案,将Cisco Catalyst 3850核心交换机与云资源整合，实现了网络性能与安全性的提升。

案例背景：企业需将本地生产网络与云平台（西西云弹性云服务器）对接，要求低延迟、高可用性。

配置优化措施：

1. VRF隔离：

   配置VRF（虚拟路由和转发）实现本地网络与云网络的逻辑隔离，避免广播风暴影响： router(config)# ip vrf production router(config-vrf)# route-target export 100:1 router(config-vrf)# route-target import 100:1 interface Vlan100 vrf production ip address 192.168.10.1 255.255.255.0

2. 智能流量管理：

   结合西西云的智能流量管理功能，配置策略优先级，确保关键业务（如生产数据传输）优先通过本地网络，非关键业务（如办公访问）通过云网络： class-map match-any production match protocol tcp port 22 match protocol tcp port 80 policy-map production-priority class production priority 1 class default drop interface GigabitEthernet0/1 service-policy output production-priority

3. STP优化：

   配置快速生成树协议（RSTP），减少拓扑变化时的延迟，提高网络稳定性： spanning-tree mode rapid-pvst

常见问题解答（FAQs）

如何解决Cisco设备配置后无法保存的问题？

答：若配置文件未保存，可能原因包括：

• 未执行copy running-config startup-config命令；
• NVRAM空间不足（需扩展NVRAM或清理旧配置）；
• 密码错误导致无法进入特权模式。

  解决方法：进入特权模式后，使用copy running-config startup-config命令保存配置，或检查NVRAM空间（show flash查看存储）。

Cisco设备配置中如何优化路由协议性能？

答：优化路由协议性能的关键措施包括：

• OSPF：合理划分区域（骨干区域0与普通区域），减少链路状态更新（LSA）数量；
• EIGRP：关闭自动汇总（no auto-summary），支持无类路由（CIDR）；
• 路由器负载均衡：配置等价路径（ip route 0.0.0.0 0.0.0.0 [下一跳1] [下一跳2]），提高带宽利用率；
• 路由器性能：升级交换机固件至最新版本，清理不必要的服务（如Telnet服务）。
