如何正确配置Cisco链路聚合？提高带宽冗余详细步骤

在 Cisco 设备上配置链路聚合（也称为 EtherChannel、Port Channel 或 Link Aggregation Group – LAG）主要有两种协议：静态模式（Mode On） 和 动态模式（LACP 或 PAgP），下面详细介绍这两种方式的配置步骤、验证命令以及关键注意事项：

配置链路聚合的核心步骤

创建 Port-Channel 接口

Switch(config)# interface port-channel <channel-group-number> Switch(config-if)# switchport mode trunk ! 配置为Trunk模式（常用场景） Switch(config-if)# switchport trunk allowed vlan <vlan-list> ! 可选：允许的VLAN ! 或者配置为Access模式 ! Switch(config-if)# switchport mode access ! Switch(config-if)# switchport access vlan <vlan-id>

将物理接口加入 Channel Group

Switch(config)# interface range gigabitethernet 0/1-4 ! 选择要聚合的多个接口 Switch(config-if-range)# channel-group <channel-group-number> mode <mode> Switch(config-if-range)# no shutdown ! 确保接口启用

关键参数 mode：

• 静态聚合（Mode On）：

  特点：无需协议协商，两端必须手动配置为 on，兼容性好，但无法检测链路错误（如单向链路）。

• 动态聚合（推荐使用 LACP）：

  channel-group 1 mode active ! 主动发送LACP协商包（常用） ! 或 channel-group 1 mode passive ! 被动响应LACP包（对端需为active）

  LACP 模式规则：





  • 两端均为 active： 可聚合
  • 一端 active + 另一端 passive： 可聚合
  • 两端均为 passive： 无法建立聚合

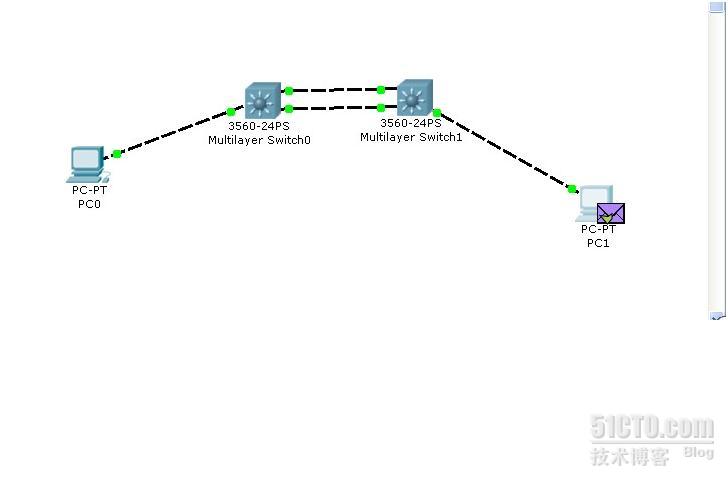

  完整配置示例（LACP 动态聚合）

  Switch 1 配置：

  ! 创建Port-Channel并配置为Trunk interface Port-channel1 switchport mode trunk switchport trunk allowed vlan 10,20,30 ! 将物理接口加入聚合组（主动协商） interface range GigabitEthernet0/1-4 channel-group 1 mode active no shutdown

  Switch 2 配置：

  ! 创建Port-Channel并配置为Trunk（与Switch1一致） interface Port-channel1 switchport mode trunk switchport trunk allowed vlan 10,20,30 ! 物理接口配置（可被动响应） interface range GigabitEthernet0/1-4 channel-group 1 mode passive ! 或 mode active no shutdown

  ---

  验证命令

  查看 Port-Channel 状态：

  Switch# show etherchannel summary Flags: D - down P - bundled in port-channel I - stand-alone s - suspended H - Hot-standby (LACP only) u - unsuitable for bundling U - in use f - failed to allocate aggregator Group Port-channel Protocol Ports ------+-------------+-----------+----------------------------------------------- 1 Po1(SU) LACP Gi0/1(P) Gi0/2(P) Gi0/3(P) Gi0/4(P)

  关键状态：

  • SU：Port-channel 已启用（Up）且正在使用（Used）。
  • P：物理接口已成功绑定到聚合组。

  查看详细 LACP 协商信息：

  Switch# show lacp neighbor Flags: S - Device is requesting Slow LACPDUs F - Device is requesting Fast LACPDUs A - Device is in Active mode P - Device is in Passive mode Channel group 1 neighbors Partner's information: Partner Partner Partner Port System ID Port Number Age Flags Gi0/1 32768,0011.2233.4455 0x1 5s SAF Gi0/2 32768,0011.2233.4455 0x2 5s SAF ...

  检查流量负载均衡方式：

  Switch# show etherchannel load-balance EtherChannel Load-Balancing Configuration: src-mac EtherChannel Load-Balancing Addresses Used Per-Protocol: Non-IP: Source MAC address ...

  ---

  关键注意事项

  1. 链路一致性要求：



     • 所有成员接口必须具有 相同的速率/双工模式（建议全设为 auto 或相同值）。
     • 相同的 VLAN 配置（Trunk/Access 模式、允许的 VLAN 列表等）。
     • 相同的 STP 设置（如 PortFast 状态）。

  2. 负载均衡算法：

     • 默认基于源MAC地址（src-mac），可能需根据业务调整： Switch(config)# port-channel load-balance src-dst-ip ! 基于源+目的IP

     • 故障排查：

       • 若物理接口未加入聚合组（显示 I 或 s）：
         • 检查两端聚合模式是否兼容（LACP 需 active+active 或 active+passive）。
         • 确认物理链路连通性及配置一致性。
         • 使用 show interfaces status 检查接口状态是否为 connected。

         静态聚合（Mode On）配置示例

         interface Port-channel1 switchport mode trunk interface range GigabitEthernet0/1-4 channel-group 1 mode on ! 静态模式 no shutdown

         ️ 注意：静态模式两端必须同时配置 mode on，且无错误检测机制,仅适用于简单环境。

         ---

         通过以上步骤，您可以在 Cisco 交换机上成功部署链路聚合，提升带宽与可靠性，实际部署时建议优先使用 LACP（mode active） 以获得动态协商和错误检测能力。
