STM32端口怎么配置？STM32端口配置步骤详解教程

在STM32中配置端口（GPIO）通常涉及以下步骤，以HAL库为例（使用STM32CubeIDE）：

使能GPIO时钟

首先需在RCC中启用对应GPIO端口的时钟。

__HAL_RCC_GPIOA_CLK_ENABLE(); // 使能GPIOA时钟

配置GPIO模式

使用GPIO_InitTypeDef结构体定义参数，并通过HAL_GPIO_Init()初始化。

示例1：推挽输出（LED控制）

GPIO_InitTypeDef GPIO_InitStruct = {0}; // 配置PA5为输出 GPIO_InitStruct.Pin = GPIO_PIN_5; // 引脚号 GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP; // 推挽输出 GPIO_InitStruct.Pull = GPIO_NOPULL; // 无上下拉 GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; // 高速 HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

示例2：输入模式（按键检测）

GPIO_InitStruct.Pin = GPIO_PIN_0; GPIO_InitStruct.Mode = GPIO_MODE_INPUT; // 输入模式 GPIO_InitStruct.Pull = GPIO_PULLUP; // 上拉电阻 HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

示例3：复用功能（UART TX/RX）

// 配置PA2为USART2_TX（复用推挽输出） GPIO_InitStruct.Pin = GPIO_PIN_2; GPIO_InitStruct.Mode = GPIO_MODE_AF_PP; // 复用推挽 GPIO_InitStruct.Pull = GPIO_NOPULL; GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH; GPIO_InitStruct.Alternate = GPIO_AF7_USART2; // 复用功能号（查数据手册） HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

示例4：模拟输入（ADC采样）

GPIO_InitStruct.Pin = GPIO_PIN_3; GPIO_InitStruct.Mode = GPIO_MODE_ANALOG; // 模拟模式 GPIO_InitStruct.Pull = GPIO_NOPULL; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

操作GPIO

• 输出电平控制： HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET); // 高电平 HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET); // 低电平 HAL_GPIO_TogglePin(GPIOA, GPIO_PIN_5); // 电平翻转
• 输入电平读取： if (HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_0) == GPIO_PIN_SET) { // 高电平处理 }

外部中断配置（可选）

// 步骤1：配置GPIO为中断模式 GPIO_InitStruct.Pin = GPIO_PIN_0; GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING; // 上升沿触发中断 GPIO_InitStruct.Pull = GPIO_PULLDOWN; HAL_GPIO_Init(GPIOA, &GPIO_InitStruct); // 步骤2：设置中断优先级并使能 HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0); // EXTI0中断号 HAL_NVIC_EnableIRQ(EXTI0_IRQn); // 步骤3：在stm32fXxx_it.c中实现中断服务函数 void EXTI0_IRQHandler(void) { HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0); // 调用HAL库中断处理 } // 步骤4：重写中断回调函数 void HAL_GPIO_EXTI_Callback(uint16_t gpio_pin) { if (gpio_pin == GPIO_PIN_0) { // 处理中断 } }

关键参数说明

注意事项

1. 时钟使能：未启用时钟时GPIO无法工作。
2. 复用功能：使用外设（如UART、SPI）时需正确选择Alternate值。
3. 中断优先级：在RTOS或多中断系统中需合理分配优先级。
4. 开漏输出：需外部上拉电阻（如I²C）。

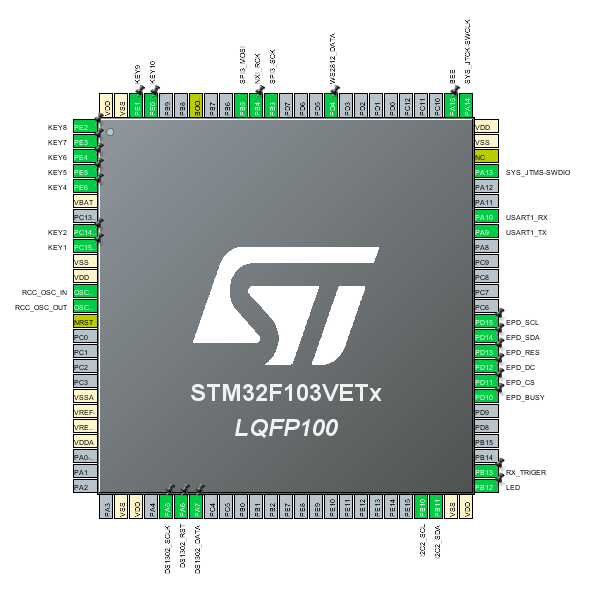

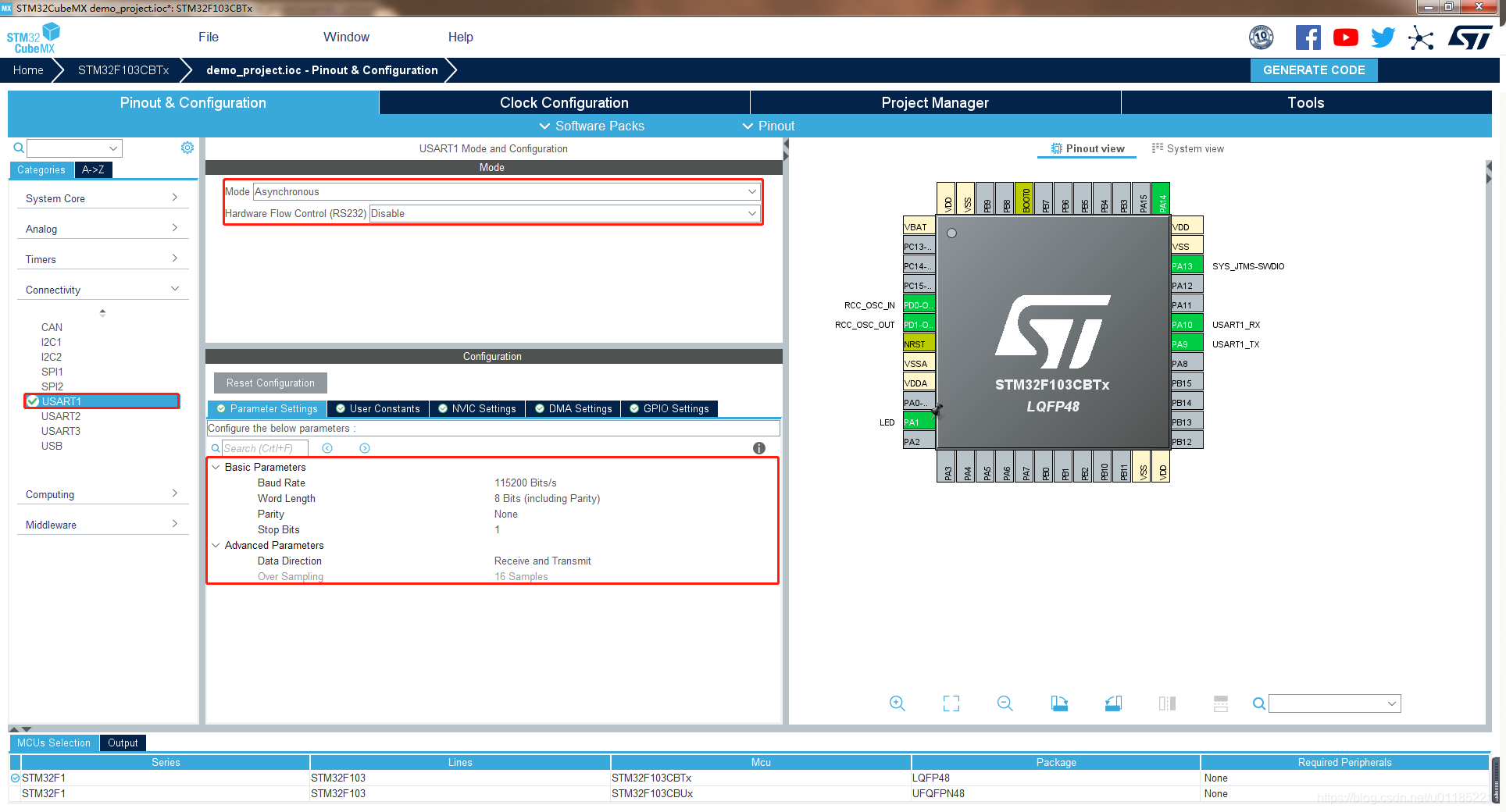

提示：使用STM32CubeMX工具可图形化配置引脚并自动生成初始化代码。

通过以上步骤，即可完成STM32 GPIO的基本配置与控制。
