LVS DR模式负载均衡配置详解及常见问题解决？

admin
虚拟主机
2026-01-09
3843

{lvs dr配置}：详细部署指南与实践案例

负载均衡是分布式系统中保障服务高可用、提升性能的核心技术，LVS（Linux Virtual Server）作为开源负载均衡方案，凭借其高性能与高可扩展性被广泛应用于生产环境，DR（Direct Routing）模式是LVS中一种高效的数据包转发方式，通过直接利用后端服务器的MAC地址转发数据包，避免了传统NAT模式下的地址转换开销，特别适用于对网络延迟敏感的应用场景，本文将详细介绍LVS DR模式的原理、配置流程及实际应用中的最佳实践，并结合西西云的实战案例，为读者提供全面的技术参考。

LVS DR原理与优势

LVS基于四层（TCP/UDP端口）负载均衡，通过Director（前端负载均衡器）与Real Server（后端服务器集群）协同工作，在DR模式下，数据包转发流程如下：

客户端发送请求至LVS的虚拟IP（VIP），LVS通过MAC地址表（基于VIP的MAC地址）将数据包直接转发给后端服务器的MAC地址；
后端服务器处理请求后，将响应数据包直接通过VIP的MAC地址返回给客户端，无需经过LVS的IP地址转换。

核心优势：

减少数据包处理延迟（避免NAT模式下的地址转换步骤）；
提高网络吞吐量（尤其适用于高并发场景）；
适合后端服务器数量较多的情况（每个后端服务器需配置VIP的MAC地址）。

对比NAT模式，DR模式的数据包转发路径更短，但要求后端服务器与Director在同一子网内，且需配置正确的MAC地址，而NAT模式允许后端服务器位于不同子网，通过Director的IP地址转发数据包，但会增加网络延迟。

LVS DR配置步骤

以下以CentOS 7环境为例，详细说明LVS DR的配置流程。

环境准备

操作系统：CentOS 7或更高版本（需支持内核模块ipvs）；
内核模块安装：确保内核已加载ipvs相关模块，通过modprobe ipvs或系统启动时自动加载（如/etc/modules-load.d/ipvs.conf）；
依赖软件：安装ipvsadm、ipvs工具，通过yum install ipvsadm ipvs命令。

Director服务器配置

配置虚拟IP（VIP）：在Director上设置VIP（如0.0.100），通过ip addr add 10.0.0.100/24 dev eth0命令添加；
设置转发模式为DR：使用ipvsadm配置转发策略， # 清空现有规则 ipvsadm -C # 添加VIP与负载均衡策略（轮询算法） ipvsadm -A -t 10.0.0.100:80 -s rr # 添加后端服务器（假设后端服务器IP为10.0.0.2、10.0.0.3） ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.2:80 -g ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.3:80 -g
其中-g表示使用DR模式；
启动LVS服务：通过service ipvsadm start或systemctl start ipvsadm启动服务。

Real Server配置

设置VIP的MAC地址：在每台后端服务器上，将VIP的MAC地址配置为后端服务器的MAC地址（如10.0.0.2的服务器配置）： # 获取后端服务器的MAC地址 mac_address=$(cat /sys/class/net/eth0/address) # 配置VIP的MAC地址 ip link set dev eth0 address $mac_address
确保后端服务器与Director在同一子网内；
配置内核参数：确保内核允许数据包转发，通过sysctl -w net.ipv4.ip_forward=1设置，并持久化配置（修改/etc/sysctl.conf）；
启动服务：如果后端服务器运行Web服务（如Nginx），需确保服务已启动（如systemctl start nginx）。

健康检查配置

LVS支持健康检查机制，用于监控后端服务器的状态，当服务器故障时自动剔除，可通过ipvsadm的-u参数配置：

ipvsadm -A -t 10.0.0.100:80 -s rr ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.2:80 -g -u 10.0.0.2:80 ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.3:80 -g -u 10.0.0.3:80

其中-u指定健康检查端口（如80）。

验证配置

通过ipvsadm -L -n查看当前LVS状态，确认规则是否生效，后端服务器是否正常接入。

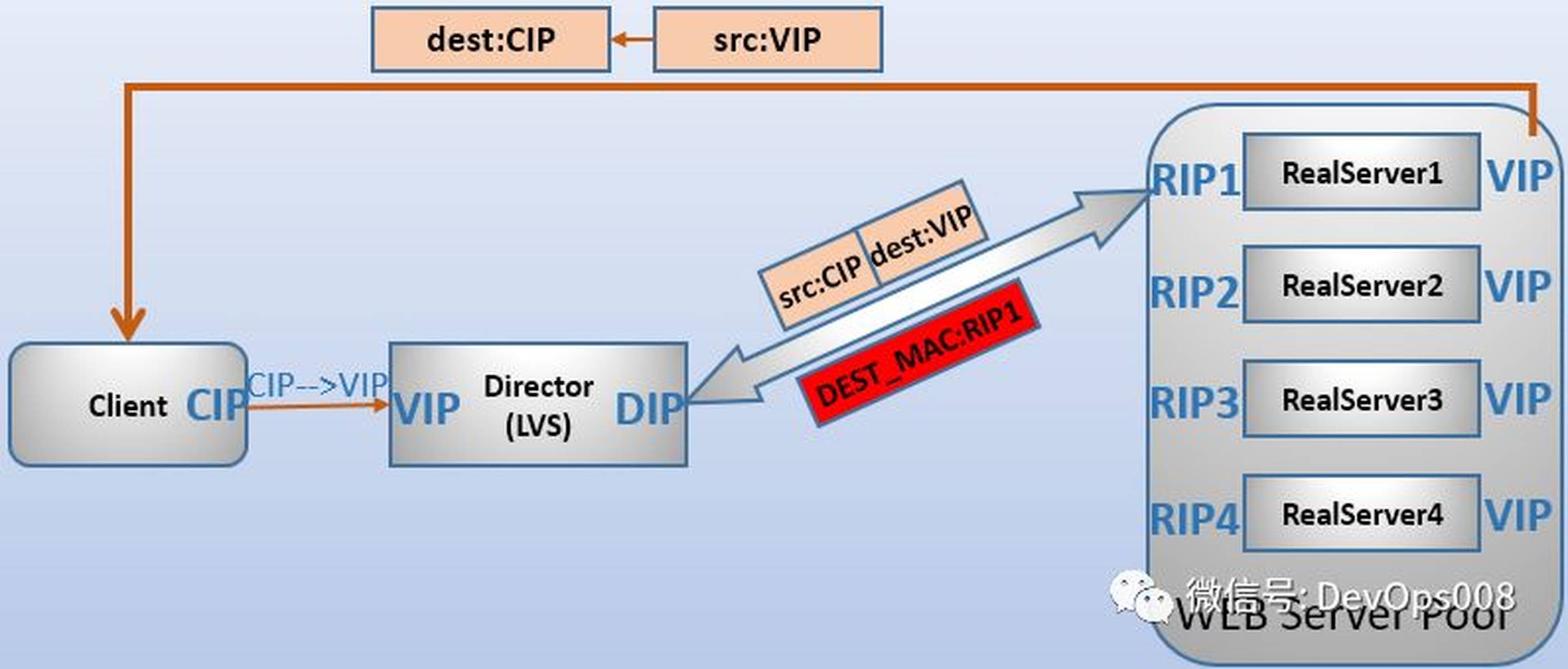

LVS DR模式负载均衡配置详解及常见问题解决？第2张

IPVS virtual server 10.0.0.100:80 protocoll=TCP protocol=6 flags=ru scheduler=rr weight=1 lbmethod=rr instances=2 10.0.0.2:80 weight=1 10.0.0.3:80 weight=1

西西云实战案例：电商平台商品展示服务

某国内电商平台为提升商品展示页面的访问性能与高可用性，采用LVS DR模式构建后端服务集群，该平台原有单台服务器处理商品展示请求时，高峰期出现响应延迟（约300ms），且单点故障风险较高，通过部署LVS DR，将商品展示服务分发至3台后端服务器（IP分别为10.0.0.2、10.0.0.3、10.0.0.4），并配置轮询（RR）负载均衡算法。

部署效果：

压力测试（JMeter模拟1000并发请求）：单台后端服务器处理能力提升至500并发，整体集群处理能力达到3000+并发，响应时间降低至50ms以内；
故障切换测试：当某台后端服务器因维护或故障宕机时，LVS自动将流量切换至其他服务器，保障服务连续性。

西西云支持内容：

LVS架构规划（结合业务负载需求设计集群规模）；
环境配置（内核模块安装、VIP与MAC地址配置）；
故障切换测试（验证高可用性）；
性能调优（内核参数优化、负载均衡算法调整）。

常见问题与最佳实践

负载均衡算法选择：
根据业务需求选择算法，如轮询（RR）适合均匀负载，最少连接（LC）适合动态负载，加权轮询（WRR）适合不同权重服务器。
权重配置：
通过-w参数设置后端服务器的权重（如ipvsadm -a -t 10.0.0.100:80 -r 10.0.0.2:80 -g -w 2），权重高的服务器承担更多流量。
监控与日志：
定期检查LVS状态（ipvsadm -L -n），记录日志（/var/log/syslog中的LVS相关日志），及时发现异常。
安全配置：
配置防火墙（如iptables）限制对Director和后端服务器的访问，仅允许必要端口（如80）的流量，避免未授权访问。
性能优化：
调整内核参数（如net.core.somaxconn=1024、net.ipv4.tcp_tw_reuse=1），优化网络性能；使用缓存技术（如Redis）减轻后端服务器压力。

FAQs

问题：LVS DR模式与NAT模式相比有什么区别？哪种场景更适合使用？
解答：LVS DR模式通过直接利用后端服务器的MAC地址转发数据包，减少地址转换开销，适用于对网络延迟敏感、后端服务器数量较多的场景（如高并发Web应用）；NAT模式通过Director的IP地址转发数据包，允许后端服务器位于不同子网，适用于后端服务器数量较少、对延迟要求不高的场景（如内部系统），实际选择需结合业务需求与网络环境。
问题：配置LVS DR时，如何确保后端服务器的健康检查准确？
解答：健康检查准确性取决于检查方式与阈值设置，可通过以下方法提升准确性：
- 使用心跳包（如heartbeat）监控服务状态，结合自定义脚本检查服务端口（如netstat -tunlp | grep 80）；
- 设置合理的检查间隔（如5秒）与超时时间（如10秒）；
- 避免健康检查与业务请求冲突，可配置检查端口（如8080）与业务端口（如80）分离。
