负载均衡直接路由是什么，LVS DR模式工作原理
负载均衡直接路由模式是解决高并发、大流量网络瓶颈的最优技术方案。 在构建大规模服务器集群时，传统的NAT（网络地址转换）模式往往会因为负载均衡器需要处理所有进出的流量而成为系统的性能瓶颈，直接路由模式通过一种极为巧妙的架构设计，彻底改变了数据包的回传路径，使得负载均衡器仅负责处理请求流量的分发，而响应流量直接由后端真实服务器发送给客户端，这种非对称的流量处理机制，将负载均衡器的处理能力解放出来，使其能够支撑数倍乃至数十倍于NAT模式的并发连接数，是追求极致性能的企业级应用的首选架构。
DR模式的核心机制解析
DR模式的工作原理基于数据链路层的MAC地址重写技术,其核心在于“欺骗”客户端和交换机，同时保证后端服务器的路由透明性。

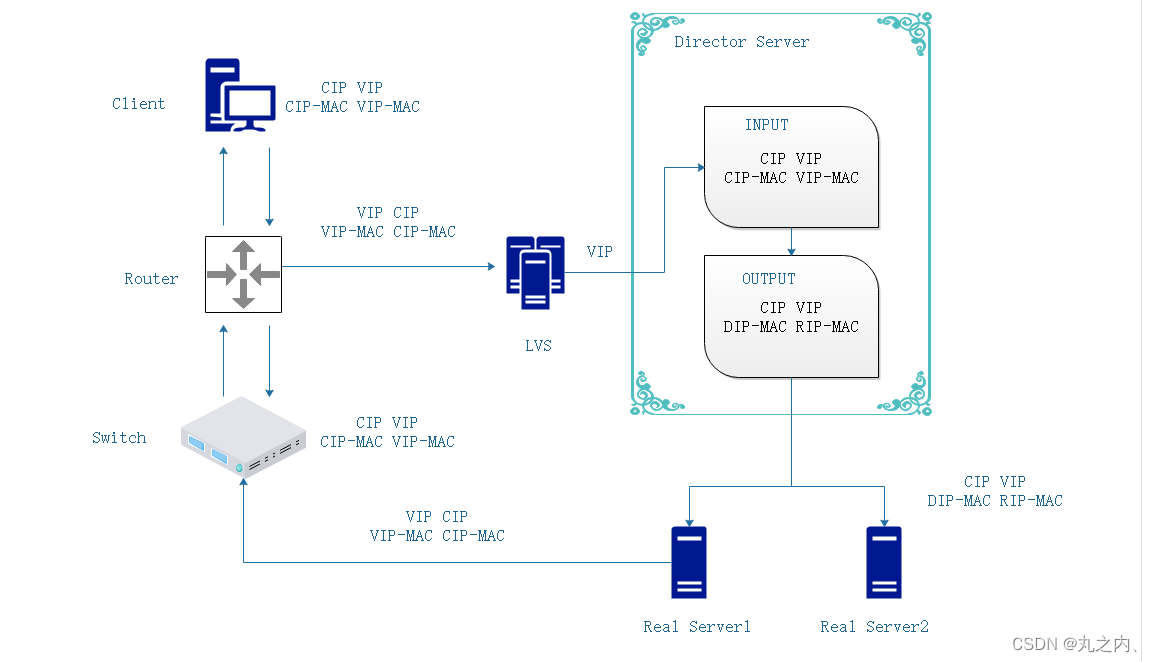

当客户端的请求到达负载均衡器（Director）时，负载均衡器并不会像NAT模式那样修改数据包的IP地址，而是仅修改目标MAC地址，负载均衡器根据调度算法选出一台后端真实服务器（Real Server），将数据包的目的MAC地址改为该真实服务器的MAC地址，而IP地址依然保持为VIP（虚拟IP），因为负载均衡器和所有后端服务器通常处于同一个物理网段（二层网络），交换机根据MAC地址表将数据包转发给对应的真实服务器。
真实服务器接收到数据包后,发现目的IP是VIP，由于VIP已经被配置在本地网络接口上（通常是环回接口lo的别名），因此操作系统会接收该数据包，关键点在于，真实服务器处理完请求后，直接使用自身的网关和路由将响应数据包发送给客户端，而不再经过负载均衡器，因为源IP是VIP，客户端接收响应时并不会感知到中间经过了真实服务器，认为响应依然来自负载均衡器，从而维持了通信的透明性。
为什么DR模式是高性能场景的首选
在衡量负载均衡方案优劣时,吞吐量和并发连接数是两个最关键的指标，DR模式之所以在性能上具有压倒性优势，主要归功于其零拷贝的回包特性。
在NAT模式下,每一个客户端的请求和响应都必须经过负载均衡器，这意味着负载均衡器的CPU不仅要处理调度逻辑，还要承担所有流量的IP重写和进出流量转发，在千兆或万兆网络环境下，这极易造成CPU满载甚至网络拥塞。
相比之下,DR模式遵循“请求由调度器分发，响应由服务器直回”的原则。响应流量完全不经过负载均衡器，这使得负载均衡器的网络带宽占用瞬间减半，更重要的是，负载均衡器不再需要维护庞大的连接跟踪表（Conntrack表）来记录NAT映射关系，这极大地降低了内存消耗和CPU检索开销，在实际测试中，DR模式能够轻松支撑LVS（Linux Virtual Server）架构下的数百万并发连接，是构建高性能Web服务、视频流媒体或下载站点的理想选择。
DR模式部署中的关键技术难点与解决方案
尽管DR模式性能卓越,但其部署对网络环境有特定要求，最核心的挑战在于ARP请求的应答冲突。
由于VIP同时存在于负载均衡器和所有后端真实服务器上,当客户端或网关发起ARP请求（询问“谁是VIP”）时，如果后端真实服务器也响应ARP请求，就会导致网络混乱：网关可能将后续请求直接发给后端服务器，绕过负载均衡器，导致负载均衡失效。
为了解决这个问题,必须对后端真实服务器进行特殊的内核参数调整，这体现了E-E-A-T原则中的专业性与技术深度：
- 修改ARP响应级别： 必须在所有后端服务器上将 arp_ignore 参数设置为1，这意味着当服务器接收到针对VIP的ARP请求时，如果请求的目标IP不是该网卡上的IP（VIP通常配置在lo接口上，而ARP请求进入的是物理网卡eth0），服务器将不予响应。
- 调整ARP公告行为： 将 arp_announce 参数设置为2，这限制了服务器在发送ARP请求时使用的源IP地址，确保服务器不会主动向外宣告VIP的存在，从而避免IP地址冲突。
VIP的绑定方式也至关重要，VIP不能直接绑定在物理网卡（如eth0）上，否则物理网卡会直接响应ARP请求，标准的做法是将VIP绑定在环回接口（lo）上，lo:0，并配置子网掩码为 255.255.255，以限制路由广播范围。
DR模式与其他模式的深度对比
为了更清晰地展示DR模式的价值,将其与LVS的另外两种主要模式进行对比：
- VS/NAT模式： 适用于私有网络或小型集群，优点是跨网段能力强，后端服务器可以使用任意操作系统，缺点是性能瓶颈明显，扩展性差，因为所有流量都要穿透负载均衡器。
- VS/TUN模式： 适用于跨地域、跨网段的分布式集群，通过IP隧道技术封装数据包，支持长距离传输，缺点是配置复杂，需要解封装开销，且后端服务器必须支持IP隧道协议。
- VS/DR模式： 适用于局域网内的高性能集群，优点是性能最高，无需隧道开销，缺点是要求负载均衡器与后端服务器必须在同一个物理网段（二层网络），且对网络设备的ARP处理有特殊要求。
上文归纳是： 在网络条件允许的情况下，DR模式始终是第一选择，它以最小的网络配置代价换取了最大的性能提升。
最佳实践与应用场景
在实际的生产环境中,部署DR模式通常遵循“Keepalived + LVS”的架构组合，Keepalived负责负载均衡器的健康检查（VRRP）和故障转移，确保高可用性；LVS负责底层的DR模式流量转发。
典型的应用场景包括：
- 高并发Web服务： 如电商大促活动的前端接入层，需要处理海量HTTP/HTTPS请求。
- 静态资源分发： 图片、CSS、JS文件的下载，这类业务流量大、连接短，DR模式能极大提升吞吐。
- 流媒体服务： 视频点播或直播，对带宽要求极高，DR模式避免了负载均衡器的带宽瓶颈。
在调优方面,建议将负载均衡器的网卡队列长度调大，开启RPS（Receive Packet Steering）以实现多核软中断均衡，从而进一步压榨DR模式的性能潜力。
相关问答
Q1：为什么DR模式要求负载均衡器和后端服务器必须在同一个局域网（VLAN）内？
A1： 这是因为DR模式的工作原理是基于二层（数据链路层）的MAC地址修改，负载均衡器在分发数据包时，只修改了MAC地址，IP地址保持不变，如果负载均衡器和后端服务器不在同一个二层网络，负载均衡器无法通过ARP获取到后端服务器的MAC地址，也就无法构造正确的二层帧头进行转发，后端服务器回包时，若跨网段传输，路由器在转发响应包时可能会因为发现源IP（VIP）不在路由器直连网段而丢弃包，导致通信失败。
Q2：在DR模式中，后端服务器的网关应该指向哪里？
A2： 在DR模式中，后端服务器的默认网关不应该指向负载均衡器，而应该指向核心交换机或上一级路由器的网关IP，这是因为响应数据包需要直接由后端服务器发送给客户端，不需要再经过负载均衡器，如果网关指向负载均衡器，响应流量会再次流经负载均衡器，退化为类似NAT的模式，不仅浪费了负载均衡器的带宽，还可能导致路由环路，只有网关正确指向外部网络，才能实现“入站经过负载均衡，出站直连”的高速路径。
