stm32管脚配置为何如此关键？其具体操作和应用有哪些？

在嵌入式系统设计中,STM32微控制器因其高性能、低功耗和丰富的片上资源而受到广泛的应用，管脚配置是STM32应用开发中的关键环节，它直接影响到系统的可靠性和稳定性，本文将详细介绍STM32的管脚配置方法，包括引脚类型、功能选择、复用功能和上拉/下拉配置等。

引脚类型

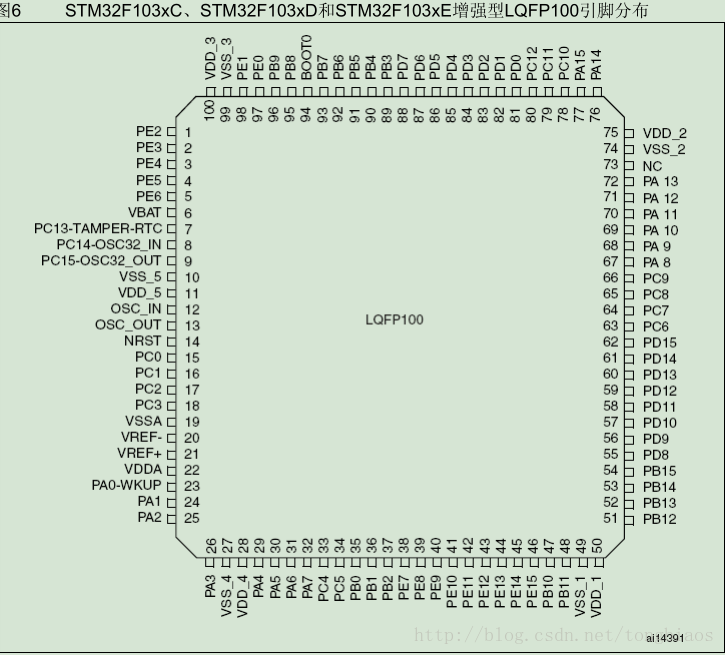

STM32的引脚类型主要包括：

• 通用数字I/O（GPIO）：用于数字信号输入输出。
• 模拟输入（ADC）：用于模拟信号输入，如温度传感器、电压传感器等。
• 串行接口：如USART、SPI、I2C等，用于与外部设备通信。
• 定时器/计数器：用于定时或计数功能。
• 其他功能：如ADC、DAC、UART、CAN等。

功能选择

STM32的每个引脚都可以配置为不同的功能,以下是一些常见功能的配置方法：

GPIO配置

• 模式选择：设置引脚为输入、输出或复用功能。
• 输出类型：设置引脚为推挽输出或开漏输出。
• 上拉/下拉：启用或禁用上拉/下拉电阻。

串行接口配置

• USART：配置波特率、数据位、停止位和校验位。
• SPI：配置主从模式、时钟极性、时钟相位等。
• I2C：配置时钟频率、地址模式等。

复用功能

STM32的许多引脚都支持复用功能,可以通过复用器选择不同的功能，以下是一些复用功能的配置步骤：

1. 确定复用功能：根据设计需求选择所需的复用功能。
2. 设置复用器：通过修改寄存器配置复用器，将引脚连接到所需的功能。

上拉/下拉配置

上拉/下拉配置可以增强引脚的稳定性，防止因浮空而导致的不确定状态，以下是如何配置上拉/下拉：

• 上拉电阻：启用上拉电阻，当引脚处于高阻态时，通过上拉电阻连接到VCC。
• 下拉电阻：启用下拉电阻，当引脚处于高阻态时，通过下拉电阻连接到GND。

配置示例

以下是一个STM32的GPIO配置示例：

FAQs

Q1：如何查看STM32的引脚功能？

A1：可以通过STM32的数据手册或者官方提供的库函数来查看每个引脚的功能，数据手册中会详细列出每个引脚支持的复用功能和默认功能。

Q2：在配置STM32的管脚时，如何避免错误？

A2：在配置管脚之前，应仔细阅读数据手册和开发指南，确保正确理解每个配置参数的含义，可以使用STM32的官方库函数进行配置，这些库函数已经对管脚配置进行了封装，减少了出错的可能性。
