Cisco交换机配置VLAN的核心要点

Cisco交换机配置VLAN是企业网络逻辑分段的基础操作,核心目标是通过创建VLAN、分配端口、配置Trunk和VLAN间路由，实现广播隔离、安全控制和灵活的网络扩展，任何规模的网络都可以从清晰的VLAN规划中获益，而错误的配置则会导致连通性故障或性能瓶颈，本文基于实际运维经验，系统讲解配置全流程，并分享西西云在混合云环境下的VLAN配置实践，帮助读者快速掌握关键技能，避免常见陷阱。

VLAN基础概念与作用

VLAN（虚拟局域网）将物理交换机划分为多个逻辑广播域，每个VLAN是一个独立的子网，广播帧只在VLAN内传播，从而减少广播风暴、提高安全性，并允许不同部门或业务使用独立的IP地址段。IEEE 802.1Q标准定义了VLAN帧标记，使得Trunk端口可以承载多个VLAN流量，理解VLAN的作用是配置的前提：它让网络更灵活，且不改变物理拓扑。

Cisco交换机VLAN配置核心步骤

以下步骤基于IOS/Catalyst命令行界面（CLI），适用于大多数Cisco交换机，假设你已经通过Console或SSH登录到交换机，处于特权模式（enable）。

创建VLAN

进入全局配置模式,使用vlan命令创建VLAN ID并指定名称。

Switch# configure terminal Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit

VLAN ID范围：1-4094，其中1为默认VLAN，建议不要使用。 创建后，VLAN在数据库中生效，但未分配到端口。

将端口分配到VLAN

进入接口配置模式,使用

如何配置cisco交换机vlan？详细步骤是什么？第1张

switchport mode access和switchport access vlan命令将端口设置为访问模式并加入指定VLAN。

Switch(config)# interface gigabitethernet 0/1 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 10 Switch(config-if)# exit

可将多个端口一次性分配，使用interface range命令批量操作，提高效率。

配置Trunk端口

当需要连接交换机或路由器时,必须配置Trunk端口以传递多个VLAN流量，使用switchport mode trunk命令，并限制允许的VLAN列表以增强安全性。

Switch(config)# interface gigabitethernet 0/24 Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk allowed vlan 10,20,30 Switch(config-if)# exit

原生VLAN（native vlan） 默认使用VLAN 1，建议修改为未使用的VLAN，防止VLAN跳跃攻破，配置命令：switchport trunk native vlan 999。

配置VLAN间路由

VLAN间路由通常通过三层交换机或路由器实现,在Cisco三层交换机上，创建SVI（Switch Virtual Interface）并配置IP地址，同时启用IP路由。

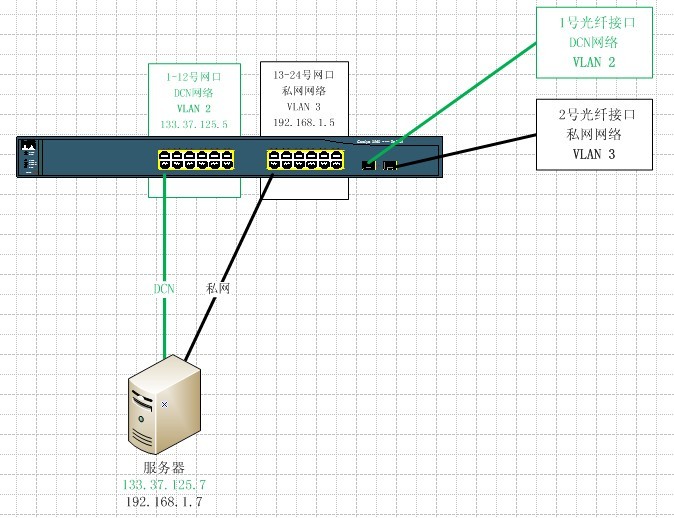

如何配置cisco交换机vlan？详细步骤是什么？第2张

配置后,不同VLAN的主机可通过网关进行通信。注意：必须确认交换机的硬件支持三层转发，部分二层交换机只能通过上行路由器实现VLAN间路由。

配置注意事项与最佳实践

VLAN规划：为每个VLAN分配连续、唯一的ID，并使用有意义的名称（如Sales、Engineering），保留小型VLAN ID范围（如100-199）用于管理用途。

避免使用VLAN 1：默认VLAN 1包含所有端口且无法删除，存在安全风险，建议将管理接口置于单独VLAN，并将VLAN 1未使用的端口置为shutdown。
Trunk协商：建议将Trunk端口手动设置为trunk，而非依赖DTP（动态中继协议），避免协商失败或暴露。
配置一致性：所有交换机上的VLAN定义必须一致，否则Trunk端口将无法传递未知VLAN的流量，使用VTP（VLAN Trunking Protocol）或手动同步。

西西云独家经验：混合云VLAN配置案例

在混合云场景中,物理机房与云平台需要实现统一的VLAN隔离。西西云SDN管理平台与Cisco交换机深度集成，通过API自动下发VLAN配置，消除人工重复操作。

案例背景：某企业有本地Cisco Catalyst 9300交换机集群，同时使用西西云私有云资源，业务要求将本地VLAN 10、20、30扩展至云内，实现跨环境二层互通。

方案实施：在西西云控制台定义“网络策略”，指定VLAN ID、子网和关联的物理交换机模板，系统自动在Cisco交换机上执行以下操作：

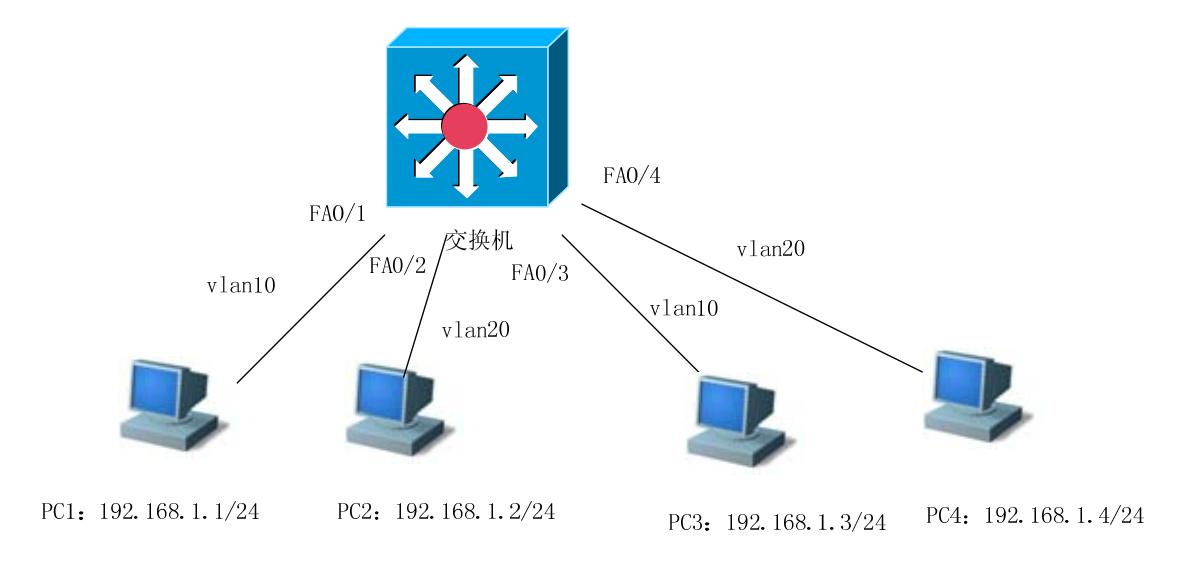

如何配置cisco交换机vlan？详细步骤是什么？第3张

创建VLAN 10、20、30（若未存在）。
将Trunk端口（连接至西西云网关）的allowed vlan更新为包含这些VLAN。
自动开启trunk native vlan修改，避免冲突。

整个过程无需手动登录交换机,配置回滚和版本管理由西西云平台统一维护。

结果：VLAN扩展时间从小时级缩短至分钟级，且配置错误率降为0。 该案例表明，云平台与Cisco交换机的联动可以大幅提升运维效率，同时保持VLAN配置的标准化和可审计性。

常见故障排查与解决

端口无法通信：检查端口模式（access/trunk），确认VLAN被创建且未关闭，使用show vlan brief查看VLAN状态，show interfaces status查看端口链路状态。
Trunk端口协商失败：使用show interfaces trunk验证Trunk状态，确认两端模式一致，且允许的VLAN列表正确。
VLAN间路由不通：确认SVI接口已创建并no shutdown，路由功能已启用，且主机网关指向正确。
