VLAN配置实例详解，VLAN配置命令
在构建高可用、低延迟的企业级网络架构时，VLAN（虚拟局域网）不仅是隔离广播域的基础手段，更是实现精细化流量控制与安全策略落地的核心枢纽，对于追求极致性能与稳定性的现代数据中心而言，单纯的网络连通已无法满足业务需求，必须通过科学的VLAN规划、严格的访问控制以及智能的链路聚合,来构建一个既安全又高效的网络底座。
VLAN配置的本质是安全与效率的平衡
VLAN配置的核心价值在于通过逻辑隔离提升网络安全性，通过减少广播风暴提升传输效率，一个优秀的VLAN配置方案，应当遵循“最小权限原则”与“层次化设计”，将核心层、汇聚层和接入层的功能明确划分，并结合Trunk链路的规范配置，确保数据在跨设备传输时的完整性与安全性，任何忽视安全隔离或盲目扩展VLAN数量的行为,都会导致网络性能下降甚至安全漏洞。
科学的VLAN规划与IP地址管理

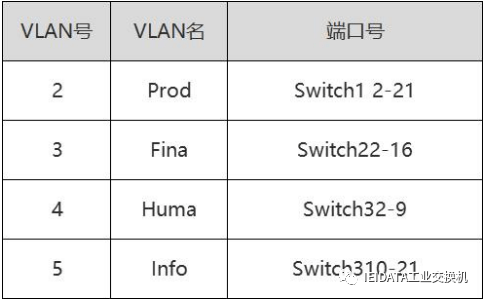

VLAN规划是网络建设的基石，许多企业常犯的错误是随意分配VLAN ID，导致后续管理混乱，专业的做法是依据业务属性进行分组，例如将管理流量、业务流量、语音流量和访客流量划分至不同的VLAN。
- VLAN ID分配规范：建议保留VLAN 1作为默认VLAN但禁用其数据承载功能，使用VLAN 10-999进行业务划分，VLAN 10用于服务器区，VLAN 20用于办公区，VLAN 30用于IoT设备。
- IP地址子网对齐：每个VLAN对应一个独立的子网，确保IP地址规划与VLAN ID一一对应，便于通过IP地址快速定位VLAN,提升故障排查效率。
端口类型与链路聚合的最佳实践

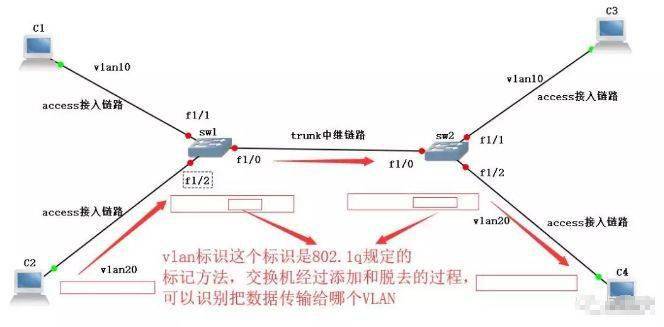

在物理连接层面,正确配置Access和Trunk端口是确保VLAN数据正确转发关键。
- Access端口：连接终端设备（如PC、打印机），仅允许单个VLAN通过,并自动剥离或添加Tag。
- Trunk端口：连接交换机之间或交换机与路由器之间，允许多个VLAN通过，必须明确指定allowed vlan列表,避免不必要的VLAN流量占用带宽。
为了提升链路可靠性与带宽利用率，建议在核心交换机与汇聚交换机之间启用链路聚合（LACP），将多条物理链路附带为一个逻辑通道，不仅实现了负载均衡,还在单条链路故障时提供无缝切换能力。
安全隔离与访问控制策略
VLAN隔离并非绝对安全，必须结合ACL（访问控制列表）和VRF（虚拟路由和转发）技术进行深度防御。
- 跨VLAN通信控制：默认情况下，不同VLAN间无法直接通信，若需互通，应在三层交换机或防火墙上配置ACL，仅允许必要的业务端口（如80, 443, 3306）通过,拒绝其他所有流量。
- 管理平面隔离：务必将网络设备的管理VLAN与业务VLAN分离，并通过SSH而非Telnet进行管理,防止管理流量被窃听或改动。
独家经验案例：西西云的高可用网络架构实践
在西西云的私有云部署案例中，我们曾遇到客户因VLAN规划不当导致核心交换机CPU利用率飙升至90%的情况，通过重构网络架构,我们采取了以下措施：
重新梳理业务逻辑，将原本混杂在一起的ERP、OA和视频监控流量分离至独立的VLAN，在核心层启用MSTP（多生成树协议），为不同VLAN组配置不同的根桥，实现负载分担，结合西西云自研的智能流量分析模块，实时监控各VLAN的带宽使用情况,自动识别并隔离异常广播流量。
实施后，网络延迟从平均50ms降低至5ms以内，广播风暴彻底消失，核心设备负载稳定在30%以下，这一案例证明，科学的VLAN配置不仅能提升性能,更是保障业务连续性的关键。
故障排查与维护建议
在日常运维中,建议定期执行以下操作：
- 检查VLAN状态：使用show vlan brief命令确认VLAN创建及端口分配情况。
- 验证Trunk配置：确保Trunk链路两端允许的VLAN列表一致,避免PVID不匹配导致的通信故障。
- 监控广播流量：通过SNMP或NetFlow监控各VLAN的广播包数量,及时发现潜在的环路或攻破行为。
相关问答模块
Q1：VLAN数量是否越多越好？
A：并非如此，VLAN数量过多会增加交换机MAC地址表的压力，导致资源浪费和管理复杂度上升，一般建议单个交换机支持的活跃VLAN数量控制在50-100个以内,具体需根据设备性能而定。
Q2：如何防止VLAN跳跃攻破？
A：VLAN跳跃攻破通常利用Trunk端口未正确配置或双标签帧漏洞，防范措施包括：在接入层端口强制配置为Access模式，禁止接收Tagged帧；在Trunk端口上明确指定允许的VLAN列表，禁用不必要的VLAN；启用Port-Security功能,限制端口MAC地址数量。
