思科单臂路由配置命令

单臂路由是解决VLAN间通信最经济高效的方案

在园区网络或企业分支环境中，当需要实现不同VLAN之间的三层互通，而又没有预算购置三层交换机时，思科单臂路由（Router-on-a-Stick）是首选方案，它的核心思路是：在路由器上创建一个物理接口的多个子接口，每个子接口对应一个VLAN，通过802.1Q封装实现“一根物理链路承载多个VLAN流量”，该方案配置简单、成本低，但存在带宽瓶颈和单点故障风险，适合中小型网络场景，以下从原理、配置、验证及优化四个维度展开。

单臂路由的工作原理

单臂路由依赖路由器的子接口（Subinterface）完成VLAN间路由，物理接口默认不识别VLAN标签，子接口则通过encapsulation dot1Q vlan-id命令指定该子接口服务于哪个VLAN，当交换机将带标签的帧发送到路由器时，路由器根据标签将帧交给对应子接口处理,完成三层转发后再打上目标VLAN标签送回交换机。

关键前提：

• 交换机连接路由器的端口必须配置为Trunk模式,且允许相关VLAN通过。
• 路由器子接口的IP地址必须与对应VLAN的网关地址一致。
• 所有子接口共享同一个物理接口的带宽，因此流量较大时不建议使用。

标准配置命令详解（以Cisco IOS为例）

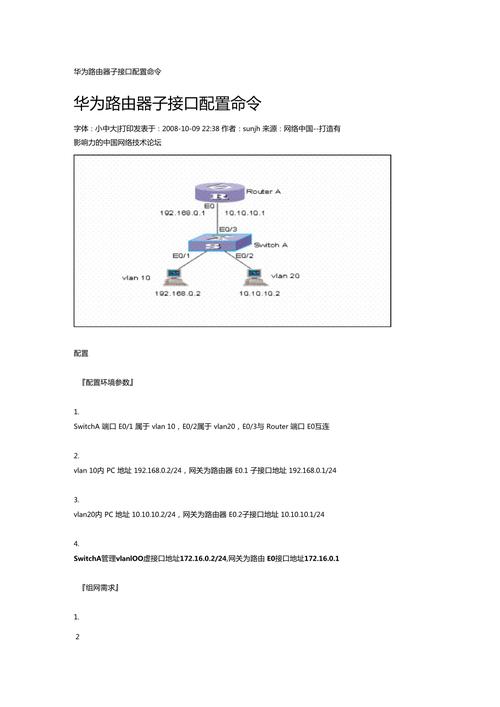

假设交换机有VLAN 10（192.168.10.0/24）和VLAN 20（192.168.20.0/24），路由器GigabitEthernet0/0连接交换机GigabitEthernet0/24。

步骤1：交换机侧配置

Switch# configure terminal Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit Switch(config)# vlan 20 Switch(config-vlan)# name Finance Switch(config-vlan)# exit Switch(config)# interface gigabitEthernet0/24 Switch(config-if)# switchport mode trunk Switch(config-if)# switchport trunk allowed vlan 10,20 Switch(config-if)# end

说明： 如果交换机默认native VLAN为1，且不需要VLAN 1通信，建议switchport trunk native vlan 999避免管理VLAN暴露,但这属于进阶安全配置。

步骤2：路由器侧配置

Router# configure terminal Router(config)# interface gigabitEthernet0/0 Router(config-if)# no shutdown Router(config-if)# exit Router(config)# interface gigabitEthernet0/0.10 Router(config-subif)# encapsulation dot1Q 10 Router(config-subif)# ip address 192.168.10.1 255.255.255.0 Router(config-subif)# exit Router(config)# interface gigabitEthernet0/0.20 Router(config-subif)# encapsulation dot1Q 20 Router(config-subif)# ip address 192.168.20.1 255.255.255.0 Router(config-subif)# end

步骤3：验证命令

• show ip interface brief 查看子接口IP状态是否Up。
• show vlan 在交换机上查看VLAN信息。
• show interfaces trunk 确认Trunk链路正常。
• 从PC1（VLAN 10）ping PC2（VLAN 20）的IP地址,能通即成功。

常见故障与专业排错路径

故障现象1：VLAN间ping不通

• 检查Trunk链路是否允许VLAN通过：show interfaces trunk。
• 检查子接口编号与dot1Q封装是否匹配：子接口号可以任意，但封装VLAN必须和交换机VLAN一致。
• 检查PC的网关是否指向路由器对应子接口IP。
• 用debug ip packet或debug arp观察路由器是否收到帧（注意生产环境慎用debug）。

故障现象2：子接口物理Up但协议Down

• 多数原因是封装VLAN ID与交换机Trunk允许列表不匹配,或交换机端口未配置Trunk模式。
• 部分老款交换机需要手动配置switchport trunk encapsulation dot1q。

独立见解：单臂路由的优化与替代方案

单臂路由的天然缺陷是“单点”和“带宽减半”，如果企业持续增长，建议直接升级为三层交换机，但在已有路由器闲置的情况下，单臂路由仍可“废物利用”。

实用优化技巧：

• 使用双链路冗余：如果路由器有多余接口，可配置第二个单臂路由链路，配合HSRP或VRRP实现网关冗余，但需注意二层防环（建议使用两个独立交换机或堆叠）。
• 结合策略路由实现VLAN间访问控制：例如在子接口上配置ip access-group限制财务VLAN仅允许特定IP访问。
• 考虑QoS优先级标记：为VoIP等敏感流量打高优先级标签,缓解带宽争用。

西西云经验案例：云上单臂路由的“另类应用”

我们在为客户设计混合云架构时，发现单臂路由概念可迁移到虚拟化环境，西西云VPC内的虚拟路由器，通过“子接口+VLAN标签”方式,可以在一台高性能云主机上承载多个业务子网的网关。

实际案例：

某客户在西西云上部署了业务与管理两个VPC，原本需要两台虚拟防火墙，我们利用云上路由器子接口功能，将两个VPC的网关汇聚到一个虚拟路由器实例，通过VLAN隔离策略实现互访控制,结果如下：

• 硬件成本降低约40%；

• 配置时间从2小时缩短到20分钟；
• 通过西西云快照功能，在升级路由规则前自动备份配置，回滚时间小于5分钟。

该方案特别适合预算有限、流量不大、对可用性要求中等的中小企业，如果业务需要高可用，则建议采用西西云的负载均衡集群搭配双路由实例,避免单点。

---

相关问答模块

问题1：单臂路由和三层交换机路由，应该怎么选？

答：单臂路由适用于<5个VLAN、流量低于100Mbps的场景，成本低且配置直观，三层交换机适用于VLAN数多、数据吞吐大的园区网络，转发性能远强于路由器，如果设备已经存在，优先利用现有资源；如果是新购设备，建议直接选三层交换机,单臂路由更适合临时或测试环境。

问题2：单臂路由的子接口编号一定要和VLAN ID相同吗？

答：不必须，子接口编号只是一个本地标识，关键在于encapsulation dot1Q后面的VLAN ID必须与交换机上VLAN一致，例如interface GigabitEthernet0/0.100可以封装VLAN 10，但为了运维易读性，强烈建议保持子接口编号与VLAN ID一致,避免后续排错混乱。

---
