高低电平在计算机内是怎样存储的，是什么意思？

高低电平在计算机内通过存储单元以电荷或电路状态的形式被保存，从而实现二进制数据的持久化。计算机内部所有信息都依靠电平高低来区分0和1，而存储这些电平状态的技术决定了性能、功耗和成本，从CPU寄存器到内存再到硬盘，每种存储设备都有一套独特的“电平保管”方案。

高低电平在计算机内的存储原理与方式

计算机存储的本质是让电平状态“定格”在某一时刻，再通过电路读出，不同的存储器件用不同的物理机制来维持这个定格，但核心目标一致：在需要的时刻,能准确还原出当初写入的高电平或低电平。

二进制与电平的对应关系

• 低电平通常代表0,电压接近0V；
• 高电平代表1，电压取决于芯片制程，常见1.8V、3.3V或5V。
• 存储单元需要确保这两种状态在读取时不被噪声混淆。

存储器如何“电平

• 静态存储器（SRAM）靠触发器锁存状态,只要供电就能无限保持；
• 动态存储器（DRAM）靠电容内的电荷维持，但电荷会自然泄漏,必须定期刷新。

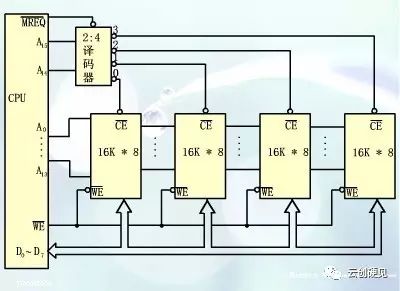

内存中高低电平的保持方式

内存是计算机中直接与CPU交换数据的核心部件,其存储方式直接决定了系统响应速度。

SRAM：双稳态触发器锁定电平

SRAM内部使用6个晶体管构成一个触发器，两个稳定状态分别对应存储的0和1，写入时改变电平，触发器立即翻转并锁定，读取时直接检测晶体管导通状态,速度快且无需刷新。

• 优点：低延迟,适合CPU缓存。
• 缺点：晶体管数量多，密度低,功耗较大。

DRAM：电容电荷保持电平

DRAM每个存储单元由1个晶体管和1个电容组成，电容充电后代表高电平（1），放电后代表低电平（0），电容存在漏电，所以每隔几毫秒就要刷新一次,把电荷补充回原值。

• 优点：结构简单，单位面积容量大,成本低。
• 缺点：需要刷新,访问速度比SRAM慢。

SRAM与DRAM对比

非易失性存储中的电平持久化

断电后数据不丢失的存储设备，同样依赖高低电平，但保存机制不同，闪存（Flash）是目前最主流的非易失性存储,其电平存储原理与内存有本质区别。

浮栅晶体管如何存储高低电平

闪存的核心是浮栅晶体管，在控制栅和沟道之间多了一层浮栅，写入时采用高电压将电荷载入浮栅，使得晶体管的阈值电压发生偏移，检测时通过施加参考电压，判断晶体管是否导通,从而读出高电平或低电平。

• 电荷被氧化层包围,断电后仍可保持数年。
• 读取时几乎不耗电,但写入操作需要较高电压并产生磨损。

为什么断电后电平不丢失

因为浮栅中的电荷没有放电通路，除非施加高电压让电荷隧穿回去，这与内存的电容或触发器完全不同,后者依赖电源维持状态。

高低电平在计算机内怎样存储的实际应用场景

理解电平存储原理，能帮你更清楚计算机工作的底层逻辑,下面用几个常见场景串联起这些知识。

CPU寄存器中的数据流

• 寄存器直接由触发器构成,用SRAM技术实现。
• 指令执行时，电平在触发器之间快速传递,每个时钟周期都可以捕获最新的状态。
• 寄存器文件中的电平保持时间极短,只在当前指令周期内有效。

内存与缓存的电平交互

• L1/L2/L3缓存使用SRAM，电平状态稳定,能快速响应CPU请求。
• 当缓存未命中时，CPU会从主存（DRAM）读取数据，DRAM控制器发出行地址，激活一行电容，将所有电荷读出到感测放大器,再转化为电平信号。
• 这个过程中，DRAM的刷新操作会被暂时暂停,结束后再恢复。

固态硬盘中的电平管理

• 固态硬盘（SSD）使用NAND闪存，每个存储单元可能保存1到4位（SLC/MLC/TLC/QLC）。
• 多级存储通过划分不同的阈值电压区间来代表多个电平,例如TLC用8种电压表示3位数据。
• 读操作时，不断调整参考电压,判断浮栅中的电荷量落在哪个区间。

高低电平存储常见问题

高低电平在计算机内怎样存储和读取？

存储单元根据设计维持电平高低，读取时通过检测电路感知电平状态，然后转换为二进制数据，例如DRAM通过感测放大器放大电容上的微小电压,SRAM直接输出互补的电平信号。

为什么DRAM需要刷新而SRAM不需要？

DRAM用电容存储电荷，电荷会通过漏电流逐渐消失，因此必须定期刷新（读出一行再写回）来重充电容，SRAM使用触发器锁定电平，只要供电不发生波动，状态就能自动保持,不需要额外操作。

闪存存储电平的方式与内存有何不同？

闪存利用浮栅晶体管存储电荷，电荷被绝缘层禁锢，断电后不丢失，但写入速度较慢且寿命有限，内存（SRAM/DRAM）依赖持续供电保持电平，断电后数据立即丢失,但读写速度远快于闪存。

高低电平在计算机内的存储方案，本质是平衡速度、密度、功耗和持久性，SRAM用电路锁定换速度，DRAM用电容密度换成本，闪存用浮栅电荷换非易失，理解这些差异,就能看懂计算机存储的底层设计逻辑。
