高低电平在计算机内如何存储，存储原理是什么

计算机通过将高低电平对应为二进制1和0，并利用电容、触发器或浮栅晶体管等物理结构，将电平状态稳定保存，从而实现数据存储。

内存中的高低电平存储原理

内存是计算机中直接与CPU交换数据的核心部件，它依赖两种主流技术来存储高低电平：动态随机存取存储器（DRAM）和静态随机存取存储器（SRAM），两者原理不同，但目标一致——让电平状态在需要时保持稳定。

DRAM：电容的电荷代表高低电平

DRAM的每个存储单元由一个晶体管和一个电容组成，电容充电代表高电平（逻辑1），放电代表低电平（逻辑0）。

• 存储过程：写入时，行选通信号打开晶体管，数据线上的电压给电容充放电，电容充满电为高电平,放空为低电平。
• 保持问题：电容会自然漏电，电荷逐渐流失，导致电平状态改变，因此DRAM必须定期刷新，即重新读取并写入原电平，否则数据会丢失，行业共识认为,典型的刷新周期为64毫秒。
• 速度与成本：DRAM结构简单，存储密度高，成本低，适合做大容量主存，但访问速度较慢，因为需要刷新和行/列地址分时寻址。

DRAM的存储过程可以看作是小水桶装水：水满代表高电平，水空代表低电平，但水桶会渗水，必须不断加水（刷新）才能维持状态。

SRAM：触发器的锁存效应

SRAM使用触发器电路来存储高低电平,典型结构是6个晶体管组成两个交叉耦合的反相器。

• 锁存原理：设初始状态A点为高电平，B点为低电平，A点高电平使B点保持低电平，B点低电平反过来维持A点高电平，形成稳定状态,改变状态需要外部信号强制翻转。
• 静态存储：只要持续供电，触发器就能锁定当前电平，无需刷新，因此SRAM速度更快，但晶体管数量多，面积大,成本高。
• 典型应用：CPU缓存、寄存器通常使用SRAM,因为需要高速读写和低延迟。

SRAM的锁存机制像一组平衡跷跷板，只要一端被按下，另一端自然翘起，不需要外力维持,但改变它需要主动施力。

硬盘与固态硬盘的高低电平存储方式

辅助存储器（硬盘、固态硬盘）虽然不直接使用电容或触发器，但数据最终仍需以高低电平形式被控制器识别，存储介质本身用物理状态表示电平,再通过读取电路转换为电信号。

机械硬盘：磁畴方向与电平的对应

机械硬盘在盘片上涂有磁性材料,每个磁畴的磁化方向代表二进制数据。

• 写入与存储：磁头通过电流产生磁场，改变盘面微小区域的磁畴方向，一个方向代表高电平（1），相反方向代表低电平（0），磁化方向在断电后依然保持,因此数据非易失。
• 读取过程：磁头掠过盘片时，磁畴变化感应出微小电压,经放大和整形电路转换为标准高低电平信号。
• 电平转换的本质：硬盘内部用磁道上的磁化翻转表示电平，但最终送出的数据仍是电信号，业内专家指出，硬盘控制器会通过预编码技术（如PRML）从模拟信号中恢复出数字高低电平。

硬盘高低电平存储方式依赖磁性的”记忆”，但计算机内部处理时,必须将其还原为电容或触发器式的电平信号。

固态硬盘：浮栅晶体管的电荷陷阱

固态硬盘（SSD）使用浮栅场效应晶体管（Floating Gate MOSFET）作为存储单元。

• 电荷存储：浮栅位于控制栅和沟道之间，被绝缘层包裹，写入时，高电压使电子穿过绝缘层载入浮栅，被捕获后代表高电平（1的变体，具体取决于NAND类型），浮栅有电子表示逻辑0，无电子表示逻辑1,或者相反。
• 非易失性：浮栅中的电子在无电源时也能保留多年,因为绝缘层阻止电荷泄漏。
• 多电平技术：现代SSD（如TLC、QLC）在单个浮栅中存储多个电荷级别，对应多个电平，从而提升容量，但读取时需要精确判断阈值电压,电平划分更细。

固态硬盘的高低电平存储本质是电荷在浮栅中的”囚禁”，通过控制栅电压判断是否超过阈值,从而确定存储的逻辑值。

CPU内寄存器与缓存的高低电平存储

CPU内部的数据暂存主要依赖寄存器文件和各级缓存，它们对速度要求极高,因此采用SRAM或更快的触发器结构。

寄存器：触发器阵列

寄存器由一组D型触发器或类似结构组成,每个触发器存储1位数据。

• 时钟边沿触发：在时钟信号的上升沿或下降沿，触发器锁存输入端的电平,并保持到下一个时钟沿。
• 直接操作：寄存器直接连接CPU运算单元，数据在时钟周期内完成读写，延时极短，通常为0.1-0.5纳秒。
• 容量限制：寄存器数量有限（如几十到几百个），因为每个触发器需要多个晶体管，且靠近核心,面积成本高。

CPU高低电平存储的关键在于触发器的快速响应，它能在纳秒级锁定电平,供执行单元直接使用。

缓存：SRAM的层级结构

CPU缓存（L1/L2/L3）使用SRAM，但容量比寄存器大得多（几MB到几十MB）。

• L1缓存：通常与CPU同频工作，采用SRAM，访问延迟2-4个时钟周期。
• L2/L3缓存：容量较大，速度稍慢，但依然比DRAM快很多，它们共享SRAM的基本结构,但优化了功耗和面积。
• 一致性问题：多核CPU需保证缓存中的高低电平状态与主存一致,通过MESI等协议维护。

缓存的高低电平存储依赖SRAM的锁存特性，无需刷新，同时通过多级容量和速度的平衡,提升整体系统性能。

为什么计算机选择高低电平存储？

二进制电平存储成为计算机的基石，并非偶然，它基于数十年工程实践，在抗干扰、电路设计和成本之间取得平衡。

抗干扰能力强

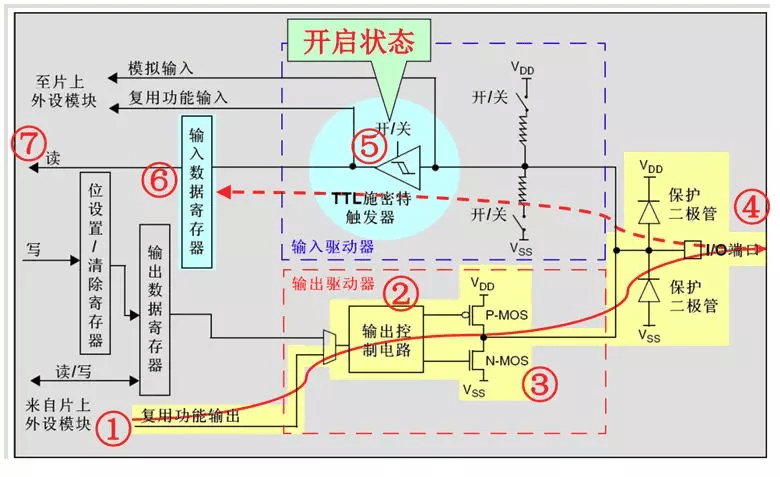

高低电平存储的核心是设定阈值,将电压分为明确的两个区域。

• 噪声容限：只要信号波动不超过阈值范围，就能正确识别，例如TTL电平中，0-0.8V为低电平，2-5V为高电平,中间区域被忽略。
• 恢复能力：数字电路通过门电路整形，可以消除噪声，恢复理想电平，即使存储单元电荷有所衰减，只要不低于阈值,就能被正确读取。
• 计算机高低电平阈值在不同接口中定义不同（如CMOS、ECL），但理念一致：用区间代替精确值,大大降低对信号纯净度的要求。

与逻辑门电路无缝衔接

计算机内部所有运算（加法、与或非等）都由逻辑门实现,而逻辑门本身只识别高低电平。

• 直接输入输出：存储单元输出的电平直接送入逻辑门，无需模数转换,简化设计。
• 级联容易：触发器输出电平稳定，可以驱动多个逻辑门,形成复杂电路。
• 功耗与速度平衡：高低电平的切换对应电压跳变，虽然产生功耗，但可以通过降低电压（如1.2V、0.9V）和时钟选通技术优化。

计算机高低电平存储优势在于它完美匹配二值逻辑体系，使得电路设计标准化、模块化,从而推动大规模集成。

高低电平存储常见问题与解答

问题1：计算机断电后内存中的高低电平会怎样？

DRAM和SRAM都属于易失性存储，断电后电容电荷泄漏、触发器锁存状态消失，高低电平随之丢失，数据被清空，硬盘、固态硬盘使用磁畴或浮栅电荷，断电后状态保留,因此属于非易失性存储。

问题2：为什么硬盘和内存的存储原理不同？

内存追求读写速度，使用电容或触发器实现纳秒级存取，但需要持续供电，硬盘追求容量和低成本，利用磁化或电荷存储，速度较慢（毫秒级），但断电后数据不丢，两者互为补充,构成计算机的存储层次。

问题3：高低电平在存储时会不会因为电压波动而出错？

现代计算机通过阈值划分、纠错码（ECC）和冗余设计来避免错误，DRAM具有自动刷新和纠错功能，硬盘和固态硬盘包含LDPC等纠错算法，只要电压波动在正常范围内，数据出错概率极低，在极端情况下，电源不稳定可能导致电平翻转,因此服务器通常配备不间断电源和纠错内存。

从内存到硬盘，从寄存器到缓存，高低电平的存储方式因场景而异，但始终围绕一个核心：将物理状态稳定映射为0和1，并保证在需要时能够准确读取，这种机制支撑了计算机百亿次每秒的运算,也让我们日常使用的数字世界得以稳定运行。
