高速图像数据采集与处理技术有哪些？，如何实现？

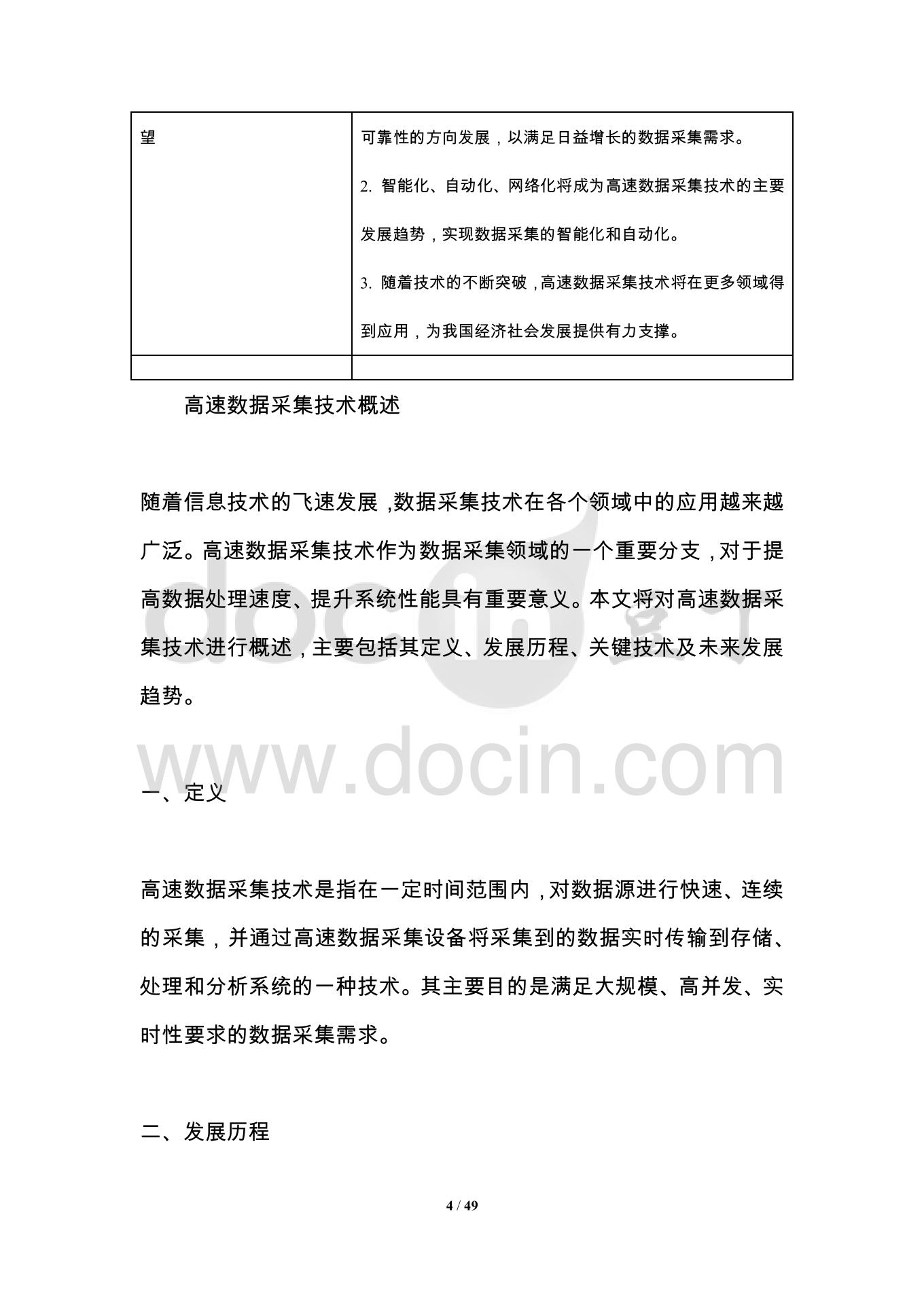

高速图像数据采集与处理技术是近年来机器视觉、科学研究和工业自动化领域的关键支撑技术，随着传感器分辨率和帧率不断提升，从千兆像素每秒到太字节每秒的数据量对采集、传输、存储和实时处理提出了严苛要求，这些技术广泛应用于高速运动分析、碰撞测试、流体力学、生物医学成像、半导体检测以及军事目标跟踪等场景，本文将系统阐述高速图像数据采集与处理的核心技术、典型架构、当前挑战及未来方向。

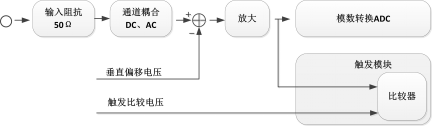

高速图像采集首先依赖于高性能图像传感器，当前主流方案采用CMOS传感器，其具备高帧率、低功耗和随机读取能力，为了达到每秒数千帧甚至百万帧的速率，传感器通常采用全局快门、多通道并行读出以及像素级模数转换器，一款典型的高速相机在1280×1024分辨率下可达到10000 fps，而在降低分辨率时帧率可进一步提升至数十万fps，这类传感器需要极高的像素时钟频率和大量数据通道，通常通过高速串行接口将数据送出，采集系统的前端设计必须考虑信号完整性、抖动控制和同步精度,确保每一帧图像的时间戳精确到纳秒级。

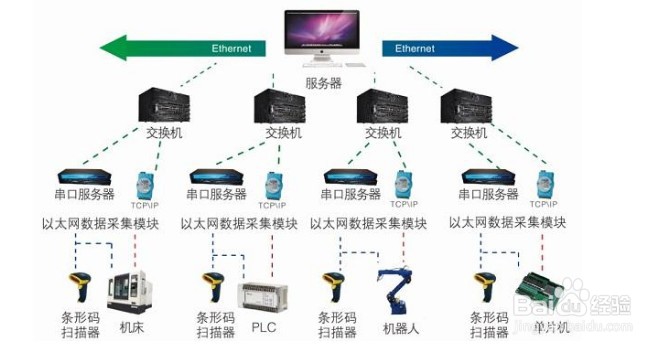

采集到的数据需要经过高速传输链路进入处理系统，常见的相机接口包括Camera Link、CoaXPress、GigE Vision、10GigE Vision、USB3 Vision以及专有的光纤接口，Camera Link支持高达850 MB/s的带宽，但传输距离有限；CoaXPress通过同轴电缆可提供12.5 Gbps的带宽，并支持长达100米的传输；10GigE Vision利用万兆以太网实现约1.2 GB/s的带宽，且易于集成到现有网络；光纤接口则通过多通道并行传输，可达到数十GB/s，适合超高速数据采集,下表对比了主流接口的关键参数：

在选择接口时，需要综合考虑带宽、延迟、线缆成本、系统集成复杂度以及未来扩展性，对于实时性要求极高的场景，如智能驾驶中的激光雷达与高速相机融合,通常采用低延迟的CoaXPress或光纤直连方案。

高速图像处理面临的核心挑战是数据体积庞大，无法全部存入内存，且处理必须在极短时间内完成，处理架构普遍采用“流式处理”模式，即数据一帧一帧地流过处理流水线，不进行全局缓存，典型的处理硬件包括FPGA、GPU、DSP以及专用ASIC，FPGA以其并行流水线和低延迟著称，适合实现像素级的预处理，如滤波、降噪、光流计算等；GPU则具有强大的浮点运算能力，适合后续的高层算法，如特征匹配、目标检测、三维重建等，一种常见的混合架构是：前端采用FPGA进行实时预处理，将数据量压缩后传输至GPU进行复杂分析,同时利用高速环形缓冲区保证数据不丢失。

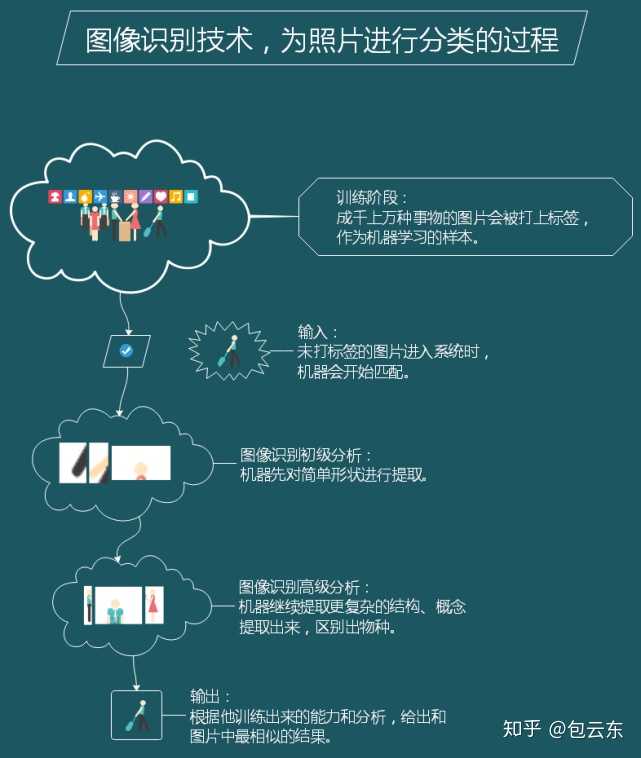

在算法层面，需要对高速图像进行实时压缩、运动估计、目标跟踪和三维重建，在高速碰撞测试中，需要从每秒数万帧的序列中提取出关键帧并计算位移、速度、加速度；在高速机器视觉中，需要实时检测缺陷并触发剔除机构，这些算法必须高度优化，利用SIMD指令、共享内存、流水线划分等技术，并尽可能减少数据I/O，人工智能特别是卷积神经网络（CNN）已被引入高速图像处理，例如使用轻量级网络在FPGA上实现英里级实时目标检测,但训练数据的获取和模型的计算效率仍是主要瓶颈。

随着数据量持续增长，高速图像处理系统正朝着异构计算、智能存储和边缘计算方向发展，采用SmartSSD或GPU直接存储技术，减少数据搬运开销；利用事件驱动传感（如动态视觉传感器DVS）只输出变化像素，极大降低数据率，但后续处理算法需要重新设计，另一个重要趋势是采用多传感器融合与高速网络同步，实现多视角、多光谱的高帧率重建。

尽管技术不断进步，高速图像数据采集与处理仍面临诸多挑战：一是带宽与分辨率帧率的矛盾，增加分辨率或帧率会呈指数级增长数据量，现有接口难以满足；二是实时处理算法复杂度受限，许多算法无法在纳秒级完成；三是存储系统成为瓶颈，高速持续写入需要SSD RAID阵列，但长时间高速采集成本极高；四是功耗与散热问题，高速处理模块通常发热严重，在嵌入式系统中尤需优化，随着硅光互连、存算一体芯片和新型非易失存储器的出现，有望突破现有瓶颈,实现更高性能的采集与处理闭环。

相关问答FAQs

问题1：高速相机在提高帧率时，为什么分辨率通常会下降？

解答：高速相机的帧率与分辨率受到传感器读出速率的限制，传感器像素阵列的读出需要一个时钟周期，每个像素的模拟信号经过模数转换后输出，当帧率提高时，单位时间内需要读出的像素总数增加，而传感器内部的数据通道总数和最大时钟频率是固定的，因此必须降低每帧的分辨率（即减少像素数），才能保证在相同时间内完成读出，更高速的读出还会引入更大的噪声和功耗，因此相机厂商通常提供多种分辨率/帧率组合，以便用户根据应用需求权衡，许多高端相机支持“窗口读出”模式，允许用户选择感兴趣区域,从而在保持高帧率的同时不损失关键区域的细节。

问题2：高速图像实时处理中，FPGA相比GPU有哪些优势？

解答：FPGA在高速图像实时处理中的主要优势体现在低延迟和确定性时序上，FPGA内部采用硬件并行流水线架构，能够以像素级粒度进行流水线处理，延迟可控制在微秒甚至纳秒级，适合需要即时响应的应用（如高速触发、闭环控制），而GPU通常需要将数据批量传输到显存，再启动内核执行，引入至少几毫秒的帧级延迟，且处理时间受任务调度影响，FPGA的功耗远远低于同性能的GPU，更适合嵌入式或对散热敏感的场景，GPU在编程灵活性和复杂算法（如大尺度卷积、稀疏计算）方面更具优势，且开发难度较低，实际系统常采用FPGA+GPU的异构架构，利用FPGA做前端预处理，GPU做后端的语义分析,兼顾实时性和算法精度。
