如何实现高速图像数据传输及采集？，有哪些技术？
随着现代视觉应用对图像分辨率和帧率要求的不断攀升，高速图像数据传输及采集技术已经成为连接物理世界与数字处理中枢的关键桥梁，从工业自动化中的缺陷检测，到医疗领域的高清内窥镜，再到天文观测与航空航天，海量图像数据的实时获取与无损传输直接决定了整个系统的性能上限，这项技术不仅涉及光学传感器的前端感知，更涵盖了复杂的硬件电路设计、高速信号传输协议以及底层软件架构优化。
高速图像传感器与数据生成
现代图像采集的源头是图像传感器，随着CMOS工艺的进步，背照式（BSI）和堆栈式架构使得传感器在保持高像素的同时，实现了极高的读出速度，千万像素级传感器达到上百帧每秒的输出已成为可能，这也意味着数据生成率的爆炸式增长，一款2000万像素、每秒100帧的相机，即使采用10位采样，其原始数据率也将高达20Gbps以上，如此庞大的数据流,对后端的传输与采集提出了极其严苛的要求。

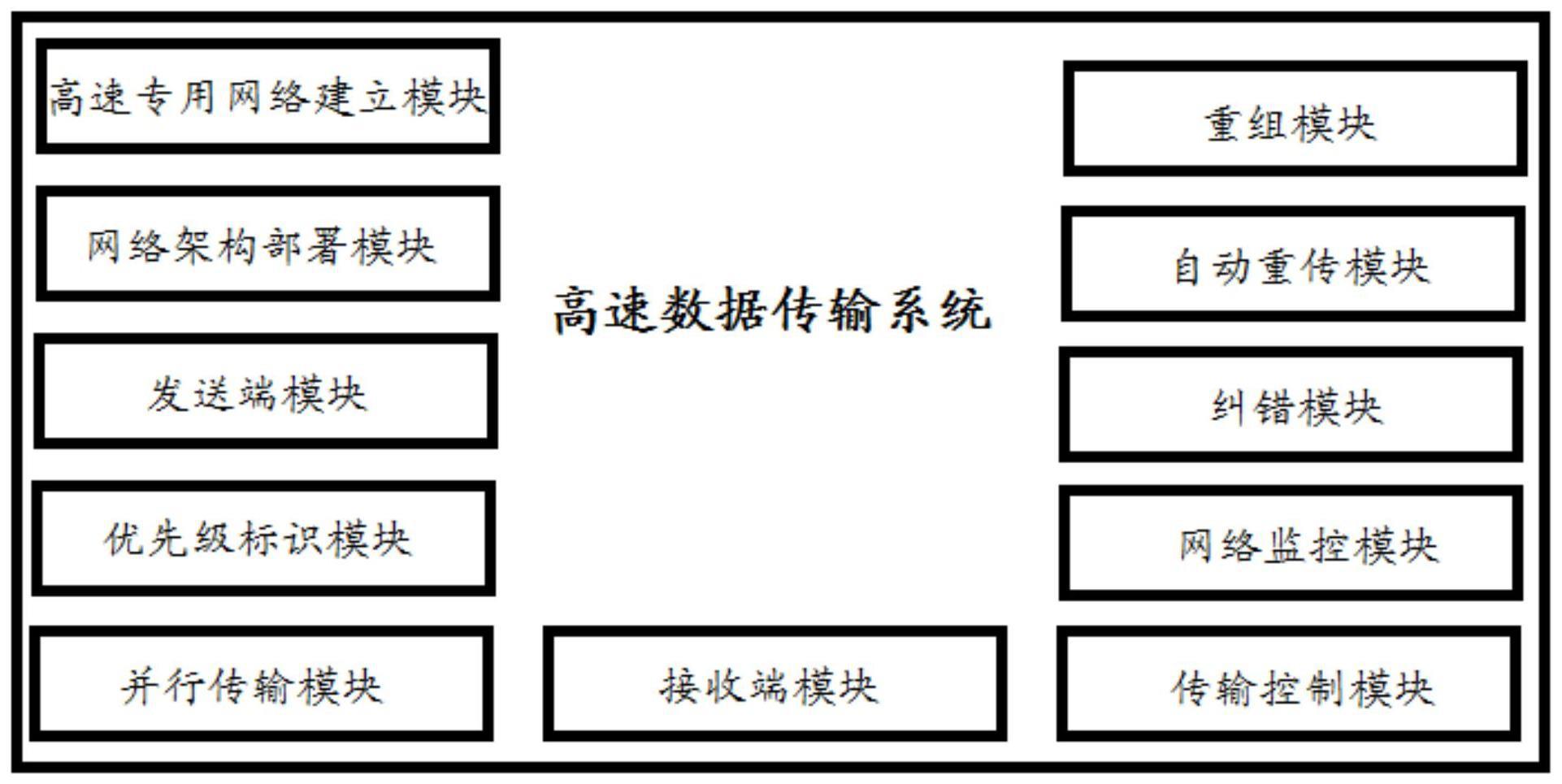

主流高速图像数据传输接口技术对比
为了应对海量数据的传输需求，行业内发展出了多种专用接口标准，不同的标准在带宽、传输距离、成本和易用性上各有侧重。
| 接口类型 | 最大带宽 (约) | 传输距离 | 核心优势 | 典型应用场景 |
|---|---|---|---|---|
| Camera Link | 8 Gbps (Full模式) | < 10米 | 协议开源，延迟极低，实时性极佳 | 早期工业机器视觉、高速运动捕捉 |
| CoaXPress (CXP) | 5 Gbps (CXP-12) | < 100米 | 高带宽，单线供电，长距离传输稳定 | 半导体检测、高端医疗影像 |
| USB 3.0 / 3.1 | 5 Gbps / 10 Gbps | < 5米 (无中继) | 即插即用，PC端兼容性极强，成本低 | 科学研究、入门级工业检测 |
| GigE Vision / 10GigE | 1 Gbps / 10 Gbps | < 100米 | 基于标准以太网，组网灵活，支持长距离 | 智能交通、大型工厂网络化检测 |

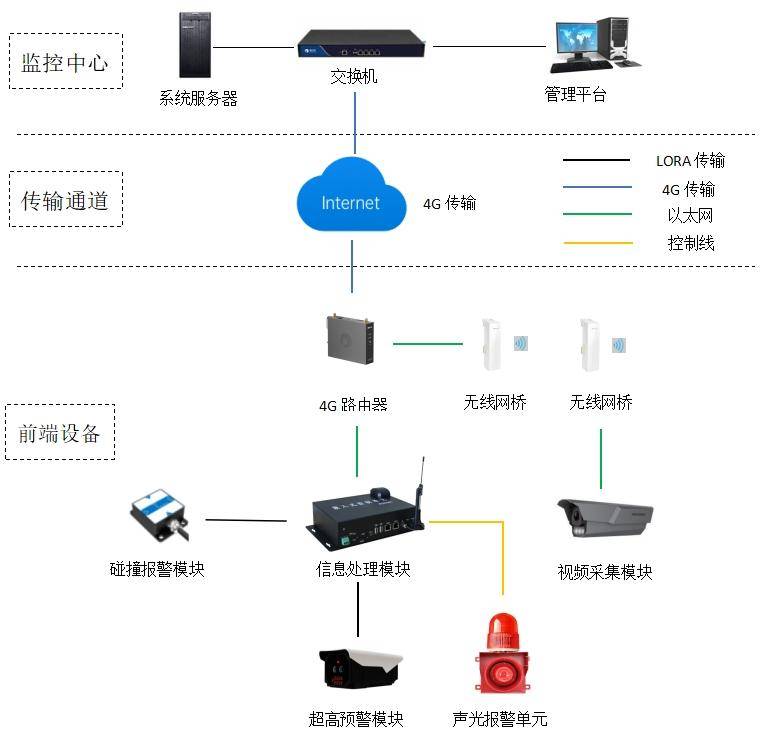

在这些接口中，CoaXPress (CXP) 和 10GigE/25GigE Vision 是目前高端市场的主力，CXP技术通过多根同轴电缆绑定的方式，不仅能实现极高带宽，还能在同轴线上同时传输控制数据和供电，极大简化了系统布线，而基于以太网的协议则凭借其网络化优势,在分布式采集系统中占据主导地位。
高速数据采集与处理架构
数据到达接收端后，采集卡（Frame Grabber）或直接通过主板接口进行数据捕获，在这一环节，FPGA（现场可编程逻辑门阵列） 扮演了绝对主力的角色。
- 数据解串与解码：FPGA首先对接收到的串行高速差分信号进行解串，将其还原为并行像素数据,并根据传输协议进行解码和校验。
- 数据预处理：为了减轻后端PC或CPU的负担，FPGA通常会在硬件层面完成图像的去马赛克、白平衡、伽马校正甚至简单的边缘检测等预处理工作。
- 内存缓存机制：由于图像数据是连续且高速的流，而PC端的PCIe总线或内存读写存在波动，DDR缓存必不可少，FPGA通过开挂大容量DDR内存构建FIFO队列，消除数据流的抖动,确保不丢帧。
- PCIe高速上传：处理后的数据通过PCIe Gen3/Gen4甚至Gen5接口传输至主机内存,供后续的深度学习算法或复杂图像分析使用。
技术挑战与解决方案
在实现高速图像数据传输及采集技术的过程中,工程师面临着多重挑战：
- 信号完整性 (SI) 与电磁干扰 (EMI)：随着传输速率迈入10Gbps甚至25Gbps级别，高频信号对走线阻抗匹配、线缆屏蔽要求极高，解决方案是采用带有预加重和均衡器的物理层芯片（PHY）,并在硬件设计时严格控制差分对走线的等长与参考平面的完整性。
- 海量数据的实时存储与处理：即使数据能成功传输至PC，普通硬盘也难以承受数十Gbps的持续写入，现代解决方案通常采用NVMe SSD组建RAID阵列，或者直接将数据驻留在系统内存中进行“内存级”计算。
- 系统延迟与同步精度：在多相机系统或运动控制场景中，采集必须与外部触发信号严格同步，这要求采集系统支持IEEE 1588精密时钟同步协议或硬件触发I/O,以实现微秒级的同步精度。
未来发展趋势
随着人工智能和边缘计算的爆发，
高速图像数据传输及采集技术正朝着智能化和融合化方向发展，未来的采集系统将不再是简单的“数据搬运工”，而是集成了AI推理加速引擎的智能节点，通过在采集卡端直接部署轻量级神经网络，系统可以在数据传输前就完成目标识别和图像筛选，只传输关键ROI（感兴趣区域）数据，从而有效缓解带宽压力，光电融合技术与硅光子学的引入，有望在未来打破电子传输的物理瓶颈，实现更高带宽、更低功耗的图像数据传输。
相关问答FAQs
在选择高速图像采集接口时，应该优先考虑哪些因素？
解答： 在选择接口时，需综合考虑带宽需求、传输距离、系统成本和扩展性，根据相机的分辨率和帧率计算所需的最小带宽，确保接口带宽留有20%以上的余量，评估相机到采集设备的距离，若超过10米且对稳定性要求高，CoaXPress或GigE Vision是首选；若距离短且追求低成本与即插即用，USB3.0更为合适,考虑是否需要多相机同步触发以及PC端接口的兼容性。
在高速图像采集过程中出现“丢帧”现象，通常是由哪些原因引起的？如何解决？
解答： 丢帧通常由数据吞吐瓶颈或系统资源分配不均引起，原因可能包括：1. 采集卡PCIe带宽不足或未运行在最佳通道模式；2. 硬盘写入速度跟不上图像生成速度；3. 软件处理线程阻塞，未能及时从缓冲区取走数据，解决方案包括：升级至更高规格的NVMe固态硬盘阵列；优化软件架构采用多线程异步处理；增大采集卡或驱动层的环形缓冲区大小；以及检查主板BIOS设置,确保PCIe插槽分配了足够的通道数。
