高速数据采集系统到底是干啥用的，怎么选？

高速数据采集系统的核心作用

高速数据采集系统是专门用于对快速变化的模拟信号进行实时采样、量化并转换为数字信号的一套完整电子系统，它的核心组件是高速模数转换器（ADC），采样率通常从数十兆赫（MHz）到数吉赫（GHz）乃至更高，与普通数据采集系统相比，高速系统能够捕捉纳秒甚至皮秒级别的信号变化，从而满足雷达、通信、高能物理、生物医学成像、高速数字测试等前沿领域对信号完整性和实时性的苛刻要求。

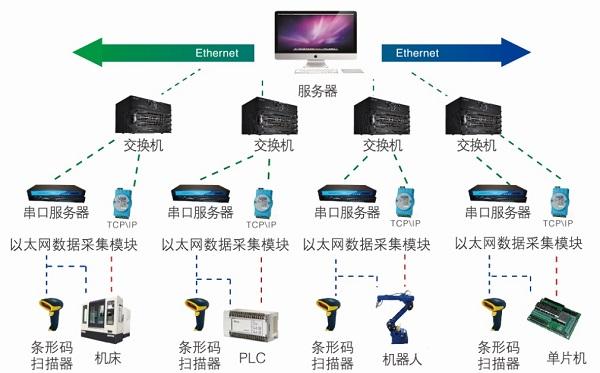

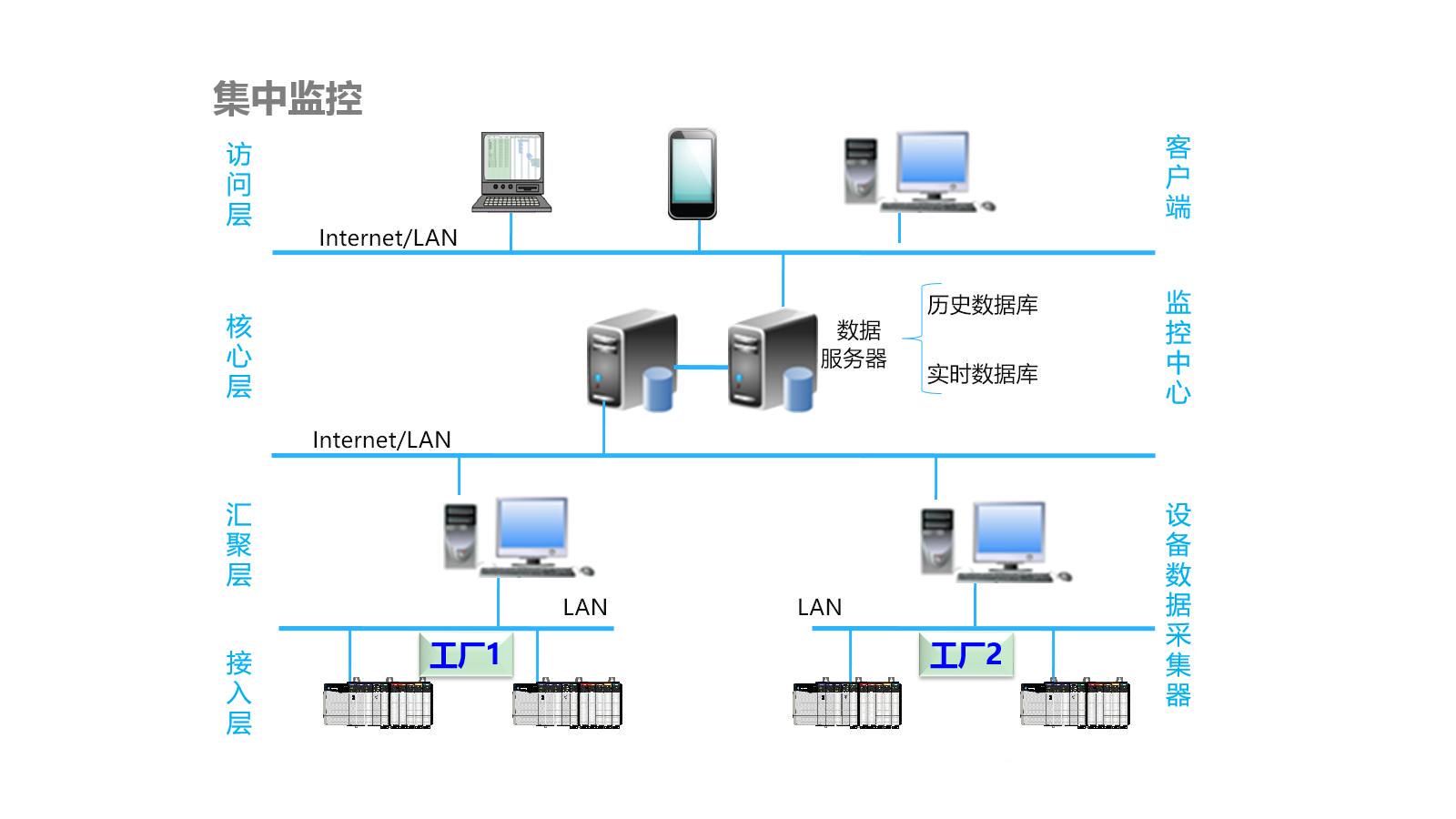

工作原理与系统架构

高速数据采集系统的基本工作流程包括信号调理、采样、量化、存储或传输以及后续处理，信号调理环节通过放大器、衰减器、滤波器等对输入信号进行幅度调整和抗混叠滤波，确保信号在ADC的输入范围内且不产生频率混叠，ADC在精确的时钟控制下对模拟信号进行离散化，每个采样点被转换为数字码字，由于采样率极高，数据量巨大，系统通常需要高速存储器（如DDR4、SRAM）或通过高速总线（如PCIe、万兆以太网、光纤）将数据实时传输至主机或FPGA进行实时处理，现代高速采集系统还常集成FPGA或GPU，在数据流入的同时完成数字下变频、滤波、FFT、触发检测等运算，大幅降低后端压力。

关键技术指标及其意义

主要应用领域

无线通信与软件无线电

在5G/6G、WiFi、卫星通信中，高速数据采集系统用于捕获宽带射频信号，通过数字下变频进行解调和分析，软件无线电（SDR）的核心就是高速ADC和FPGA，允许通过软件定义调制方式与频段，极大提升了系统的灵活性，基带信号带宽达到100MHz以上时，需要采样率至少200MS/s，分辨率12~14 bit的ADC。

雷达与电子战

雷达系统需要对回波信号进行高速采样以实现距离、速度、角度的精确测量，脉冲雷达要求ADC在极短的脉冲宽度内完成多次采样，采样率通常在数百MS/s到数GS/s，合成孔径雷达（SAR）和相控阵雷达需要多通道同步采集，以实现波束形成和数字波束扫描，电子战系统则需实时捕获宽带频谱，检测和识别非合作信号，对动态范围和瞬时带宽提出极高要求。

高速数字测试与示波器

数字示波器、逻辑分析仪、误码率测试仪等测量仪器是高速数据采集的典型应用，现代高端示波器采样率可达80GS/s以上，通过多片ADC交织（interleaving）和芯片内处理实现超高带宽，这类系统用于验证高速数字接口（如PCIe 5.0、DDR5、USB4）的信号完整性，捕捉眼图、抖动等参量。

生物医学成像

光学相干断层扫描（OCT）、超声成像、核磁共振成像（MRI）等医疗设备需要高速采集微弱信号，例如OCT通过干涉信号生成组织图像，深度扫描速度可达数十万线/秒，需要采样率超过100 MS/s的ADC，超声成像的多普勒模式也需高速采样捕捉血流速度。

工业自动化与测试

在高速生产线上的质量检测、电机振动分析、电力电子瞬态分析中，高速数据采集帮助捕捉瞬态过压、浪涌电流、机械振动波形，伺服驱动器中的电流环控制需要ADC采样率在1~10 MS/s，以实时响应电流变化。

高能物理与科学研究

粒子探测器产生的信号极快（纳秒级），需要高采样率和高分辨率的采集系统记录粒子能量、时间、位置，大型强子对撞机（LHC）的探测器系统使用数千通道的GS/s级ADC，配合精密触发系统。

选型考虑与系统设计

选择高速数据采集系统时需综合评估以下因素：

• 信号带宽与采样率：根据奈奎斯特定理，采样率应至少为信号最高频率的两倍，但实际工程中通常取2.5~5倍以留有余量，对于欠采样应用，需注意抗混叠滤波器的设计。
• 分辨率与动态范围：高分辨率（16 bit）适用于微弱信号测量，但采样率受限；低分辨率（8 bit）适用于极高采样率，常用于雷达和通信，需在两者间权衡。
• 时钟精度与抖动：高速系统的时钟抖动直接影响采样精度，尤其是高频信号，低抖动时钟（<100 fs RMS）是高性能系统的关键。
• 数据接口与传输：数据速率可能高达几十Gbps，需选用PCIe Gen3/4、万兆以太网、光纤或高速数据流方案，部分系统支持板载大容量存储（如SSD、DDR4）以便事后分析。
• 多通道同步：多通道应用需保证各通道间采样时钟的同步性，通常使用参考时钟分配、PLL和延迟调整。
• 环境适应性：工业现场需考虑温度范围、抗震动、电磁兼容性，军用级设备需满足更严苛的规范。

未来发展趋势

• 更高采样率与带宽：ADC技术不断突破，单芯片采样率已超过100 GS/s（如TI的ADC12DJ5200RF），结合多芯片交织可实现T级采样率。
• 集成化与智能化：将ADC、FPGA、存储、接口集成在单一模块中，减少信号路径损耗，同时引入AI算法在采集端进行实时异常检测和数据压缩。
• 数字射频（Digital RF）

  ：直接对射频信号进行采样，省去模拟下变频，简化系统架构并提高灵活性。

• 多通道与阵列化：相控阵雷达、MIMO通信、大规模成像系统需要数百甚至数千通道的同步采集，推动分布式同步技术和低功耗设计。
• 低功耗与小型化：便携式测试设备、无人机载雷达等对功耗和体积敏感，需要高集成度、低功耗的采集方案。

相关问答FAQs

高速数据采集系统与普通数据采集系统有什么区别？

主要区别在于采样率和带宽,普通数据采集系统采样率通常在几十kS/s到几MS/s，适用于温度、压力、振动等慢变信号，高速数据采集系统采样率可达MS/s到GS/s级别，带宽可达数百MHz以上，能够捕捉脉冲、射频、瞬态波形等快速变化信号，高速系统在时钟精度、模拟前端设计、数据传输速率、抗混叠滤波器等方面有更高要求，系统成本也明显更高，普通数据采集通常使用逐次逼近型（SAR）或Δ-Σ型ADC，而高速系统则多采用流水线型（Pipelined）或时间交织型（TI-ADC），在应用上，普通系统多用于工业监控、环境监测，高速系统则用于通信、雷达、高速测试、科研等前沿领域。

如何选择高速数据采集系统的采样率和分辨率？

选择采样率需根据信号最高频率分量,按照奈奎斯特定理，采样率至少为信号最高频率的两倍，但实际工程中为获得足够的时间分辨率，常取2.5~5倍，对于基带信号，采样率需覆盖信号带宽的两倍以上；对于射频带通信号，可采用欠采样技术，但需注意抗混叠滤波和信噪比损失，分辨率则取决于所需的动态范围和信号幅度分辨率，12 bit分辨率可提供约72 dB的理论SNR，适合大多数通信和测试应用；14~16 bit用于高精度测量，但采样率会降低（通常低于1 GS/s）；8~10 bit用于极高采样率系统（>10 GS/s），如雷达和高速示波器，需根据应用在采样率、分辨率、动态范围之间权衡，若信号较强且对噪声要求不高，可优先考虑采样率；若需捕捉微弱信号，则需兼顾分辨率。
