高速数据采集系统到底是干什么用的，多少钱？

高速数据采集系统是干什么的？这个问题看似简单，但背后涉及电子工程、信号处理、计算机架构等多个领域的核心技术，如果你接触过示波器、雷达、软件无线电或者高速通信设备，那么你已经在与高速数据采集系统打交道了，高速数据采集系统是一种能够以极高的采样率（通常每秒数百万次到数十亿次）将模拟信号转换为数字信号，并进行实时处理、存储或传输的电子系统，它的核心使命是捕捉瞬态或高频信号，让原本无法被肉眼或低速设备观察到的物理现象变得可量化、可分析、可应用。

高速数据采集系统的核心作用

在了解它“是干嘛的”之前，需要先理解一个基本矛盾：现实世界中的信号是连续的、模拟的，而计算机只能处理离散的数字量，数据采集系统就是连接模拟世界与数字世界的桥梁，而“高速”二字，则意味着这座桥梁必须以极高的速率运行，才能准确捕获快速变化的信号，一个100MHz的模拟信号，按照奈奎斯特采样定理，至少需要200MHz的采样率才能无失真地重建，但在实际应用中，为了留出抗混叠滤波的过渡带，通常需要5倍甚至10倍以上的采样率，高速数据采集系统通常具备吉赫兹（GHz）级的采样率和高有效位数（ENOB）。

它的第一个作用是信号捕捉与可视化，在研发测试中，工程师需要观察电路中的快速瞬态、毛刺、上升沿或时钟抖动，普通示波器可能无法看到这些问题，而高速数据采集系统作为高性能数字示波器的核心，能够以皮秒级的时间分辨率记录波形，帮助定位故障，第二个作用是实时频谱分析，通过高速采集和傅里叶变换，可以实时显示信号的频谱分布，这在通信监测、雷达信号分析、电磁兼容测试中极其重要，第三个作用是数据生成与回放，许多高速采集系统也具备任意波形发生功能，能够产生复杂的测试信号,用于激励被测设备。

关键指标与性能参数

要理解一个高速数据采集系统的好坏，必须关注几个核心参数，这些参数直接决定了系统能用于什么场景,以及数据的准确性。

• 采样率（Sampling Rate）：单位时间内对模拟信号采样的次数，通常用MS/s（兆次采样每秒）或GS/s（吉次采样每秒）表示，采样率越高，能捕获的信号频率越高，10GS/s的系统理论上可以处理5GHz以内的信号（受限于带宽）。
• 分辨率（Resolution）：表示数字信号的量化位数，常见的有8位、12位、14位、16位等，分辨率越高，幅度量化误差越小，动态范围越大，但高分辨率往往伴随着较低的采样率，所以在高速采集系统中，8位或12位是常见选择,因为需要在速度和精度之间权衡。
• 模拟带宽（Analog Bandwidth）



  ：系统前端模拟电路能够无损通过的最高频率，带宽不足会导致信号幅度衰减和相位失真，即使采样率很高，信号也会被模糊化，系统的带宽应至少是信号最高频率的1.5倍。

• 有效位数（ENOB）：实际测量中由于噪声、失真等因素，分辨率会下降，ENOB反映了系统在实际工作频率下的真实精度,是一个比标称分辨率更有意义的指标。
• 存储深度（Memory Depth）：一次采集能记录的最大样本点数，存储深度等于采样率乘以记录时间，在高速采样时，数据量非常庞大，深存储允许长时间捕获而保持高采样率,这对于分析间歇性异常或长脉冲信号至关重要。
• 通道数（Number of Channels）：多通道系统可以同步采集多个信号，用于相位差测量、MIMO系统测试等。

下表展示了不同应用场景对高速数据采集系统关键参数的要求：

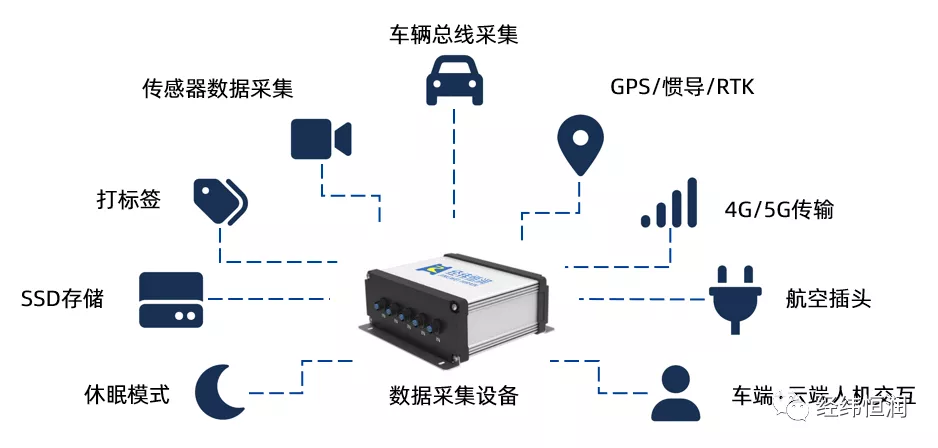

系统组成与工作流程

一个典型的高速数据采集系统由以下几个关键模块构成,每个模块都直接影响最终性能。

• 前端调理电路：包括衰减器、放大器、滤波器和阻抗匹配网络，它的作用是将输入信号调整到ADC（模数转换器）的最佳输入范围，同时滤除高频噪声和抗混叠，由于高速信号容易受到反射和衰减，前端的设计必须非常谨慎,通常采用差分信号传输和宽带巴伦。
• 模数转换器（ADC）：这是系统的核心器件，高速ADC通常采用流水线（Pipeline）架构或闪存（Flash）架构，近年来基于时间交织（Time-Interleaved）的技术也越来越多，通过并行多个ADC来提升总采样率，ADC的时钟质量至关重要，任何时钟抖动都会导致采样点的随机误差,从而降低信噪比。
• 时钟与触发系统：高速采集需要极其稳定的低抖动时钟源，通常由锁相环（PLL）和温度补偿晶振（TCXO）或恒温晶振（OCXO）提供，触发系统则负责在特定信号条件下开始采集，例如上升沿、毛刺或与预设码型匹配,多通道同步还需要精确的相位对齐。



• 数据缓冲与处理：ADC产生的数据流速率极高，例如10GS/s的12位ADC，每秒产生15GB的数据，这些数据无法直接实时传输到计算机，通常需要通过FPGA（现场可编程门阵列）进行降速、抽取、滤波、FFT等预处理，然后存储在高速内存（如DDR4或HBM）中，再通过PCIe或USB 3.0等接口上传到主机。
• 软件与驱动：高速采集系统通常配有底层驱动程序、API和上位机软件，用于控制采集参数、显示波形、进行高级分析，部分系统还支持MATLAB、LabVIEW或Python的集成,方便用户二次开发。

应用领域：从实验室到工业现场

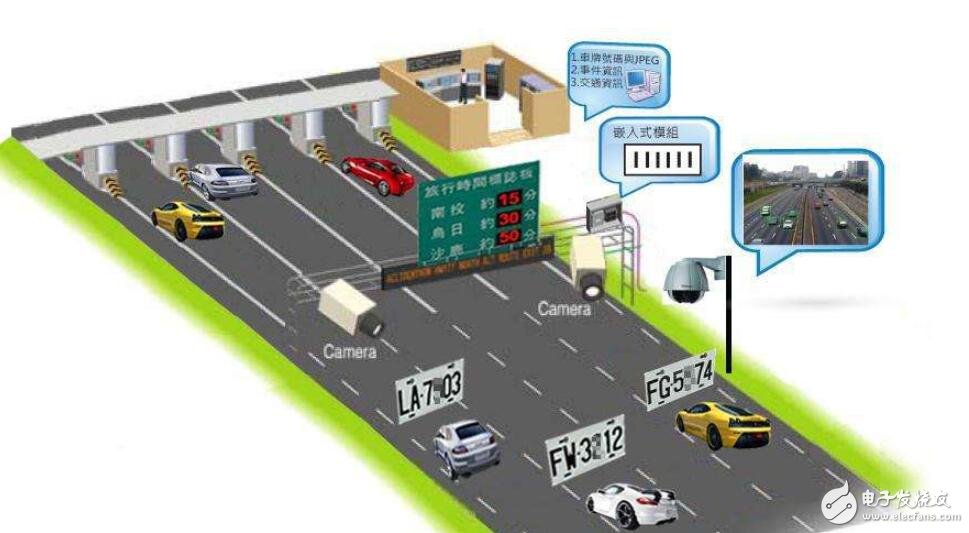

高速数据采集系统已经渗入到现代科技的方方面面，下面列举几个典型应用场景,以展示其重要性。

• 通信测试与验证：以5G/6G转站、卫星通信、高速有线链路（如以太网、USB、HDMI）为例，其信号速率高达几十Gbps，工程师需要使用高速数据采集系统（如实时示波器或误码率测试仪）来测量眼图、抖动、频域响应，确保信号质量符合标准，在软件无线电（SDR）中，高速ADC直接对射频信号进行数字化，使得基带处理可以在数字域完成，实现灵活的多模式、多频段通信。
• 雷达与电子战：现代雷达采用脉冲压缩、相控阵、MIMO等复杂波形，其信号的瞬时带宽可达数百MHz甚至GHz，高速数据采集系统用于捕获目标回波，进行数字下变频、匹配滤波和恒虚警检测，在电子战中，必须快速识别和干扰敌方的信号,这要求采集系统具有极高的瞬时截获概率和带宽。
• 高速数据转换器测试：ADC/DAC芯片本身的设计验证需要源表级的高精度测试设备，高速数据采集系统（如高速采样头）被用来测量待测器件的静态参数（DNL、INL）和动态参数（SFDR、SNR、EVM），这些测试对采样率、线性度和噪声要求极高。
• 科学仪器与粒子物理：在大型强子对撞机（LHC）中，探测器产生的信号必须被高速数字化，以便在纳秒级时间内筛选出有用的碰撞事件，天文射电望远镜也利用高速采集来合成孔径，实现高分辨率成像，超快光学实验需要飞秒级时间分辨率，通过等效时间采样技术,高速采集系统能够以远高于物理采样率的等效速率捕获重复信号。

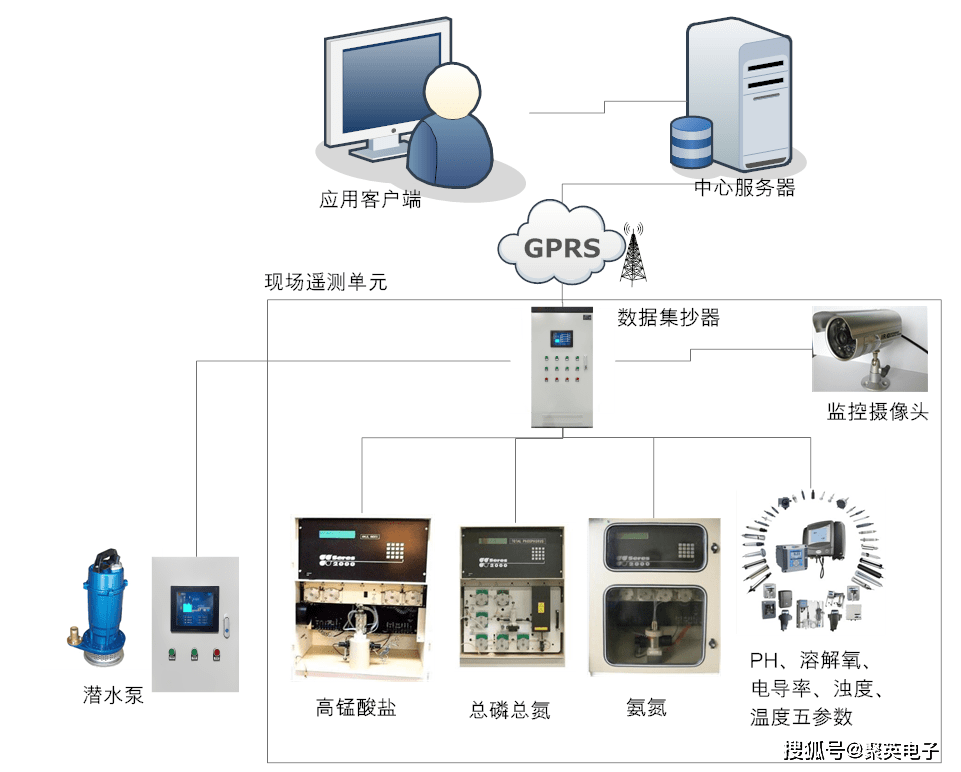

• 工业自动化与测试：在高速生产线（如半导体封装、光纤对准）中，传感器需要快速反馈，高速数据采集系统可以实时监控电压、电流或光强，并在微秒级响应，在电源完整性测试中，工程师需要测量高速数字电路中的电源噪声,这要求采集系统具备低噪声和高动态范围。

设计挑战与未来趋势

构建一个高性能的高速数据采集系统并非易事。信号完整性是最大的难题，在GHz频率下，PCB走线的寄生效应、串扰、阻抗不连续都会导致信号畸变，设计者必须使用高速板材、精确的差分走线、以及大量的内层回流过孔。功耗与散热越来越突出，ADC的模拟部分和FPGA的功耗都很高，如果不做有效热管理，芯片温度升高会导致性能下降甚至失效，第三，数据吞吐量瓶颈，即使有高速接口，将大量数据搬移到主机也是一个挑战,板载预处理和压缩技术成为研究热点。

高速数据采集系统将朝着更高采样率、更高分辨率、更低功耗和更智能化的方向发展，采用异构集成技术将ADC与FPGA封装在一起，减少互连损耗；利用AI辅助进行实时异常检测和信号分类；以及通过光子ADC在光域进行采样，突破电子器件的速度极限，随着软件定义测试的普及，高速采集系统将更加可配置和模块化，用户可以通过软件更新来适应新的测试需求,而不必更换硬件。

相关问答FAQs

问题1：高速数据采集系统与普通数据采集卡有什么区别？

解答：普通数据采集卡通常用于低频信号，如温度、压力、振动等，采样率一般在每秒几千到几百万次，分辨率多为16位或更高，主要关注直流精度，而高速数据采集系统针对的是高频或瞬态信号，采样率通常在每秒几百万次以上，甚至达到吉赫兹级，它的前端模拟带宽更宽，时钟抖动更小，通常配备FPGA进行实时处理，并且支持复杂触发和同步，简而言之，普通采集卡适合慢变信号，高速采集系统适合快速信号，在应用领域上，高速系统更多用于通信、雷达、物理实验和高速数字测试,而普通采集卡常见于工业监控和基础实验。

问题2：为什么高速数据采集系统通常只有8位或12位分辨率，而低速系统可以有16位甚至24位？

解答：这是一个精度与速度的权衡问题，ADC的核心原理决定了在相同工艺下，提高分辨率必然需要更多比较器或更复杂的量化过程，这会增加转换时间，导致最大采样率下降，高速系统的高模拟带宽也会引入更多噪声，使得高分辨率在物理上难以实现，一个16位ADC的转换时间通常数百纳秒，采样率只有几兆赫；而8位闪存ADC的转换时间可低至皮秒级，采样率可达数十吉赫，在实际应用中，高频信号本身的信噪比往往有限，过高的分辨率带来的动态范围提升会被噪声淹没，因此8-12位对于大多数高速场景已经足够，近年来一些采用时间交织或流水线技术的高性能ADC也能同时实现14位及以上的分辨率和数吉赫的采样率，但成本和技术难度极高,主要应用于军事和尖端科研。
