高速数据采集系统配置怎么看？，配置怎么选

高速数据采集系统是许多科研、工业和测试测量领域的关键设备，其配置直接决定了系统能否满足特定应用的需求，所谓“看配置”，不仅包括了解硬件参数，更涉及如何解读这些参数对实际采集性能的影响，本文将从核心配置参数入手，详细说明如何查看和评估高速数据采集系统的配置，并通过实例和常见误区帮助读者建立系统的判断方法。

我们需要理解高速数据采集系统的核心配置参数,这些参数通常包括采样率、分辨率、通道数、存储深度、模拟带宽、输入范围、触发方式、数据传输接口等，下面通过表格简要列出这些参数及其典型范围：

采样率是高速采集最关键的指标，根据奈奎斯特定理，采样率必须至少为信号最高频率的两倍，但实际应用中通常需要2.5倍以上以保证波形重建精度，对于高频信号，过低的采样率会导致混叠失真，而过高的采样率会带来数据量膨胀和成本上升，查看配置时，应关注最大采样率以及是否支持多通道同时满采样率工作——有些系统在启用全部通道时会降低每通道采样率。分辨率决定了系统的动态范围与信噪比，每增加一位有效位，理论信噪比提升约6 dB，在高速采集领域，受限于ADC转换速度和噪声，常见分辨率为8位或12位，高端系统可达14位甚至16位，但需注意，标称分辨率不等于有效位数（ENOB），后者随频率升高而下降，因此查看配置时应参看数据手册中的ENOB曲线。

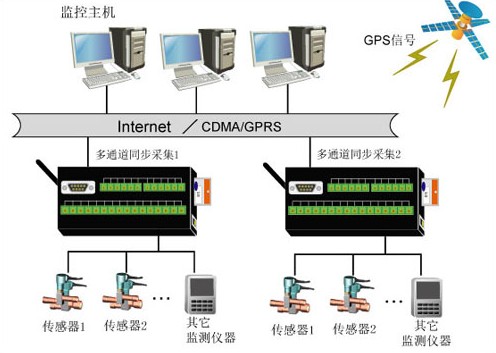

通道数直接关系到多信号同步采集的能力，例如相控阵雷达、MIMO通信、多轴振动测试等场景需要多通道时间对齐，配置中需注意通道间的时间偏差（skew）和相位一致性，通常通过共享时钟和同步触发来实现。存储深度决定了在给定采样率下能连续捕获的时间长度：记录时长 = 存储深度 / 采样率，1 GB深度在1 GS/s下只能记录1秒，若需记录更多事件，可通过分段存储或降低采样率来延长。模拟带宽必须高于目标信号的最大频率分量，否则信号幅度和相位会发生失真，注意，带宽与采样率是两个独立概念：高采样率未必保证高带宽，前端模拟电路的带宽限制同样重要。输入范围应匹配信号幅度，过大会浪费ADC动态范围，过小会导致削波失真，许多系统提供可编程增益，允许在满量程范围内灵活调整。

如何查看配置：可以从硬件、软件、文档三个层面入手，硬件层面，查看产品标签、型号丝印，通过型号查询官方数据手册；模块化系统（如PXIe、VPX）可通过底板上的EEPROM读取模块ID，软件层面，使用厂商提供的驱动管理工具，如NI MAX、Keysight Connection Expert、Tektronix OpenChoice等，可自动识别设备并显示当前配置参数，包括固件版本、校准状态、已安装通道等，对于嵌入式系统，通过Shell命令或API调用（如IVI、VISA）可查询设备属性，文档层面，产品规格书、技术白皮书、用户手册提供了详细的参数定义和测试条件，是核实配置的权威来源，对于自定义FPGA或SoC系统，配置可能存在于逻辑代码或寄存器映射中，需要查看设计文档。

评估配置是否满足需求：必须结合具体应用场景，在雷达信号处理中，要求高采样率（≥1 GS/s）和足够的通道数（如4通道同步），同时需要大存储深度以捕获脉冲序列；在超声成像中，更看重分辨率（12位以上）和通道数（64或128通道），但采样率通常仅为40-80 MS/s；在通信测试中，强调带宽（如2 GHz）和相位噪声特性，同时需要灵活的触发和标记功能，下面用表格对比不同应用的核心配置需求：

从表中可以看出,不同应用对参数的侧重差异很大，查看配置时，不能只看单一指标，而应综合权衡，一个标称1 GS/s、8位的系统，可能适合雷达，但用于超声成像则分辨率不足；而一个14位、100 MS/s的系统，虽采样率较低，但动态范围更佳，适合微弱信号检测。

配置参数之间的制约关系：高速采集系统存在内在的设计折中，ADC的采样率与分辨率通常成反比，高速ADC多为8-10位；高通道数可能通过分时复用降低总采样率或增加延迟；存储深度越大，读取速度越慢，可能影响连续采集性能，数据传输接口必须匹配系统的数据吞吐量：PCIe Gen3 x8的理论带宽约8 GB/s，足以承载1 GS/s、12位的数据流（约1.5 GB/s），而USB 3.0实际约400 MB/s，此时若持续输出则需板载存储缓冲，查看配置时还要关注接口类型和实际传输速率。

实际查看配置的步骤：以一台典型的PCIe数字化仪为例，你可以通过以下步骤获取完整配置信息，第一步，查看设备标签，记录型号和序列号，访问厂商官网下载数据手册，第二步，安装驱动和配置软件，启动后设备列表会显示连接状态，点击“Device Properties”可看到采样率范围、分辨率、通道数、存储深度、参考时钟频率等，第三步，运行自检程序，验证有效位数和噪声水平，第四步，通过API读取校准数据，确认输入范围、偏移和增益系数，第五步，对于多通道同步，检查时钟分配和触发模式，对于非标准系统，可能需要使用逻辑分析仪或示波器探测关键信号路径，了解实际配置。

常见误区：一是认为标称采样率等于实际可用采样率，忽略了多通道复用降低的情况；二是忽略带宽限制，认为高采样率必然能捕获高频信号；三是只关注ADC位数而忽略ENOB；四是认为存储深度越大越好，而未考虑数据读取速度，正确的方法是在目标应用条件下进行实际测试，例如使用标准信号源输入已知频率和幅度的正弦波，通过分析采集到的波形来评估系统的有效性能。

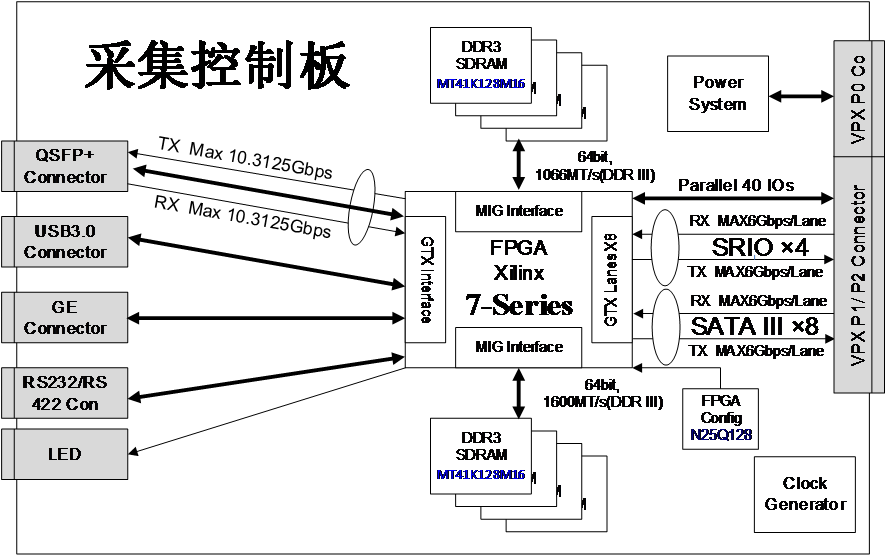

软件配置与集成：系统配置还包括软件部分，如驱动程序版本、操作系统兼容性、API接口（如C、Python、LabVIEW）以及数据流控制方式，有些系统支持FPGA实时处理，其配置逻辑（如抽取滤波、触发逻辑）也是配置的一部分，查看配置时，应确认固件和软件版本，确保与现有开发环境匹配。

查看高速数据采集系统的配置是一项需要结合硬件参数、应用需求和系统集成能力的综合工作，通过系统性地查阅文档、使用配置工具、进行性能测试，你可以准确了解系统的真实能力，并做出合理的选择。

相关问答FAQs

问题1：高速数据采集系统配置中，采样率和带宽哪个更重要？

答：两者都重要，但作用不同，采样率决定了时域上对信号的采样密度，根据奈奎斯特定理必须大于信号最高频率的两倍；带宽决定了模拟前端能无失真通过的信号频率分量，如果带宽不足，即使采样率足够高，信号也会被衰减和相移，导致测量误差，带宽应至少等于最高信号频率，采样率则需根据带宽的2.5倍以上选择，在高速通信或雷达中，带宽往往比采样率更关键，因为载波频率很高；而在瞬态信号捕获中，采样率更为重要，因为它决定了时间分辨率，评估时应根据具体信号类型权衡。

问题2：如何通过软件查看已安装的高速数据采集卡配置？

答：常用的方法包括：1）使用厂商提供的设备管理工具，如NI MAX（Measurement & Automation Explorer），连接设备后选择“Device”选项卡，可查看采样率、分辨率、通道数、校准信息等；2）使用Keysight Connection Expert或Tektronix OpenChoice Desktop，这些工具会自动扫描总线并显示设备参数；3）在Windows设备管理器中，找到数据采集设备（通常在“数据采集”或“系统设备”下），右键属性，查看硬件ID和驱动程序信息，再通过ID查询详细规格；4）在Linux系统中，使用lspci -v列出PCIe设备，通过子系统和供应商ID查找数据手册；5）通过编程语言调用API，如NI-DAQmx的Devices属性或IVI的GetAttribute函数，可动态读取配置，建议优先使用官方工具，它们能直接读取设备固件中的配置信息，最可靠。
