高速存储怎么选？，高速存储哪个牌子好又便宜耐用
高速存储是现代计算系统的核心基石,直接影响着数据处理效率、应用响应速度以及用户体验，随着大数据、人工智能、实时分析等领域的快速发展，传统存储介质在延迟和带宽上的瓶颈日益凸显，从而催生了新一代高速存储技术，这些技术不仅大幅提升了数据读写速度，还改变了存储架构的设计思路，使得从内存到硬盘再到网络的整个数据通路都迎来了革命性变革。

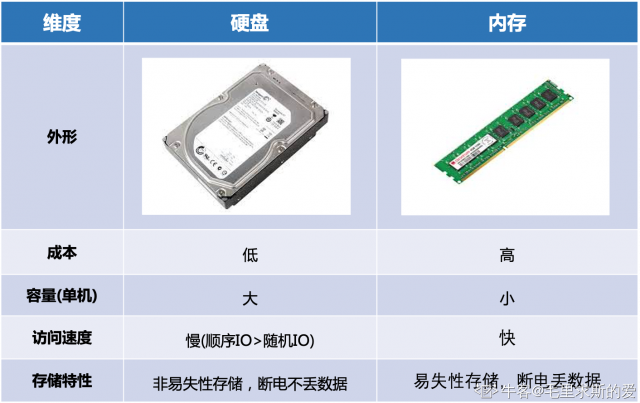

高速存储的关键技术
当前主流的高速存储技术主要围绕非易失性存储介质、新型接口协议以及存储级内存展开。
-
NVMe (Non-Volatile Memory Express)：NVMe 是专为基于闪存的固态硬盘设计的接口协议，直接通过 PCIe 总线与 CPU 通信，相比传统 SATA 接口，延迟从数毫秒降至数十微秒，IOPS（每秒输入输出操作数）可达百万级别，NVMe 支持多队列并行处理，单个队列深度可达 64K，极大地提升了并发性能。
-
NVMe over Fabrics (NVMe-oF)：将 NVMe 协议的优点扩展到网络存储，通过 RDMA（远程直接内存访问）技术实现远程 SSD 访问，延迟仅为传统 iSCSI 或 FC 的几分之一，适用于数据中心内的存储池化。
-
Intel Optane 技术与 3D XPoint 介质：这是介于 DRAM 和 NAND 之间的存储级内存（SCM），具有非易失性、低延迟（接近 DRAM）和高擦写耐久性，Optane 可作为持久内存或高速缓存，在数据库、金融交易等场景中显著降低延迟。
-
持久内存 (PMem)：如 Intel Optane Persistent Memory，可安装在普通 DIMM 插槽上，提供接近 DRAM 的速度，但断电后数据不丢失，常用于需要大容量内存性存储的应用。
-
高速 DRAM 缓存：在存储系统中使用大量 DRAM 作为缓存层，Pure Storage FlashArray 的 DirectFlash 模块，通过写优化算法将数据先写入 DRAM 再下刷到 NAND，实现极低写入延迟。
-
存储级内存 (SCM)：泛指延迟在 100ns 至 10μs 之间的非易失性存储介质，包括 3D XPoint、新型 MRAM、ReRAM 等，未来可能替代部分 DRAM 和 SSD。

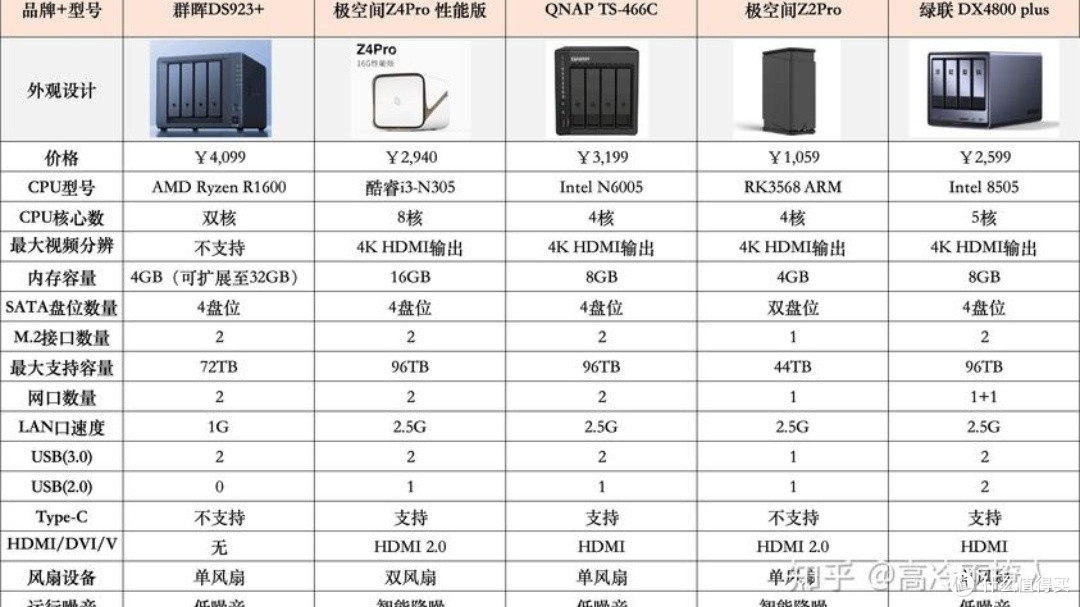

技术对比
下表对比了几种主流高速存储技术的核心指标：
| 技术 | 典型延迟 | 带宽 | 容量 | 非易失性 | 主要应用 |
|---|---|---|---|---|---|
| DRAM | <100 ns | 数十 GB/s | 数百 GB | 否 | 主内存、缓存 |
| NVMe SSD | 10-100 μs | 3-7 GB/s | 数 TB | 是 | 数据库、高频交易 |
| Intel Optane PMem | 100-300 ns | 5-10 GB/s | 数百 GB~TB | 是 | 大容量内存扩展 |
| 3D XPoint SSD | 1-10 μs | 2-3 GB/s | 数百 GB | 是 | 缓存、持久存储 |
| NVMe over RDMA | 5-20 μs | 10-25 GB/s | 池化 | 是 | 分布式存储、超融合 |
注：以上数据为典型值，实际性能受硬件、配置、工作负载等因素影响。
应用场景
高速存储技术在多个领域发挥着关键作用：
-
数据库与交易系统：金融交易、在线支付等需要极低延迟，NVMe SSD 和 Optane 持久内存可大幅减少事务日志写入延迟，提高 TPS（每秒事务数）。
-
高性能计算 (HPC)：科学计算和模拟需要高吞吐量访问大量数据，并行文件系统（如 Lustre、BeeGFS）结合 NVMe-oF 和高速网络，可提供数百 GB/s 的聚合带宽。
-
人工智能与机器学习：训练大规模模型时，数据加载往往成为瓶颈，使用高速存储（如全闪存阵列）可将数据预处理和加载时间缩短数倍，加速迭代训练。
-
边缘计算与实时分析：在边缘端，存储需快速响应并处理时序数据，NVMe 小型化 SSD 和持久内存可满足低功耗、低延迟的需求。
-
虚拟化与云原生：虚拟机快速启动和容器迁移要求存储具有高 IOPS 和低延迟，分布式存储系统（如 vSAN、Ceph）通过 NVMe 和缓存加速实现性能优化。
挑战与未来趋势
尽管高速存储技术不断进步,但仍面临一些挑战：
- 成本：Optane 和高端 NVMe SSD 每 GB 成本远高于普通 NAND SSD 或 HDD，限制了大规模部署。
- 散热与功耗：高速存储设备在高负载下发热量增大，对散热设计提出更高要求。
- 软件栈兼容性：许多应用和操作系统未完全优化对持久内存和 NVMe 高级特性的支持，需要适配驱动和库。
- 数据寿命与可靠性：新型存储介质（如 3D XPoint）在写入耐久性上优于 NAND，但不同技术的寿命模型差异较大，需要针对性磨损均衡算法。
未来发展方向包括：
- CXL 内存互连：Compute Express Link 将允许主机与存储设备共享内存语义，实现更细粒度的数据访问，有望进一步降低延迟。
- 存储级内存与 DRAM 融合：SCM 有望部分替代 DRAM，形成内存-存储分层统一架构，简化数据管理。
- ZNS（分区命名空间）SSD：优化 SSD 内部写入放大，通过主机直接管理数据放置，提升吞吐量和寿命。
- 全闪存数据中心：随着 NAND 价格下降和性能提升，全闪存将成为主流，辅以 NVMe-oF 实现资源池化。
相关问答 FAQs
Q1: NVMe 和 SATA SSD 在速度上到底有多大差别？
A1: 传统 SATA SSD 受限于 6 Gbps 的接口带宽，实际顺序读写速度约 500-550 MB/s，随机读写 IOPS 通常小于 10 万，而 NVMe 通过 PCIe 3.0 x4 接口可达 4 GB/s 顺序读写，PCIe 4.0 则翻倍至 8 GB/s，随机 IOPS 可达百万级，在延迟方面，NVMe 的队列深度和并行性使得 4K 随机读写延迟低至 10-20 μs，而 SATA 通常为 100-200 μs，在数据库、虚拟化等高并发场景下，NVMe 的性能优势可达数倍甚至数十倍。
Q2: 什么是存储级内存（SCM），它和普通 SSD 有什么不同？
A2: 存储级内存（Storage Class Memory）是一种介于内存和闪存之间的非易失性存储技术，具有接近 DRAM 的延迟（几十到几百纳秒）和高于 NAND 的耐久性，典型代表是 Intel Optane 持久内存和 3D XPoint 介质，与普通 SSD 相比，SCM 的字节寻址能力使其可像内存一样直接执行 load/store 指令，无需经过块设备驱动，因此延迟远低于 SSD（微秒级 vs 纳秒级），SCM 通常用作内存扩展或高速缓存，而 SSD 主要用于持久化大容量存储，SCM 的成本高于 NAND 但低于 DRAM，在需要平衡容量与速度的场景中（如内存数据库、大型缓存）具有独特优势。
