某校园网络如何设计？校园网规划方案

针对某校园的网络设计，我们需要构建一个高可用、高带宽、易管理且具备良好安全性的综合网络架构，校园网通常具有用户密度大、业务类型多样（如教学、办公、宿舍、监控）、移动性强等特点，因此设计需遵循分层化、模块化原则。

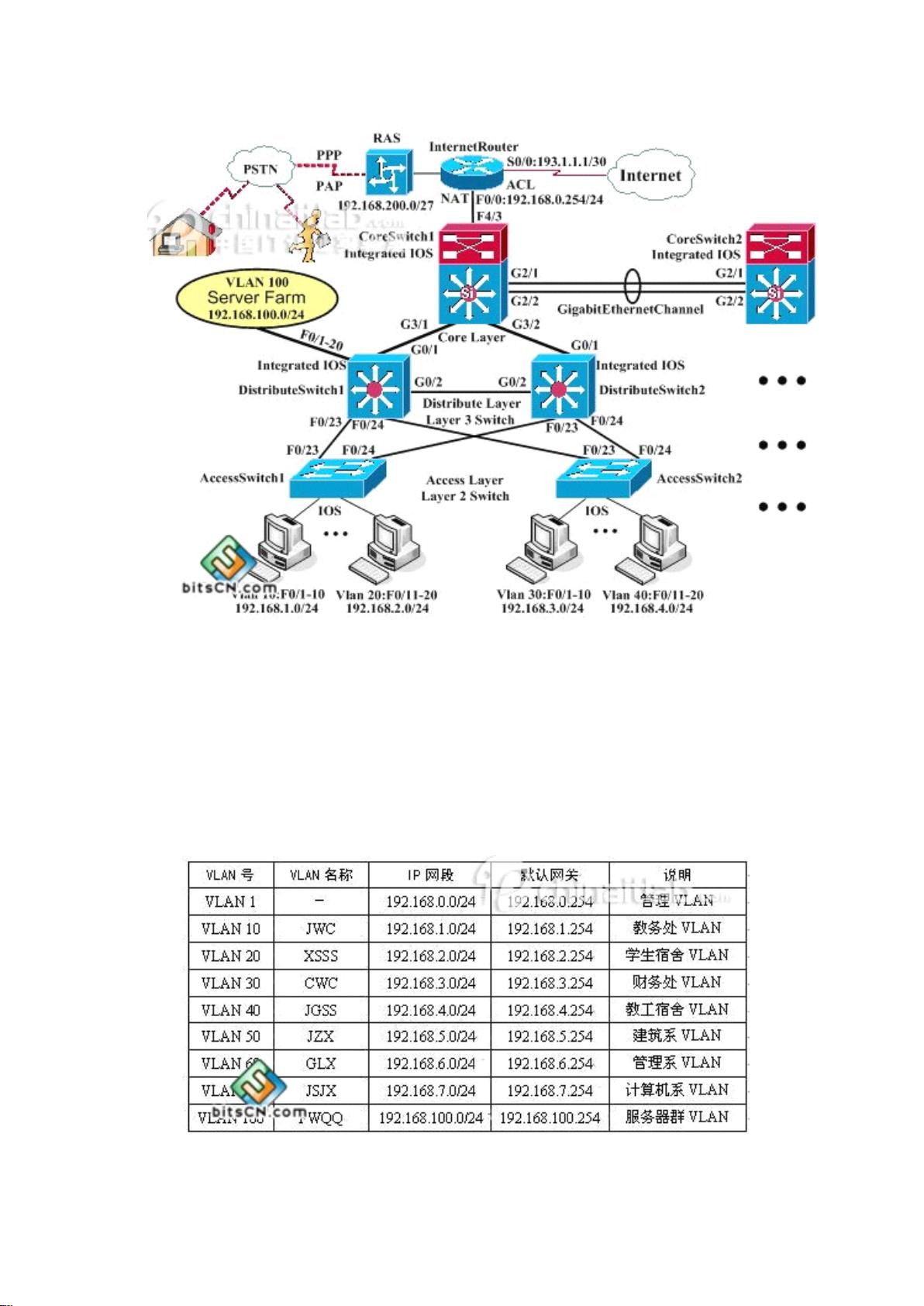

总体架构设计

采用经典的三层网络架构模型：核心层、汇聚层和接入层，这种分层设计有助于隔离故障域，简化网络管理,并提高网络的扩展性。

• 核心层（Core Layer）：作为网络的高速骨干，负责高速数据包转发，要求具备极高的背板带宽和低延迟,通常采用双机热备或堆叠技术以保证高可用性。
• 汇聚层（Distribution Layer）：作为核心层与接入层之间的桥梁，负责路由聚合、策略控制（如ACL、QoS）、VLAN间路由以及安全策略的实施。
• 接入层（Access Layer）：直接连接终端用户（PC、AP、摄像头等），主要功能包括用户认证、端口安全、VLAN划分和流量接入。

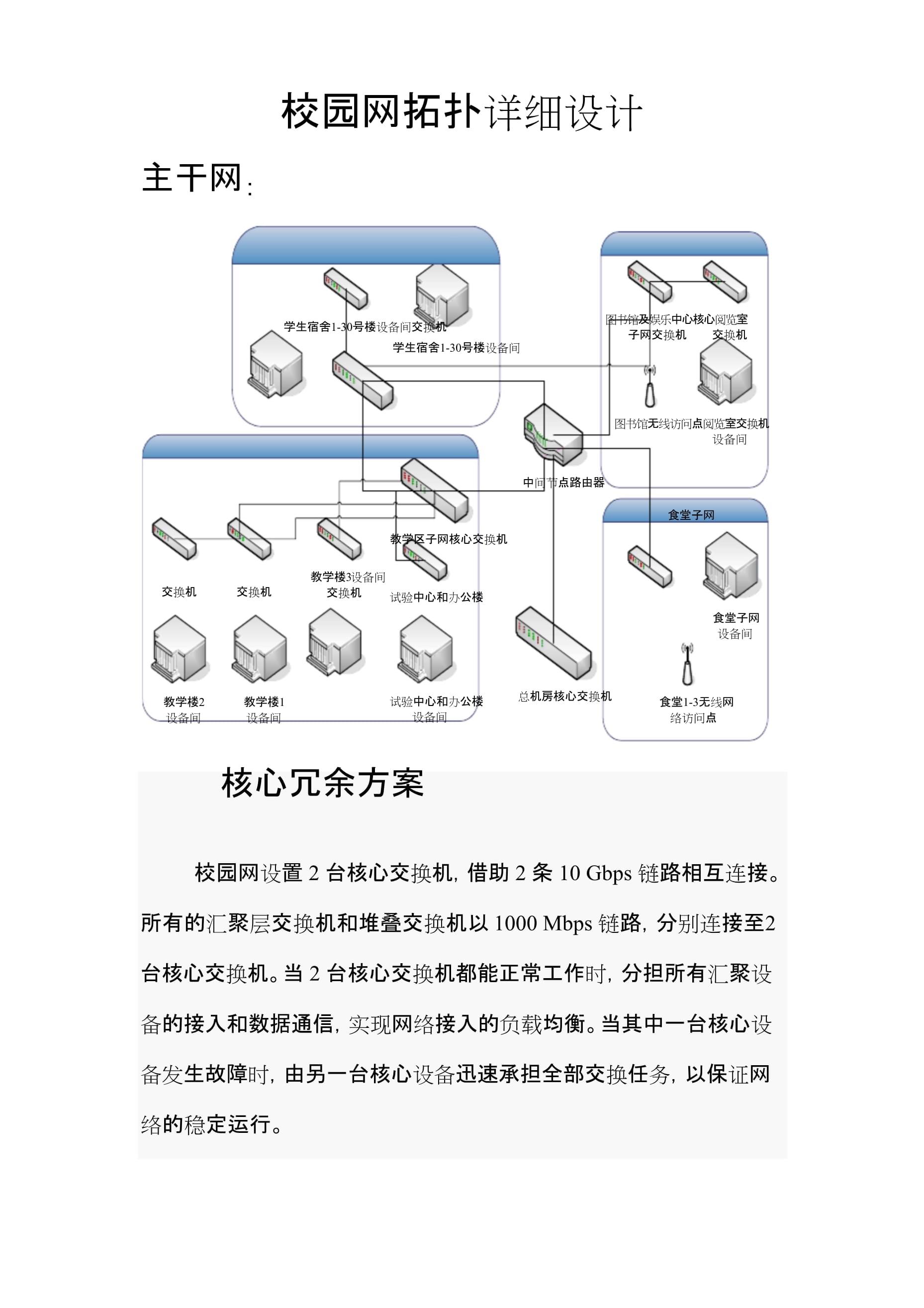

物理拓扑与链路设计

为了确保网络的稳定性，物理拓扑建议采用星型或树型结构,并在关键节点部署冗余链路。

• 核心互联：核心交换机之间通过多条万兆光纤链路进行连接，并配置链路聚合（LACP），既增加了带宽,又提供了链路冗余。
• 上行链路：汇聚层交换机通过双链路分别连接至两台核心交换机,避免单点故障。



• 无线覆盖：采用AC（无线控制器）+ AP（接入点）的集中式管理架构，AC部署在核心或汇聚层，AP通过PoE交换机供电并接入接入层,实现无缝漫游。

IP地址规划与VLAN划分

合理的IP地址规划和VLAN划分是网络管理的基础,有助于广播域隔离和安全控制。

• VLAN划分策略：

  • 管理VLAN：用于网络设备的管理流量，独立划分,禁止其他业务流量穿越。
  • 教学区VLAN：按教学楼或楼层划分,便于实施带宽限制和访问控制。
  • 办公区VLAN：教师及行政人员使用,需访问内部服务器资源。
  • 宿舍区VLAN：学生生活区,需实施严格的上网行为管理和时段控制。
  • 服务器区VLAN：部署Web服务器、数据库、邮件系统等,需最高级别的安全防护。
  • 监控VLAN：用于安防摄像头，独立带宽保障,防止视频流影响业务网络。
  • 无线VLAN：根据SSID划分，如“教工无线”、“学生无线”、“访客无线”,分别对应不同的认证方式和权限。

• IP地址规划示例（使用私有地址段 10.0.0.0/8）：



路由协议与出口设计

• 内部路由：在核心层和汇聚层之间运行OSPF（开放式最短路径优先）动态路由协议，OSPF具有收敛速度快、支持VLSM（可变长子网掩码）等优点，适合中大型校园网，将核心层作为Area 0，其他区域作为Area 1、Area 2等，实现路由汇总,减少路由表规模。
• 出口设计：
  • 多线接入：建议接入至少两家不同的运营商（如电信、联通），通过BGP协议或策略路由实现负载均衡和故障切换,确保网络访问的多样性和稳定性。
  • 防火墙部署：在出口处部署下一代防火墙（NGFW），进行NAT转换、入侵防御（IPS）、病度过滤和访问控制。
  • 上网行为管理：部署上网行为管理设备，对校内用户的上网行为进行审计、带宽控制和内容过滤,符合法律法规要求。

安全体系设计

校园网安全需遵循“纵深防御”理念,从边界到内部多层防护。

• 边界安全：出口防火墙配置严格的访问控制列表（ACL），仅开放必要的服务端口（如80, 443, 25等）,启用防分布攻破模块。
• 接入认证：
  • 有线网络：采用802.1X认证或Portal认证，结合RADIUS服务器（如FreeRADIUS或企业级认证系统）进行用户身份验证。
  • 无线网络：采用WPA2/WPA3-Enterprise认证，或使用Portal认证配合短信/微信登录。

• 终端安全

  ：部署网络准入控制系统（NAC），确保只有安装杀毒软件、补丁更新的合规终端才能接入网络。

• 数据安全：服务器区部署数据库审计系统和Web应用防火墙（WAF）,保护核心数据资产。
• 日志审计：部署日志审计系统，收集网络设备、安全设备、服务器和操作系统的日志，满足等保2.0合规要求。

网络管理与运维

• 网管平台：部署统一的网络管理系统（NMS），实现对全网设备（交换机、路由器、防火墙、AP）的监控、配置备份、故障告警和性能分析。
• 自动化运维：利用Python或Ansible等工具实现配置自动化下发和批量变更,减少人为错误。
• 带宽监控：实时监控各VLAN、各出口的带宽使用情况，识别流量异常,优化QoS策略。

相关问题与解答

问题1：在校园网中，如果宿舍区用户大量下载导致网络拥塞，影响教学区正常访问，应如何优化？

解答：

可以通过实施QoS（服务质量）策略和带宽管理来解决，在接入层或汇聚层交换机上配置流量整形（Traffic Shaping）和队列调度（Queue Scheduling），为教学区VLAN分配高优先级队列（如EF或CS5），确保教学流量优先转发；为宿舍区VLAN分配低优先级队列，并设置带宽上限（Bandwidth Limit），部署上网行为管理设备，限制P2P下载、视频流媒体等非教学相关应用的最大带宽占用，可以实施分时策略，在夜间非教学时段适当放宽宿舍区带宽限制，而在白天教学高峰时段严格限制,以保障核心业务的流畅性。

问题2：如何确保无线校园网在大型活动（如开学典礼、考试）期间的高并发接入稳定性？

解答：

为确保高并发下的稳定性，需从无线控制器（AC）性能、AP部署密度和认证机制三方面优化，选择支持高密度接入的AC和AP，确保AC的并发用户数处理能力满足峰值需求，优化AP信道规划，采用智能射频管理功能，自动调整信道和发射功率，减少同频干扰；在人流密集区域增加AP部署密度，分担单AP负载，第三，优化认证流程，采用快速漫游协议（如802.11r/k/v）和缓存认证技术，减少用户接入时的认证延迟，实施无线负载均衡策略，当单个AP连接用户数超过阈值时，自动引导新用户连接到负载较低的AP,避免单点过载。
