管理网络图有几种类型？项目管理网络图分类详解

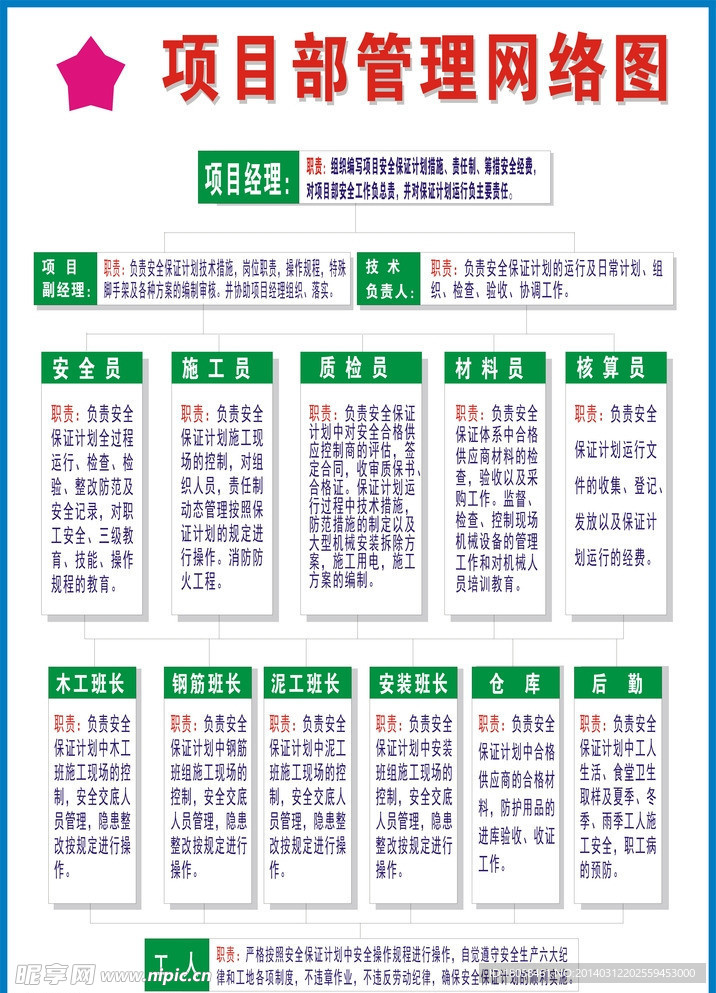

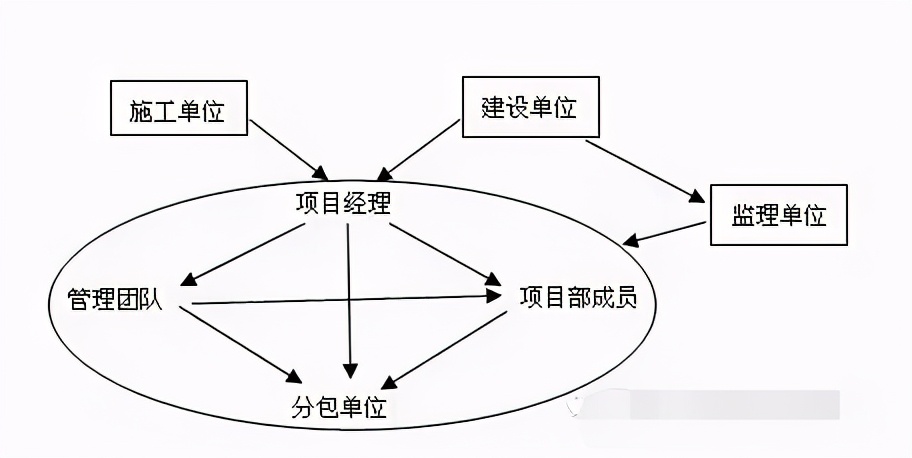

管理网络图（Management Network Diagram）是项目管理中用于展示任务之间逻辑关系、关键路径及资源分配的重要工具，根据侧重点和表现形式不同，主要可以分为以下几种核心类型，每种类型在项目管理中承担着不同的职能。

前导图法（Precedence Diagramming Method, PDM）

这是目前最常用、最直观的网络图形式，也被称为节点图法（Activity-on-Node, AON），在这种图中，节点代表具体的活动或任务，而箭头代表活动之间的逻辑依赖关系。

• 特点：
  • 直观性强：每个节点清晰标注了活动名称、持续时间、最早开始/结束时间等。
  • 依赖关系明确：支持四种标准的逻辑关系：完成-开始（FS）、开始-开始（SS）、完成-完成（FF）、开始-完成（SF）。
  • 易于计算机处理：是现代项目管理软件（如Microsoft Project, Primavera）默认采用的格式。

箭线图法（Arrow Diagramming Method, ADM）

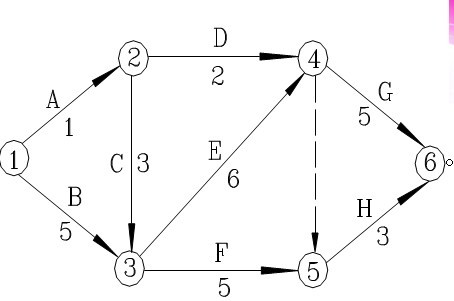

箭线图法,又称双代号网络图（Activity-on-Arrow, AOA），起源于20世纪50年代，曾在 PERT（计划评审技术）中广泛使用，在这种图中，箭头代表活动，节点（圆圈）代表事件或里程碑。

• 特点：
  • 逻辑严谨：通过节点连接箭头，能清晰展示复杂的逻辑约束。
  • 需引入虚活动：当两个活动共享相同的前后节点但逻辑不同时，必须引入“虚活动”（Dummy Activity，用虚线箭头表示）来正确表达逻辑关系，这增加了绘图的复杂性。
  • 现状：由于绘制繁琐且不易理解，在现代软件中已逐渐被PDM取代，但在某些传统工程领域仍有应用。

关键路径法网络图（Critical Path Method, CPM Network）

CPM是一种算法,但它通常以网络图的形式呈现，这种网络图特别强调对“关键路径”的识别，关键路径是项目中耗时最长的路径，决定了项目的最短完成时间。

• 特点：
  • 聚焦时间管理：主要计算每个活动的最早开始时间（ES）、最早结束时间（EF）、最晚开始时间（LS）和最晚结束时间（LF）。
  • 浮动时间分析：明确标示出非关键活动的总浮动时间（Total Float）和自由浮动时间（Free Float）。
  • 用途：主要用于进度压缩、资源平衡和工期预测。

资源平衡网络图（Resource-Leveled Network）

这种网络图在标准逻辑关系的基础上,叠加了资源约束条件，当资源（如人力、设备）有限时，标准的CPM网络图可能导致资源需求峰值过高，此时需要通过调整活动开始时间来平衡资源负荷。

• 特点：
  • 资源导向：不仅关注时间，还关注资源的可用性。
  • 动态调整：可能会改变关键路径，因为资源冲突可能导致某些非关键活动被推迟，从而变成新的关键活动。
  • 复杂性高：通常需要借助高级项目管理软件进行迭代计算。

状态依赖网络图（State-Dependent Network）

这是一种较为高级且较少见的类型,主要用于复杂系统或研发项目，它不仅考虑时间逻辑，还考虑任务完成的状态或条件，某个任务是否开始，不仅取决于前驱任务完成，还取决于特定的测试通过状态或环境条件。

• 特点：
  • 条件触发：任务启动依赖于布尔逻辑或特定状态变量。
  • 适用场景：软件开发、复杂系统工程、敏捷项目中的依赖管理。

相关问题与解答

在前导图法（PDM）中，为什么“完成-开始”（FS）关系是最常用的，而“开始-完成”（SF）关系很少见？

解答：

“完成-开始”（FS）关系符合大多数自然和逻辑流程，即一个任务必须先结束，下一个任务才能开始（必须先打地基，才能建墙），这种因果关系清晰且易于管理，相比之下，“开始-完成”（SF）关系意味着前一个任务开始后，后一个任务才能结束，这在现实中非常罕见，通常只出现在特定的轮班交接或逆向流程中（只有当新系统上线开始后，旧系统才能正式下线关闭），由于逻辑反直觉且应用场景极窄，因此在标准项目管理中极少使用。
