广联达如何识别柱？柱钢筋识别视频教程
在广联达BIM土建计量平台GTJ中,柱作为主要的竖向承重构件，其识别效率直接影响建模进度，通过视频辅助学习结合实际操作，可以极大地提升从CAD图纸到BIM模型的转换速度，以下是关于广联达识别柱功能的详细操作指南与技巧说明。
识别前的准备工作
在启动识别命令之前,确保CAD图纸已经正确导入并完成了必要的预处理，这是保证识别准确率的基础。
-
图层清理与分离
- 检查CAD图纸中柱子的图元是否位于独立的图层（如“柱”、“ZHU”等）。
- 若柱子与其他构件（如梁、墙）混杂在同一图层，需使用“图层分离”功能，将柱子图元单独提取出来，避免误识别。
- 删除图纸中无关的标注、文字或装饰性线条，减少干扰。
-
轴网识别与校正
- 柱子的定位依赖于轴网,在识别柱之前，必须先完成轴网的识别。
- 检查轴网是否闭合,轴线交点是否清晰，若轴网未识别或识别错误，柱子将无法自动定位到正确的轴线上。
-
CAD图纸缩放与对齐
- 确保导入的CAD图纸比例正确,若图纸过大或过小，可能导致识别失败或图元错位。
- 使用“对齐”功能，将CAD图纸与广联达软件中的轴网进行精确对齐，确保坐标一致。
柱识别的核心方法
广联达GTJ提供了多种识别方式,用户可根据图纸复杂程度选择最合适的方法。
| 识别方式 | 适用场景 | 操作简述 | 优点 | 缺点 |
|---|---|---|---|---|
| 点选识别 |
柱子数量少、分布杂乱或CAD图元不清晰时 | 手动点击CAD图中的柱子图元 | 灵活，可逐个调整 | 效率低，耗时较长 |
| 框选识别 | 柱子集中分布、图元清晰且无重叠时 | 拖动鼠标框选包含柱子的区域 | 速度较快，操作简便 | 若区域内有其他构件易误选 |
| 智能识别 | 图纸规范、图层分明、轴网完整时 | 选择“智能识别”命令，软件自动分析 | 全自动，效率最高 | 对图纸规范性要求高，可能需后期修正 |
| 批量识别 | 同一截面、同一标高的多根柱子 | 先识别一根，再批量应用到其他相似柱子 | 适合标准化程度高的项目 | 需预先设置好柱属性 |
智能识别操作流程

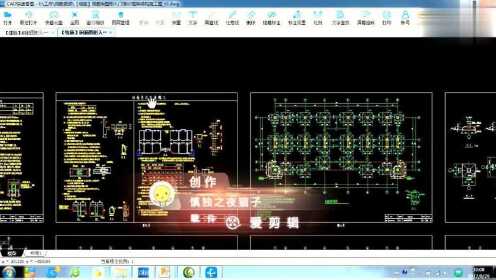

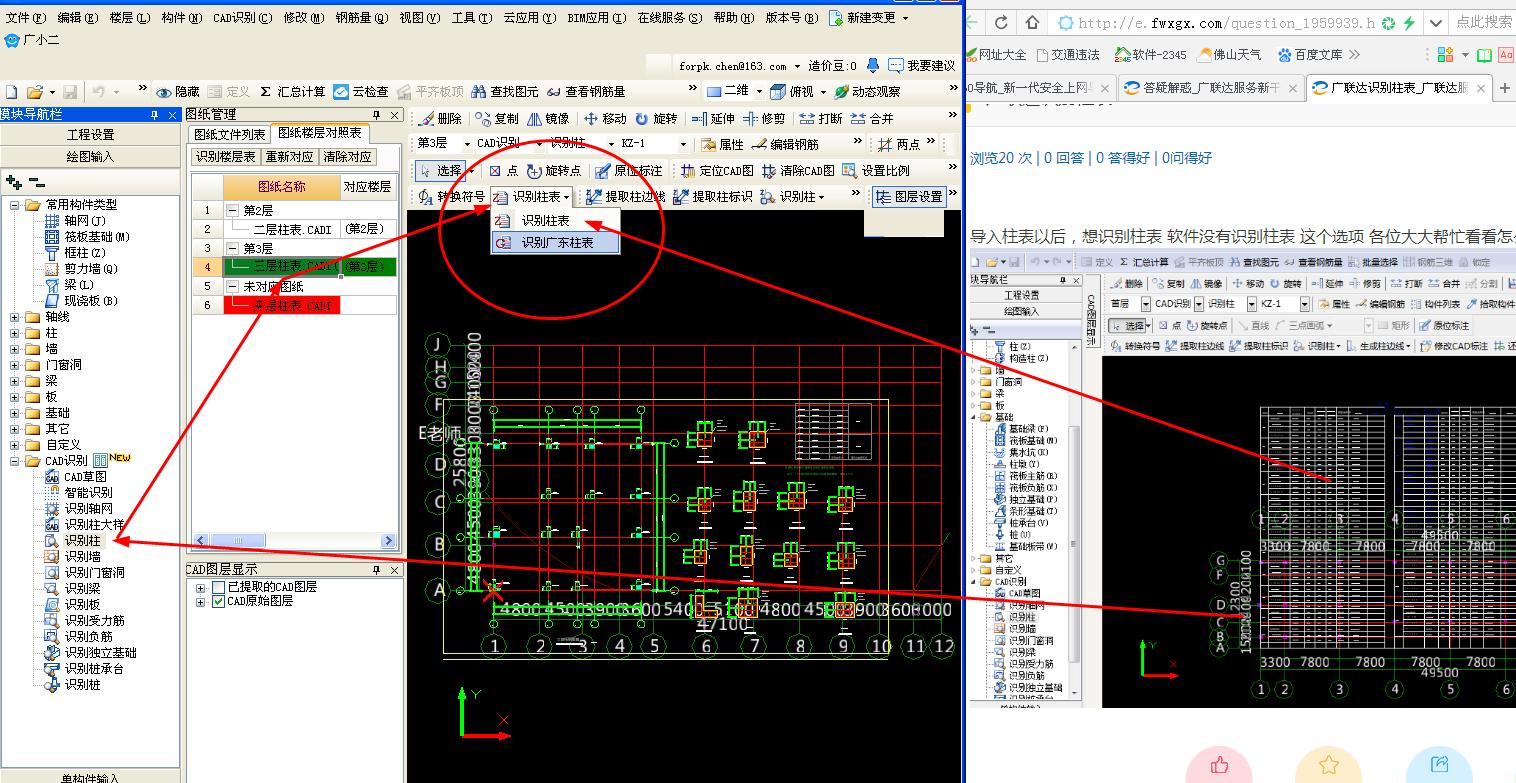

- 点击【柱】模块，选择【智能识别】。
- 在弹出的对话框中,选择“柱”类型。
- 点击“选择识别区域”，框选整个楼层或特定区域。
- 软件会自动捕捉柱边线或柱中心线,并在预览窗口显示识别结果。
- 检查预览结果,确认无误后点击“确定”完成识别。
点选与框选的操作细节
- 点选：在【柱】模块下选择【点选识别】，鼠标变为拾取状态，依次点击CAD图中的柱子，若柱子由多条线段组成，需确保选中所有相关线段。
- 框选：选择【框选识别】，从左向右拖动鼠标形成矩形框，框内所有符合柱子特征的图元将被选中，注意框选范围不宜过大，以免包含梁或墙。
识别后的检查与修正
识别完成后,必须进行人工检查，以确保模型准确性。
- 位置检查：随机抽取几根柱子，检查其是否准确落在轴线交点上，若发生偏移，可使用【移动】或【旋转】工具进行微调。
- 属性核对：检查识别出的柱子截面尺寸、混凝土强度等级、钢筋信息等是否与图纸一致，若CAD图中未包含钢筋信息，需在广联达中手动输入。
- 缺失与多余检查：对比CAD图纸，检查是否有漏识的柱子，或误识别为柱子的其他构件（如构造柱、异形柱等）。
常见问题与解决方案
在实际操作中,可能会遇到一些典型问题，以下是相应的解决策略。
-
问题1：智能识别失败或识别出大量错误图元
- 原因：CAD图层混乱，柱子与梁、墙共用图层；或柱子图元未闭合。
- 解决：重新分离图层，确保柱子图层独立；使用CAD编辑命令修复未闭合的线段；或改用点选/框选方式手动识别。
-
问题2：柱子识别后未落在轴线上
- 原因：CAD图纸与广联达轴网未对齐；或柱子图元本身偏离轴线。
- 解决：使用【对齐】功能重新校准；若图元本身偏离，需手动移动柱子至轴线交点。
-
问题3：异形柱或构造柱无法识别
- 原因：智能识别主要针对标准矩形柱，异形柱需特殊处理。
- 解决：对于异形柱，建议使用【点选识别】或【绘制识别】，先定义异形柱截面，再根据CAD轮廓绘制；构造柱通常需手动布置或使用【布置构造柱】命令。
相关问题与解答
在广联达中，如何快速区分并识别“框架柱”与“构造柱”？
解答：
框架柱和构造柱在结构作用上不同，识别时需分别处理。
- 图层区分：通常CAD图纸中，框架柱和构造柱会位于不同图层，在识别前，先通过图层管理器将两者分离。
- 分别识别：
- 先识别框架柱：选择【智能识别】或【框选识别】，选择框架柱所在图层或区域。
- 再识别构造柱：构造柱通常依附于墙体，可使用【布置构造柱】命令，根据墙体位置自动生成；或单独框选构造柱图元进行识别。
- 属性设置：识别后，在【柱表】或【属性编辑器】中，分别设置框架柱和构造柱的混凝土等级、箍筋信息等，确保符合设计规范。
如果CAD图纸中的柱子图元是块（Block）形式，广联达能否直接识别？
解答：
广联达GTJ对CAD块的支持有限，直接识别块形式的柱子可能会失败或识别为单一图元，导致属性丢失。
- 炸开块：在导入广联达前，建议在CAD软件中使用“Explode”命令将块炸开为独立的线段和点。
- 重新绘制：若炸开后图元混乱，可尝试在广联达中使用【CAD识别】->【识别块】功能，但成功率较低。
- 推荐做法：最稳妥的方式是在CAD中将块炸开，并确保柱子图元由清晰的线段组成，且位于独立图层，然后再进行智能识别或点选识别，若无法炸开，可考虑手动绘制柱子，或使用【点选识别】逐个拾取块的中心点或角点。
