如何根据ER图设计数据库？数据库设计常见错误有哪些
数据库设计是软件架构中的核心环节，而实体-关系图（ER图）则是将业务需求转化为逻辑数据模型的关键桥梁，将ER图转化为具体的数据库表结构，不仅涉及字段的映射，更关乎数据完整性、查询性能以及未来扩展性的平衡,以下将详细阐述从ER图到物理数据库设计的完整流程与最佳实践。
实体与属性的映射规则
在ER图中，实体（Entity）通常对应数据库中的表（Table），而实体的属性（Attribute）则对应表中的列（Column）,设计时需遵循以下原则：
- 主键确定：ER图中的主键（Primary Key, PK）必须转化为数据库表的主键，主键应具备唯一性、非空性和稳定性，若ER图中存在复合主键（由多个属性组成）,在数据库中也需建立联合主键。
- 数据类型选择：根据属性的语义选择合适的数据类型。“年龄”应使用整数类型（INT），而“用户姓名”应使用变长字符串（VARCHAR），对于日期时间，需区分是仅需日期（DATE）还是包含时分秒（DATETIME/TIMESTAMP）。
- 非空约束：ER图中被标记为必填的属性，在数据库表中应添加 NOT NULL 约束,以确保数据录入的完整性。
| ER图元素 | 数据库对应元素 | 说明 |
|---|---|---|
| 矩形 (Entity) | 表 (Table) | 每个实体通常对应一张独立的表 |
| 椭圆 (Attribute) | 列 (Column) | 实体的属性转化为表的字段 |
| 菱形 (Relationship) | 外键/关联表 | 关系通过外键或中间表实现 |
| 下划线 (PK) |
PRIMARY KEY
| 主键约束，唯一标识一行记录 |
| 双线椭圆 (Multi-valued) | 独立表 | 多值属性通常需拆分为独立表，形成一对多关系 |
关系类型的实现策略
ER图中的关系（Relationship）是数据库设计的难点，主要分为一对一、一对多和多对多三种类型，不同的关系类型决定了外键（Foreign Key, FK）放置的位置以及是否需要创建中间表。
-
一对一关系 (1:1)
- 实现方式：通常在任意一方添加外键指向另一方,或者将两个实体合并为一张表。
- 场景示例：用户表与用户详细信息表，如果详细信息极少使用，可分离存储以优化主表查询性能；若经常一起访问,合并为一张表可减少JOIN操作。
- 约束：外键列必须同时具备 UNIQUE 约束,以确保一对一的对应关系。
-
一对多关系 (1:N)
- 实现方式：在“多”的一方（N端）添加外键，指向“一”的一方（1端）的主键。
- 场景示例：部门与员工，一个部门有多个员工，一个员工只属于一个部门，在“员工”表中添加 department_id 作为外键。
- 优势：这是最自然且高效的实现方式,查询时只需通过外键进行JOIN即可。
-
多对多关系 (M:N)
- 实现方式：必须创建一个中间表（关联表），该表至少包含两个外键，分别指向参与关系的两个实体的主键,这两个外键组合起来通常构成中间表的主键。

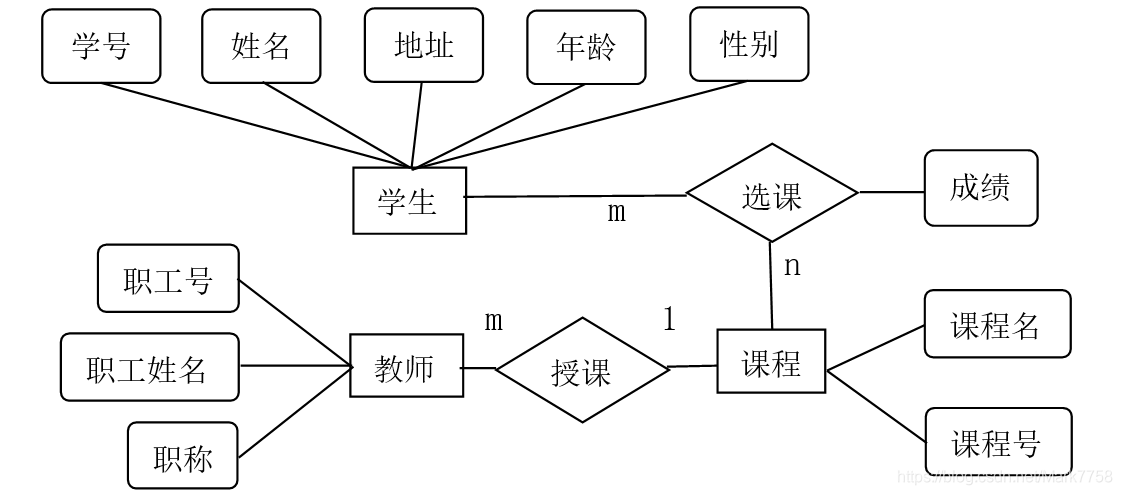

- 场景示例：学生与课程，一个学生可选多门课程,一门课程也可被多个学生选修。
- 结构：创建 student_course 表，包含
student_id 和 course_id 两个字段，并可附加属性如 enrollment_date（选课日期）。
| 关系类型 | 实现方法 | 外键位置 | 是否需要中间表 |
|---|---|---|---|
| 一对一 (1:1) | 外键+唯一约束 | 任一方均可 | 否 |
| 一对多 (1:N) | 外键 | “多”的一方 | 否 |
| 多对多 (M:N) | 联合外键 | 中间表的两列 | 是 |
范式化与反范式化的权衡
在将ER图转化为数据库结构时，通常建议遵循第三范式（3NF），以消除数据冗余和更新异常，在实际生产环境中，为了提升查询性能,有时会适度进行反范式化设计。
- 遵循范式化：确保每个字段都原子化，不存储可推导的数据，订单表中不应直接存储商品名称，而应存储商品ID，通过JOIN查询获取名称，这保证了数据的一致性，当商品名称变更时，只需更新商品表,无需更新所有订单。
- 适度反范式化：在高频读取、低频写入的场景下，可以将常用数据冗余存储，在订单表中冗余存储“商品名称”或“用户昵称”，以避免每次查询都进行多表JOIN，这种设计牺牲了存储空间和数据一致性维护成本,换取了查询速度的提升。
索引设计与性能优化
ER图主要描述逻辑结构，但在物理设计阶段,必须考虑索引对性能的影响。
- 主键索引：数据库默认为主键创建聚簇索引（Clustered Index），数据按主键顺序存储,查询效率最高。
- 外键索引：虽然外键主要用于保证参照完整性，但在进行JOIN操作时，如果外键列没有索引，会导致全表扫描，性能极差,建议在所有外键列上创建普通索引。
- 复合索引：对于经常组合查询的条件（如“按部门ID和用户状态查询”），应创建复合索引,并遵循最左前缀原则。
常见问题与解答
在ER图中，如果一个实体具有多值属性（例如一个员工有多个电话号码），在数据库设计中应如何处理？
解答：
多值属性不能直接作为单个列存储在实体表中，否则会导致数据冗余或违反第一范式（1NF），正确的处理方式是将其拆分为一个独立的实体（表），创建一张“员工电话”表，包含 employee_id（外键，关联员工表主键）和 phone_number 字段，这样，一个员工可以在“员工电话”表中拥有多条记录，从而实现一对多关系，如果电话号码类型固定（如仅区分手机和座机），还可以增加 phone_type 字段以区分不同用途的号码。
当ER图显示两个实体之间存在“自引用关系”（例如员工表中的“经理ID”指向同一张表的“员工ID”）时，数据库表结构应如何设计？
解答：
自引用关系（Self-Referencing Relationship）在数据库中通过在同一张表内建立外键约束来实现，具体设计如下：在员工表中，除了主键 employee_id 外，增加一个 manager_id 字段，将 manager_id 设置为外键，指向同一张表的 employee_id 主键，这种设计允许员工记录其直接上级，需要注意的是，根节点（如CEO）的 manager_id 应为 NULL，表示其没有上级，在数据库约束中，需确保 manager_id 引用的 employee_id 必须存在,以维护层级数据的完整性。
