如何在PADS中显示自定义网络名称？

在电子设计自动化（EDA）工具中，PADS软件因其高效性和易用性被广泛应用于PCB设计，网络名的显示与管理是设计过程中的关键环节，它直接关系到电路连接的准确性和设计效率，本文将详细探讨PADS软件中网络名的显示方法、设置技巧及其在设计中的实际应用。

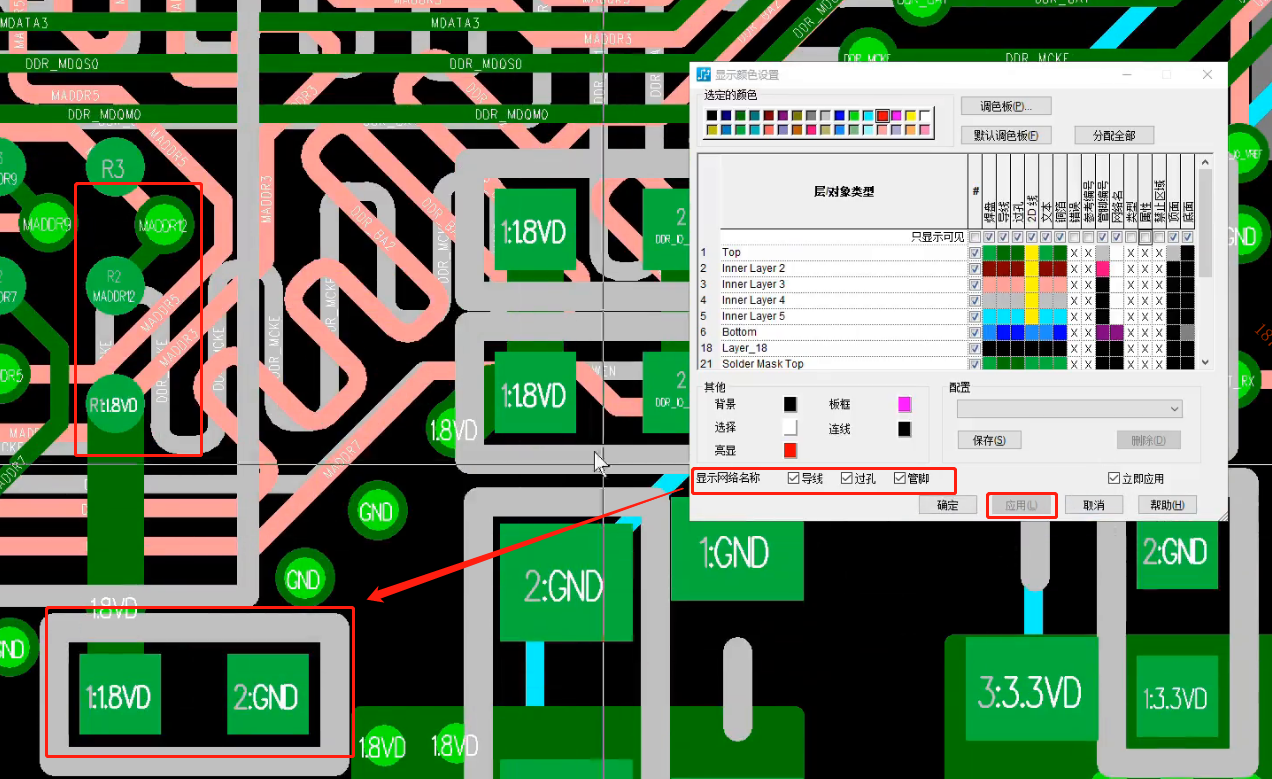

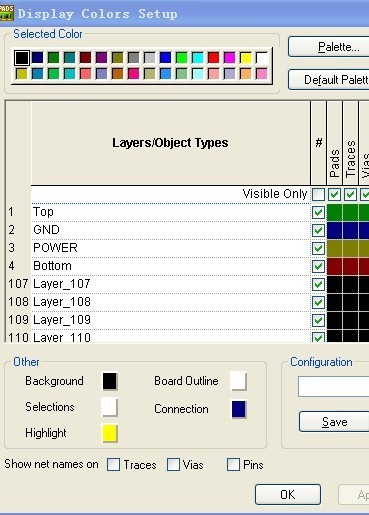

在PADS Layout中，网络名是连接各个元器件引脚的“标识符”，通过它可以快速定位和追踪电气连接，默认情况下，网络名可能不会直接显示在界面上，用户需要手动开启相关功能，进入“Setup”菜单，选择“Design Rules”，在“General”选项卡中，确保“Show Net Names”选项被勾选，这一步是基础设置，若未启用，后续操作将无法显示网络名，在“Options”菜单中，通过“Display”选项卡可以调整网络名的显示样式，包括字体大小、颜色和位置等，用户可以将网络名设置为显示在导线的中点或引脚旁边，并通过颜色区分不同网络,提升可读性。

对于复杂设计，直接显示所有网络名可能会导致界面混乱，影响查看，PADS提供了“动态高亮”和“网络过滤”功能，按住“Ctrl”键并点击某条导线或引脚，该网络的所有连接部分将高亮显示，同时状态栏会显示网络名，这种方法适用于快速检查单条网络的连通性，若需批量查看，可在“Reports”菜单中生成“Net List”报告，该报告会列出所有网络及其连接的引脚，适合打印或存档，使用“Find”功能（快捷键“Ctrl+F”）输入网络名，可快速定位到该网络在布局中的位置,这对调试和修改设计尤为重要。

在多层板设计中，网络名的显示策略尤为重要，内层网络通常通过过孔连接，此时可在“Layer Setup”中设置内层的显示模式，例如仅显示过孔和与之关联的网络名，对于高频信号网络，建议用醒目的颜色（如红色）突出显示，避免与其他信号混淆，利用“Split Screen”功能分屏查看不同层的设计，同步对比网络连接，可有效减少跨层错误，在布线过程中，开启“RealTime DRC”（实时设计规则检查），网络名会随布线动态显示,帮助用户实时验证连接是否符合规则。

网络名的管理还与设计复用和团队协作密切相关，在PADS Designer中，可通过“Net Classes”功能将网络分组管理，例如将电源网络、地线网络和信号网络分别设置不同的显示属性，在导入或导出网表时，确保网络名的一致性，避免因命名不规范导致连接错误，对于模块化设计，可将子电路保存为“.ASC”文件，并保留网络名信息，在顶层设计中通过“Add Circuit”调用，网络名将自动继承并显示,大幅提升设计效率。

实际应用中，用户可能会遇到网络名显示不全或乱码的问题，这通常是由于字体文件缺失或显示分辨率设置不当导致的，解决方法是进入“Display”选项卡，将字体切换为“Arial Unicode MS”等兼容性较好的字体，并调整DPI设置至100%或更高，若设计文件损坏，网络名可能无法正常显示，此时可通过“Backup”功能恢复备份文件,或重新导入网表生成新的设计文件。

以下为PADS网络名显示相关设置的功能对比表：

| 功能名称 | 进入路径 主要作用 适用场景 |

||||

| 显示网络名 | Setup→Design Rules→General | 启用/禁用网络名显示 全局设置 |

| 网络名样式调整 | Options→Display | 修改字体、颜色、位置 个性化显示 |

| 动态高亮 | Ctrl+点击导线/引脚 | 快速定位单条网络 连通性检查 |

| 网络过滤 | Find→输入网络名 | 精准查找网络位置 复杂设计调试 |

| 网络报告生成 | Reports→Net List | 输出所有网络信息 文档存档 |

在PCB设计的后期验证阶段，网络名的显示功能同样不可或缺，通过“Compare”工具对比原理图与PCB的网络名，确保两者完全一致，避免“飞线”或漏接，在Gerber输出前，建议开启“Net Name”图层，将网络名随设计文件一同导出，方便制造厂进行线路核对，对于高频高速设计，网络名的清晰显示还能帮助工程师分析阻抗匹配和信号完整性问题，例如通过观察差分对的网络名是否对称,快速排查布局布线错误。

PADS软件中网络名的显示与管理是PCB设计的基础技能，通过合理设置显示选项、灵活运用高亮和过滤功能，并结合团队规范进行命名管理，可显著提升设计的准确性和效率，无论是初学者还是资深工程师，都应熟练掌握这些功能,以应对日益复杂的电路设计需求。
