机架式服务器导轨安装
架式服务器 导轨安装需对准孔位，滑入固定，确保水平稳固，连接电源线缆即完成部署
前期准备
工具与材料清单
| 序号 | 名称 | 用途说明 |
|---|---|---|
| 1 | 十字螺丝刀 | 拆卸/安装固定螺栓 |
| 2 | 防静电手套 | 防止静电损坏设备 |
| 3 | 水平仪 | 确保导轨水平对齐机柜框架 |
| 4 | 卷尺 | 测量安装间距及深度 |
| 5 | 服务器专用导轨套件 | 包含滑轨、托架、锁扣组件 |
安全规范
断电操作：确认机柜电源已关闭并拔掉插头；
️ 承重检查：核实目标U位的最大负载是否匹配服务器重量；
防护措施：佩戴护目镜避免金属碎屑飞溅。
安装步骤详解

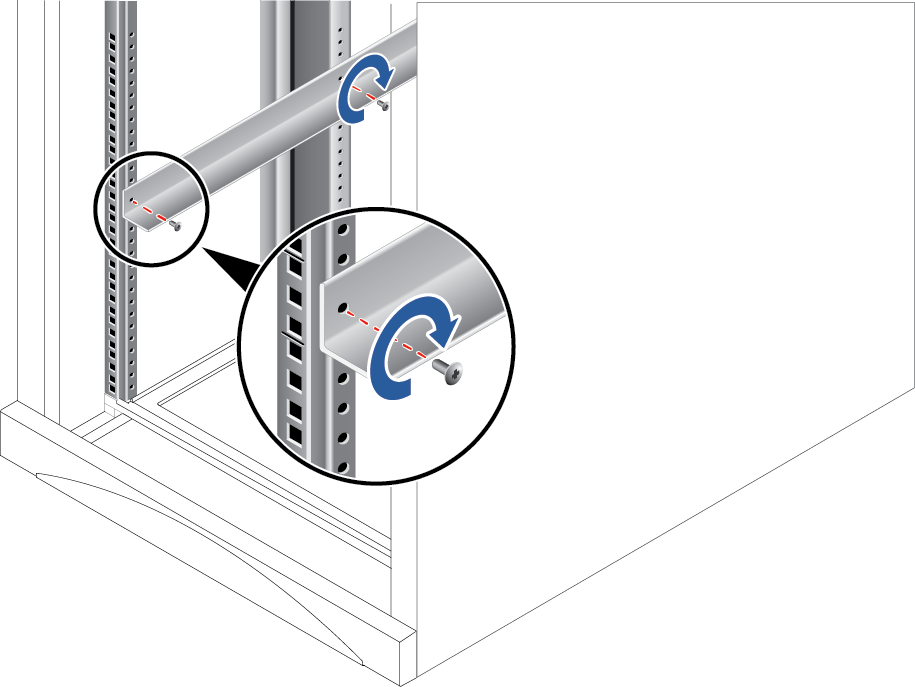

▶ Step 1：定位安装孔位
- 根据服务器底部预留的4个M6螺纹孔（通常呈矩形分布），在机柜对应U位两侧立柱上标记垂直中心线，使用水平仪校准两柱间的平行度误差＜2mm。

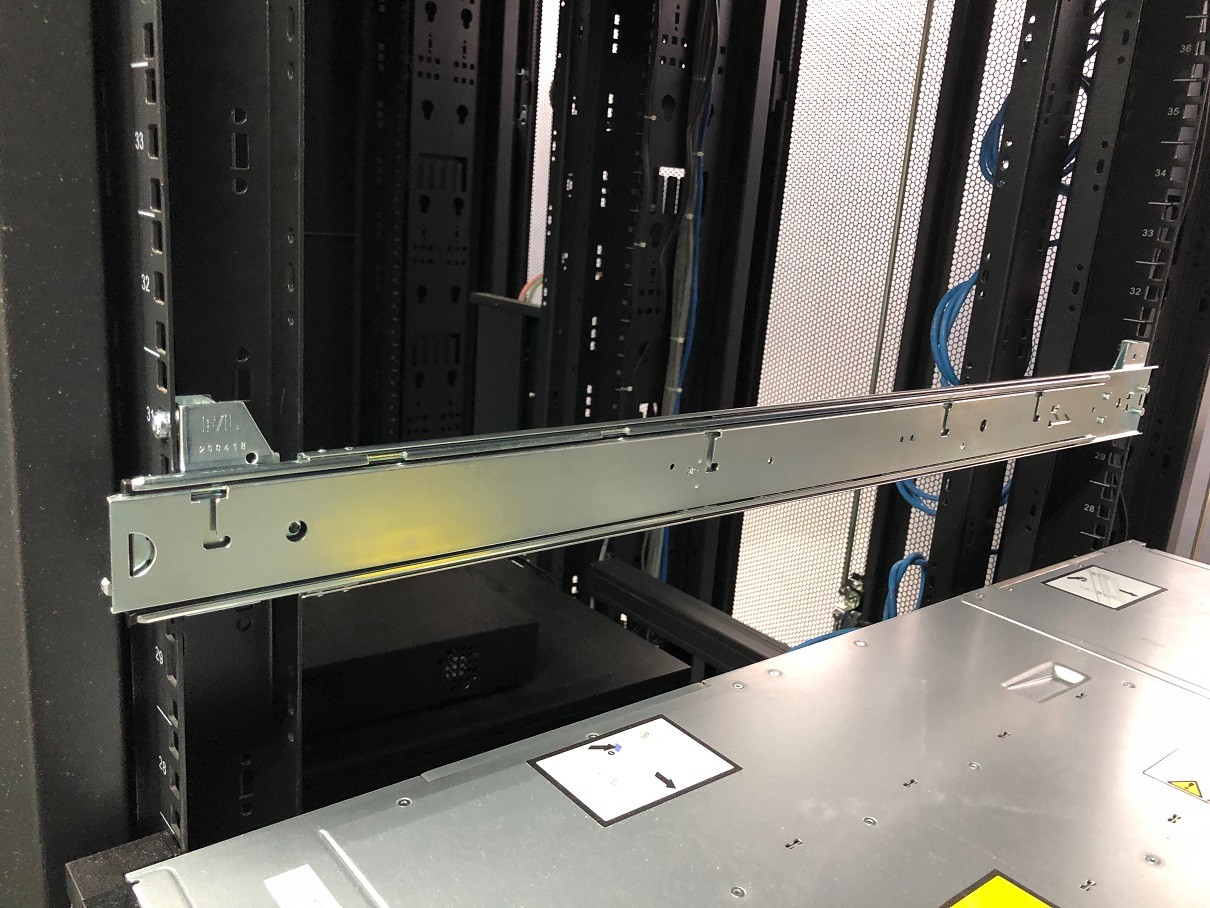

▶ Step 2：组装滑动导轨
| 部件名称 | 安装方式 | 注意事项 |
|---|---|---|
| 前导向槽 | 卡入机柜方孔条前端卡槽 | 确保弹簧销钉完全弹出 |
| 后支撑臂 | 通过快拆铰链与前段连接 | 调节角度使坡度≤5° |
| 防脱钩装置 | 嵌入导轨末端凹槽 | 测试手动拉扯无位移 |
▶ Step 3：固定服务器至导轨
- 将服务器沿导轨缓慢推入至限位挡块处；
- 依次拧紧四角的蝶形螺母（扭矩值参考说明书，一般为3-5N·m）；
- 轻晃机体检查稳固性,确认无晃动异响。
▶ Step 4：线缆管理优化
采用扎带附带电源线与网络跳线，保持与风扇进风口≥10cm距离，推荐使用理线器固定冗余线缆,避免阻碍散热通道。
调试与验证
| 检测项目 | 合格标准 | 异常处理方案 |
|---|---|---|
| 推拉顺畅度 | 单手可平稳抽出＞80%行程 | 调整导轨滚轮间隙或润滑 |
| 锁定可靠性 | 承受水平方向50N拉力不脱落 | 更换高强度弹簧插销 |
| 振动传导测试 | 工作状态下噪音＜65dB(A) | 加装橡胶减震垫片 |
常见问题与解答
Q1: 为什么服务器推入时感觉卡顿？
A: 可能原因包括：①导轨变形导致轨道偏移；②机房地面不平引发机柜倾斜；③滑块积尘影响滑动，建议用塞尺测量导轨直线度（允差≤0.5mm/m）,并用压缩空气清洁滑道。
Q2: 能否在不同品牌的机柜间通用导轨？
A: EIA-310标准规定了19英寸宽的主流规格，但深度和孔距可能存在差异，跨品牌使用时需注意：确认机柜立柱宽度≥482.6mm（19英寸）、侧板开孔符合ANSI/EIA兼容性要求，非标准机柜建议定制
