2u服务器导轨
U 服务器 导轨适配标准机架，承重稳固易安装，精准卡槽设计保障设备平稳

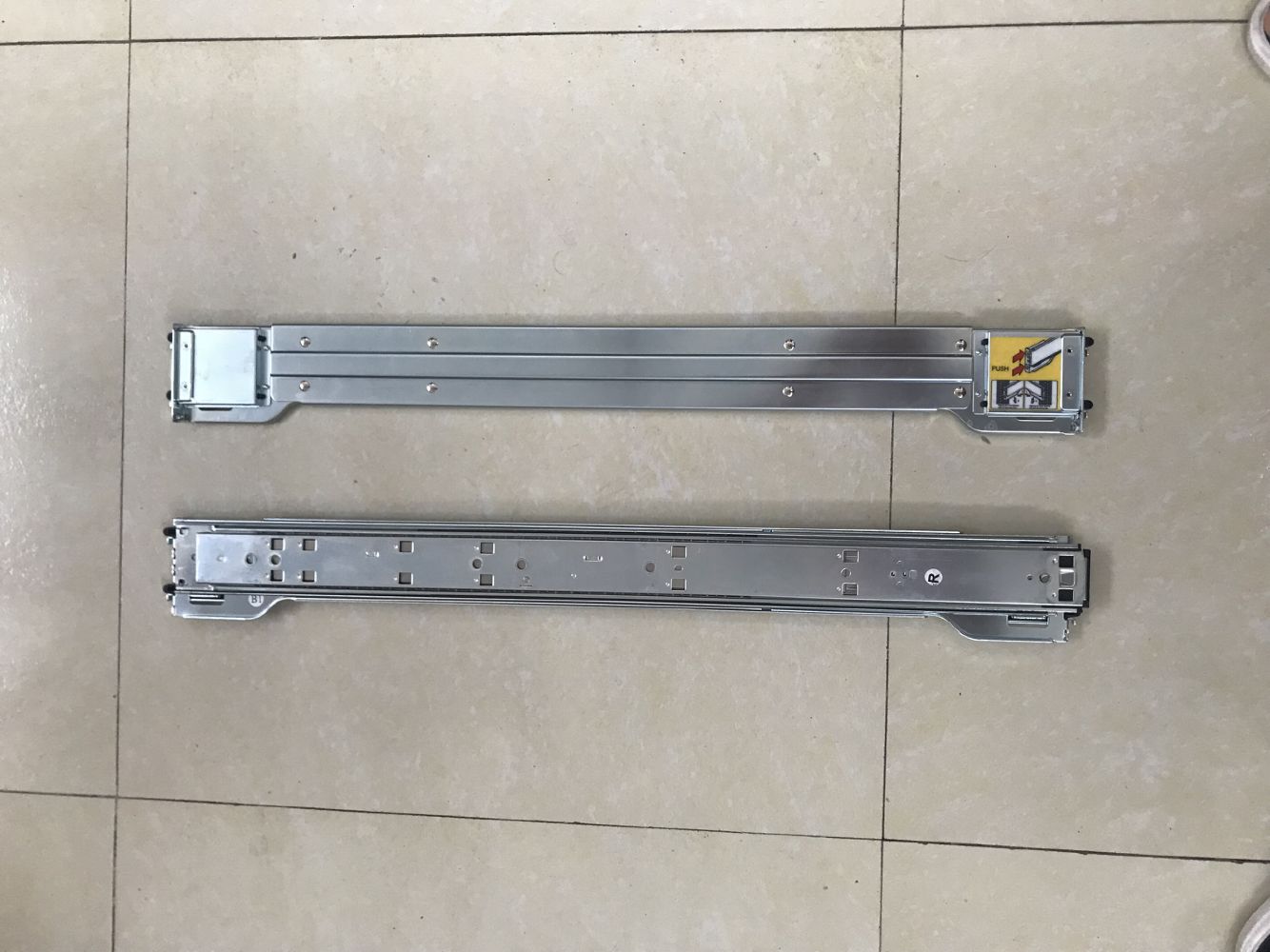

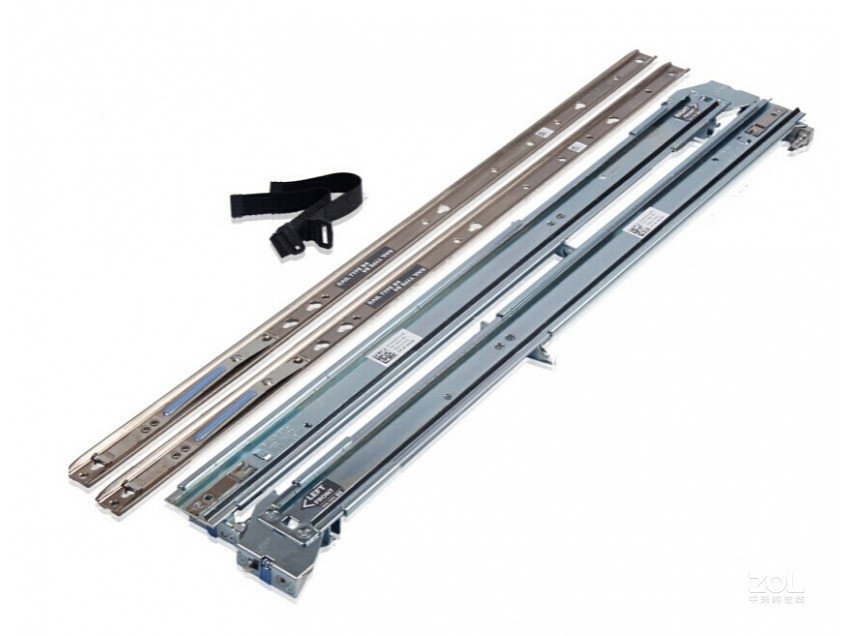

2U服务器导轨的基本概念
定义：2U服务器导轨是专为高度为2U（约88.9mm）的标准机架式服务器设计的安装配件，用于将服务器固定在19英寸标准网络机柜内部，其核心作用是确保设备稳定承载、精准对齐并便于维护。
适配性：严格匹配EIA-310标准的19英寸机柜孔距（前后立柱间距482.6mm），与主流品牌（如戴尔、惠普、超微）的2U服务器兼容。
结构组成与功能解析
| 部件名称 | 材质/工艺 | 主要功能 |
|---|---|---|
| 滑轨主体 | 冷轧钢板冲压成型 | 提供水平支撑，表面镀锌防腐蚀 |
| 调节脚（高度补偿器） | 金属旋钮+弹簧装置 | 适应不同机柜深度，允许±1~2U的位置微调 |
| 固定卡扣 | ABS塑料或金属快拆结构 | 快速锁紧服务器两侧，防止滑动；支持免工具拆卸 |
| 导向槽 | 模压凹槽带防滑纹理 | 引导服务器平稳滑入/推出，避免刮擦设备接口 |
| 接地端子 | 铜制螺丝孔 | 连接机柜接地系统，消除静电积累风险 |
安装步骤详解
-
预处理阶段
- 确认机柜剩余空间≥2U+冗余（建议预留至少1U散热间隙）；
- 清洁导轨表面异物,检查变形情况（可用水平仪校准平整度）。
-
装配流程
- 将两条导轨分别挂接至机柜两侧立柱的方形安装孔；
- 通过底部调节脚调整高度,使两导轨处于同一水平面；
- 把服务器沿导向槽推入到位,直至听到“咔嗒”声表明卡扣锁定成功。
-
注意事项
- 避免单侧受力导致导轨翘曲；
- 重型服务器建议增加中间辅助支撑；
- 确保线缆管理臂不影响导轨正常伸缩。
选型关键参数对照表
指标项 常规范围 影响场景举例 承重能力 50kg~150kg 高密度部署时需选择加强型导轨（如存储型服务器集群） 滑动顺畅度 阻力≤20N 频繁热插拔环境下降低操作人员劳动强度 耐腐蚀等级 IP20防护+盐雾试验48小时 边缘机房或化工园区等恶劣环境应用 兼容性认证 RoHS、CE、UL 出口项目必须满足目标市场的强制标准
常见问题与解答（FAQ）
Q1: 如果机柜内部空间不足，能否改造现有导轨？
A: 可通过更换短款导轨或采用斜向安装方案节省空间，但需注意：① 确保服务器风扇进风口不被遮挡；② 改造后仍需保留≥5cm的维护通道，建议优先选用紧凑型深度转换套件（如L型偏移适配器）。
Q2: 如何判断导轨是否需要更换？
A: 出现以下情况时应立即更换：① 金属疲劳导致的明显形变（用塞尺检测间隙＞1mm）；② 卡扣弹性失效无法自锁；③ 表面锈蚀面积超过30%，定期巡检可使用扭矩扳手测试固定螺栓紧固力矩是否衰减（标准值为8~
