广联达识别柱大样视频怎么看？柱大样钢筋怎么画

在广联达软件（如GTJ土建算量软件）中，识别柱大样是提升建模效率的关键步骤，通过导入CAD图纸并正确设置识别参数，可以将复杂的柱配筋图转化为三维模型中的构件数据，以下是详细的操作指南与注意事项。

前期准备与图纸处理

在进行识别之前,必须确保CAD图纸处于最佳识别状态，杂乱的线条和未清理的图层会导致识别失败或数据错误。

• 图纸清理：使用CAD自带的PURGE命令清理多余图层，删除与柱大样无关的标注、文字、轴线等干扰元素。
• 图层分离：建议将柱截面尺寸、柱配筋、柱编号等要素分别放置在不同的图层中，以便后续单独选择识别。
• 比例确认：检查CAD图纸的比例是否为1:1，如果图纸非1:1，需在广联达软件中通过“缩放”功能调整至正确比例，否则识别出的尺寸将严重失真。

柱大样识别操作流程

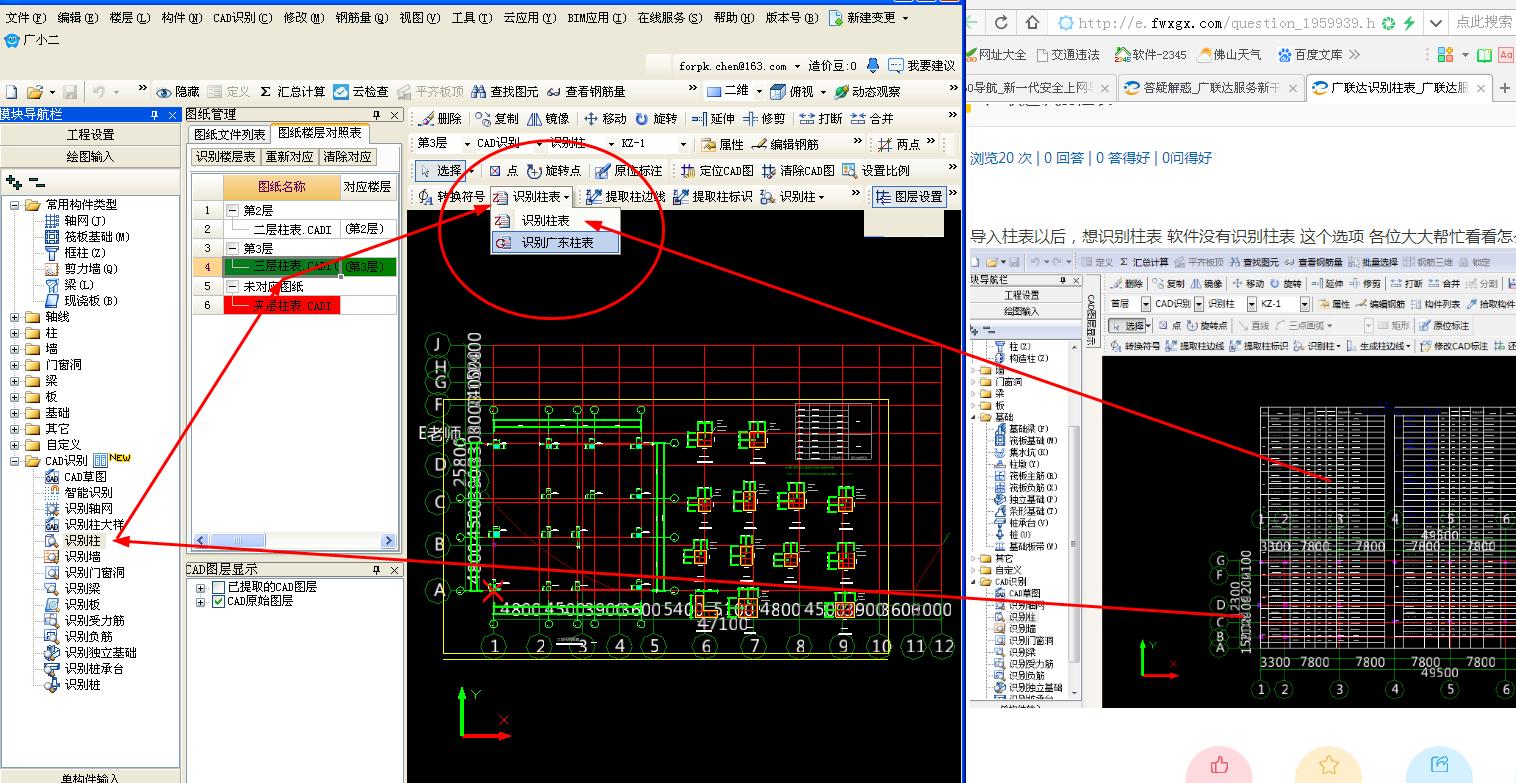

广联达软件提供了“识别柱大样”功能，通常位于“柱”构件模块下的“识别”菜单中。

定义识别区域

1. 进入【柱】构件界面。
2. 点击【识别】->【识别柱大样】。
3. 软件会提示选择CAD图纸中的柱大样区域,使用框选或点选方式，选中包含柱截面、配筋及编号的封闭区域。
4. 若图纸中有多个柱大样,可一次性全选，软件会自动区分不同的柱类型。

设置识别参数

在弹出的“识别柱大样”对话框中，需准确映射CAD要素与软件属性：

注意：若某项属性在图纸上没有单独标注（例如角筋与边筋相同），需手动在软件中统一输入或选择“不识别”。

执行识别与校验

1. 点击【确定】或【开始识别】。
2. 软件会自动解析CAD数据,并在列表中生成对应的柱构件。
3. 关键校验：识别完成后，务必检查生成的柱列表，重点核对：
   • 截面尺寸是否与图纸一致。
   • 配筋信息是否完整,有无遗漏。
   • 柱编号是否唯一且正确。

常见问题与处理技巧

• 识别失败或数据为空：

  • 检查CAD文字是否被炸开（Explode），如果文字是块（Block），需先将其分解。
  • 检查字体是否兼容,广联达对某些特殊CAD字体支持不佳，建议将图纸字体替换为 hztxt.shx 或 simhei.ttf。

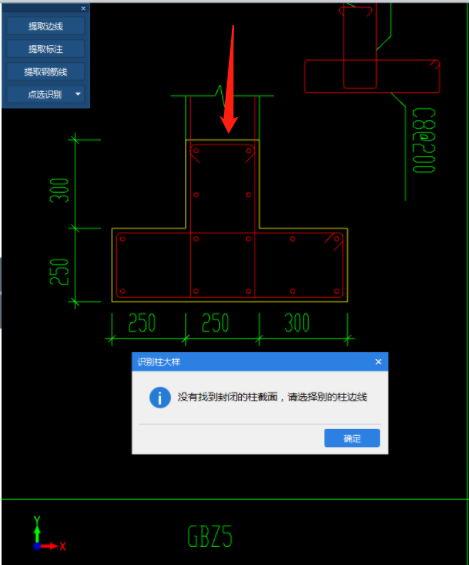

  • 确认尺寸线是否闭合,对于非标准矩形柱，确保尺寸标注线清晰且未被遮挡。

• 多边形柱识别：

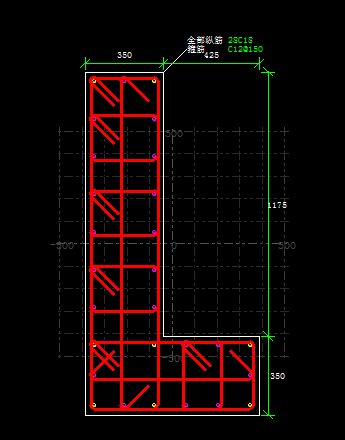

  • 对于异形柱（如L形、T形、多边形），广联达支持“识别异形柱大样”，操作逻辑类似，但需额外指定“角点”或“边线”。
  • 建议先绘制一个标准的矩形柱作为参考,再使用“编辑异形柱”功能调整节点坐标。

• 批量修改：

  若识别后发现多处配筋错误,可使用“批量修改”功能，通过筛选条件（如柱编号包含“KZ”）一次性修正所有同类柱的属性，避免逐个修改的低效操作。

识别后的建模检查

识别完成后,不要立即进行工程量计算，建议执行以下检查：

1. 三维视图检查：切换到三维视图，观察柱的位置是否与轴线对齐，截面方向是否正确。
2. 属性对比：随机抽取几个柱，对比软件属性与原始CAD图纸，确保无误。
3. 节点设置：检查柱与梁、板的连接节点设置是否符合平法图集要求（如锚固长度、搭接方式）。

相关问题与解答

在识别柱大样时，如果CAD图纸中的配筋文字是“多行文字”且包含特殊符号，导致软件无法正确提取数据，应该如何解决？

解答：

这种情况通常是因为CAD文字格式复杂，软件正则表达式无法匹配，解决方法如下：

1. 简化文字：在CAD中，将复杂的多行文字改为简单的单行文字（MText 改为 Text），并去除所有特殊符号（如将“Φ”改为“phi”或直接用字母“F”代替，并在软件中手动修正）。
2. 手动输入：如果只有少数几根柱出现此问题，建议放弃自动识别该部分的配筋，改为手动在广联达软件中输入属性。
3. 使用“识别文字”功能辅助：先使用“识别文字”功能将配筋文字提取到表格中，再手动将表格数据导入或复制到柱属性中。

识别柱大样后，发现柱的截面尺寸正确，但配筋信息全部缺失，可能的原因有哪些？

解答：

配筋信息缺失通常由以下原因导致：

1. 未指定配筋识别区域：在“识别柱大样”对话框中，虽然选择了截面和编号，但未在“箍筋”或“纵筋”字段中指定对应的CAD文字或标注，需重新进入设置，明确指定配筋文字所在的图层或对象。
2. 文字被合并或隐藏：CAD图纸中配筋文字可能被合并到其他图层，或者被其他图形对象遮挡，需检查图层可见性，并尝试炸开（Explode）相关块。
3. 字体编码问题：CAD中的配筋文字使用了广联达无法识别的自定义字体或编码，解决方法是将CAD图纸中的字体统一替换为系统标准字体（如宋体、仿宋），然后重新识别。
4. 识别范围错误：选择的识别区域过大或过小，导致软件无法准确定位配筋文字与柱截面的对应关系，建议缩小选择范围，仅选中单个柱大样进行试识别。
