pc机中的网络适配器有哪些功能是涉及到物理层的

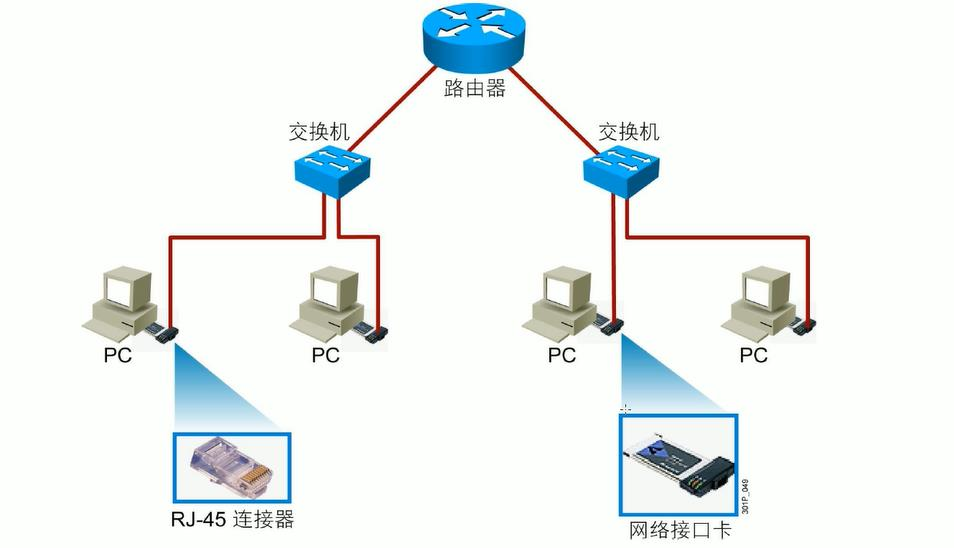

在计算机网络体系结构中，物理层是OSI参考模型的最底层，负责在物理介质上传输原始比特流，其核心功能是定义机械特性、电气特性、功能规程和过程规程，确保数据信号能够在物理介质（如双绞线、光纤、同轴电缆等）上可靠传输，PC机中的网络适配器（又称网卡、Network Interface Card, NIC）作为计算机接入网络的硬件接口，其功能贯穿物理层和数据链路层，其中涉及物理层的功能是实现网络通信的基础，具体可从信号编码与解码、数据帧的物理封装、物理连接管理、信号传输与接收、电气特性适配以及物理层状态监测等维度展开分析。
信号编码与解码：比特流与物理信号的转换
物理层的核心任务之一是将数据链路层传递的比特流（0和1）转换为适合物理介质传输的物理信号，并在接收端将物理信号还原为比特流，这一过程由网络适配器的编码器和解码器完成，不同类型的网络适配器根据物理介质和传输速率的不同，采用不同的编码方案：
- 以太网适配器：在10Mbps/100Mbps速率下，常采用曼彻斯特编码（如10BASET）或4B/5B编码（如100BASEFX），将每个比特映射为特定的电平或相位变化，以同步时钟信号并消除直流分量；在千兆以太网（1000BASET）中，则采用8B/10B编码或更高效的PAM5（脉冲幅度调制）编码，将8比特数据映射为10比特符号或5种不同幅度的电平，以提高传输效率。
- 无线局域网适配器（WiFi）：在物理层采用直接序列扩频（DSSS）或正交频分复用（OFDM）技术，将比特流映射到不同频率和相位的子载波上，通过射频信号（如2.4GHz或5GHz频段）传输，接收端则通过解调和解扩恢复原始比特流。
编码与解码功能确保了比特流与物理信号之间的准确映射,是数据能够在物理介质上传输的前提。
数据帧的物理封装：添加物理层前导码与帧起始定界符
数据链路层传递的数据帧（如以太网帧）在物理层传输前，需要添加物理层特有的前导码（Preamble）和帧起始定界符（Frame Start Delimiter, FSD），这一过程由网络适配器的物理层芯片（PHY芯片）完成。
- 前导码：由7字节（56比特）的“10101010”序列组成，用于接收端的时钟同步，使接收方适配器与发送方适配器的时钟频率保持一致；
- 帧起始定界符：由1字节（8比特）的“10101011”组成，标志数据帧的正式开始，与前导码共同构成物理层的“帧头”。
在接收端，适配器会检测前导码和FSD，确认帧的起始位置后，才会提取后续的数据链路层帧信息，这种物理层封装确保了接收端能够准确识别帧的边界,避免因时钟偏差或信号干扰导致的数据错位。
物理连接管理：介质相关接口（MAI）与自动协商

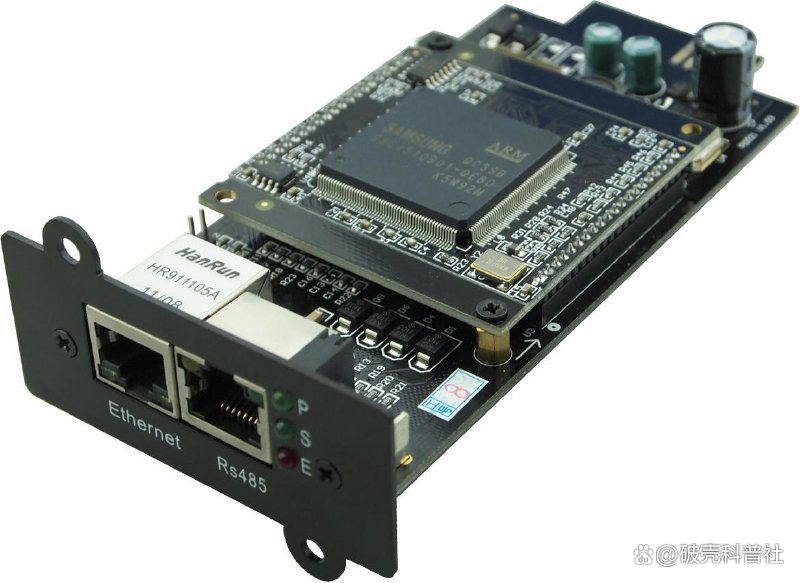

网络适配器通过物理连接接口（如RJ45接口、光纤LC接口等）与物理介质相连，接口的电气特性和机械特性需符合物理层标准，适配器还支持自动协商（AutoNegotiation）功能，通过物理层的链路脉冲（Link Pulse）与对端设备交换速率、双工模式（半双工/全双工）等信息，自动选择双方都支持的传输参数（如1000Mbps全双工、100Mbps半双工等），避免因参数不匹配导致的通信失败。
10/100/1000Mbps自适应以太网适配器在连接时，会发送快速链路脉冲（Fast Link Pulse, FLP）包含自身支持的模式，对端设备响应后，双方协商确定最优工作模式，这一过程完全由物理层硬件实现,无需操作系统干预。
信号传输与接收：调制、解调与信号放大
适配器的发送端需将编码后的数字信号调制成适合物理介质传输的模拟信号（如电信号、光信号、射频信号），并通过驱动电路增强信号功率，确保信号在传输介质中的衰减后仍能被正确接收；接收端则通过前置放大器和滤波电路对微弱的接收信号进行放大和滤波，再通过解调电路还原为数字信号。
- 有线适配器：如以太网适配器通过RJ45接口输出差分电信号（如100BASETX使用RJ45的1/2、3/6引脚发送差分信号，4/5、7/8引脚接收差分信号），信号驱动芯片确保信号幅度符合IEEE 802.3标准（如峰峰值电压22.5V）；接收端则通过变压器耦合和信号调理电路消除共模干扰，提取有效信号。
- 光纤适配器：将电信号转换为光信号（通过激光器或LED），光信号通过光纤传输后，接收端的光电二极管再将光信号转换为电信号，适配器需支持不同的光波长（如850nm多模、1310nm单模）和光功率（如10dBm到30dBm），确保信号传输质量。
电气特性适配：阻抗匹配与信号完整性
物理层定义了接口的电气特性（如阻抗、电压范围、噪声容限等），网络适配器需通过硬件设计确保与物理介质的电气特性匹配，避免信号反射和衰减。
- 以太网适配器的RJ45接口内置阻抗匹配变压器（通常为100Ω或120Ω），与双绞线的 characteristic impedance（ characteristic impedance）匹配，减少信号在接口处的反射；
- 适配器的PHY芯片内置电压比较器和施密特触发器，对输入信号进行整形，消除噪声干扰，确保信号的“高电平”和“低电平”判决准确（如以太网中，高电平≥2.5V，低电平≤0.5V）。
物理层状态监测：链路状态指示与故障诊断
适配器的物理层芯片会实时监测物理链路的状态，并通过LED指示灯（如Link/Act灯）向用户反馈连接状态（如链路是否建立、是否有数据传输），适配器支持物理层自检功能，如：
- 链路脉冲检测：持续检测对端设备发送的链路脉冲（如10BASET的正常链路脉冲NLP或快速链路脉冲FLP），若在一定时间内未收到脉冲，则判定链路断开；
- 信号质量监测：通过误码率统计（如CRC错误计数）和信号强度检测（如接收信号强度指示RSSI），判断物理介质是否存在干扰或衰减，若信号质量低于阈值，则触发链路断开或重新协商。
网络适配器物理层功能归纳表
| 功能维度 | 具体实现方式 | 标准示例 |
|---|---|---|
| 信号编码与解码 | 曼彻斯特编码、8B/10B编码、OFDM调制等 | IEEE 802.3（以太网）、IEEE 802.11（WiFi） |
| 数据帧物理封装 | 添加7字节前导码+1字节帧起始定界符 | Ethernet II帧物理层前导 |
| 物理连接管理 | 自动协商（FLP脉冲）、介质相关接口（RJ45/LC） | IEEE 802.3u（自动协商标准） |
| 信号传输与接收 | 差分信号驱动、光信号调制/解调、信号放大与滤波 | 100BASETX（双绞线）、1000BASELX（光纤） |
| 电气特性适配 | 阻抗匹配变压器、电压比较器、施密特触发器 | IEEE 802.3（电气特性规范） |
| 物理层状态监测 | LED指示灯、链路脉冲检测、误码率统计、RSSI监测 | MII/RMII接口（状态寄存器定义） |
相关问答FAQs
Q1：网络适配器的物理层功能与数据链路层功能有何区别？
A：物理层功能专注于比特流的物理传输，包括信号编码/解码、物理介质连接、信号调制/解调等，处理的是电信号、光信号等物理量；数据链路层功能则关注帧的封装、差错控制（CRC校验）、流量控制和介质访问控制（如CSMA/CD），处理的是数据帧的逻辑结构，物理层确保比特流在双绞线上正确传输，而数据链路层通过MAC地址和帧校验序列确保数据帧的完整性和寻址正确性。
Q2：为什么千兆以太网适配器需要支持PAM5编码，而百兆以太网使用曼彻斯特编码？
A：百兆以太网（100BASETX）采用曼彻斯特编码，每个比特对应一次电平变化，编码效率为50%（1比特→2个信号单元），速率较低但实现简单；千兆以太网（1000BASET）需在相同频带内传输更高数据量，采用PAM5编码（5种不同幅度的电平），每个信号单元可传输2.5比特（log₂5≈2.32，实际通过4DPAM5技术实现4比特/4个符号），编码效率提升至125%（8比特→10个符号），满足千兆速率需求,同时通过回声消除和干扰抑制技术应对多对双绞线间的串扰问题。
