Pcs7如何配置opc服务器？步骤与注意事项详解

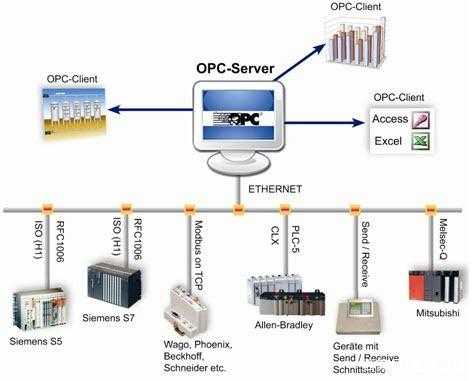

在工业自动化领域,西门子PCS7系统与OPC服务器的配置是实现数据交互与监控的重要环节，OPC（OLE for Process Control）作为一种标准化的工业通信协议，能够为不同品牌、不同协议的设备提供统一的数据访问接口，PCS7作为西门子推出的过程控制系统，其与OPC服务器的配置主要涉及PCS7侧的OPC UA服务器设置、客户端连接参数配置以及数据映射等关键步骤，下面将详细展开配置流程及注意事项。

PCS7 OPC UA服务器基础设置

PCS7系统默认集成OPC UA服务器功能，无需额外安装软件，但需确保系统中已安装“SIMATIC OPC UA Server”组件，在PCS7项目树中展开“SIMATIC Manager”界面，通过“Options > Set PG/PC Interface”确认通信接口配置正确，通常建议使用“MPI/DP”或“TCP/IP”协议，确保PCS7控制器与工程站之间的通信畅通，需在PCS7项目中创建或启用OPC UA服务器的实例：在“Hardware Configuration”中，右键点击PLC站点的“Rack0”，选择“Insert Object > OPC UA Server”，系统将自动生成OPC UA服务器对象，此时需服务器的名称、端口号等基础信息，默认端口号为4840，若需修改需确保端口未被其他程序占用。

OPC UA服务器的参数配置

双击生成的OPC UA服务器对象，进入属性配置界面，在“Security”选项卡中，需设置服务器的安全策略，包括“Application URI”（建议使用唯一标识符，如“urn:simatic:pcs7:opcua:server”）、“Product Name”（显示名称，如“PCS7 OPC UA Server”）以及“Security Policies”，根据安全需求选择“None”（无加密，仅适用于内网环境）、“Basic256Sha256”（推荐，支持加密与证书验证）或“Aes128_Sha256_RsaOaep”，若选择加密策略，需生成或导入服务器证书：点击“Create Self Signed Certificate”生成自签名证书，或通过“Import”导入受信任的CA证书，并将证书绑定到服务器实例，在“Access Control”选项卡中，可配置用户访问权限，支持Windows用户账户或自定义OPC UA用户组，需为客户端连接创建具有读写权限的用户账户，并设置密码。

PCS7变量与OPC UA地址空间的映射

OPC UA服务器的核心功能是将PCS7的过程变量（Tags）映射到OPC UA的地址空间，供客户端访问，在PCS7项目中，需通过“Symbol Table”定义需要对外发布的变量，例如模拟量输入标签“AI_Temperature”、数字量输出标签“DO_Pump”等，变量定义完成后，使用“NetPro”工具创建连接：在“NetPro”中，右键点击“OPC UA Server”对象，选择“New Connection > OPC UA Client”，此处需注意，PCS7作为服务器端，实际配置中需确保变量已添加到OPC UA服务器的“Address Space”中，更高效的映射方式是通过“SIMATIC OPC UA Configuration Tool”（独立工具或集成在TIA Portal中），该工具可直接扫描PCS7符号表，将变量批量导入OPC UA服务器的“Objects”节点下，将“AI_Temperature”映射到OPC UA节点的“ObjectsPCS7AITemperature”路径，并设置数据类型（如Double）、访问权限（Read/Write）及采样周期（默认1000ms，可根据需求调整）。

客户端连接测试与故障排查

配置完成后,需通过OPC UA客户端工具（如西门子“OPC UA Scout”、UaExpert或第三方工具）连接测试，在客户端中输入服务器IP地址、端口号、安全策略及用户凭据，若连接成功，应能看到PCS7发布的变量节点，若连接失败，需排查以下问题：首先检查PCS7服务器的防火墙设置，确保4840端口（或其他自定义端口）已开放；其次确认服务器证书是否正确导入客户端受信任证书列表；最后通过“OPC UA Configuration Tool”查看服务器状态，确保变量映射无错误（如数据类型不匹配、变量未激活等），对于实时性要求较高的场景，需在PCS7中调整OPC UA服务器的“Publishing Interval”参数，平衡数据更新频率与网络负载。

配置过程中的注意事项

1. 安全性优先：不建议在生产环境中使用“None”安全策略，应启用证书加密与用户认证，防止未授权访问。
2. 变量管理：避免一次性发布过多变量，可按工艺区域或功能模块分类创建OPC UA节点，便于客户端管理。
3. 性能优化：对于高频变化的变量（如高速计数器），可适当降低采样周期，避免网络拥堵；对于低频变量（如报警状态），可延长采样周期以减少服务器负载。
4. 版本兼容性：确保客户端与PCS7 OPC UA服务器的OPC UA规范版本一致（如OPC UA 1.04），部分旧版本客户端可能不支持新特性。

相关问答FAQs

Q1：PCS7 OPC UA服务器连接提示“证书不可信”，如何解决？

A：此问题通常因客户端未导入服务器证书导致，需在PCS7 OPC UA服务器中导出服务器证书（.cer文件），然后在客户端的证书管理器中将证书导入“受信任的证书存储”中，若使用自签名证书，需确保客户端与服务器系统时间同步，避免证书过期验证失败。

Q2：如何优化PCS7 OPC UA服务器的数据发布性能，减少延迟？

A：可通过以下方式优化：①在“OPC UA Configuration Tool”中调整“Publishing Interval”，对非关键变量延长周期；②启用“Subscriptions”机制，客户端订阅特定变量而非轮询，减少服务器负担；③将变量按数据类型分组发布，避免混合高低频变量在同一订阅组中；④确保PCS7与客户端之间的网络带宽充足，优先使用工业以太网并关闭不必要的网络服务。
