pdu串发送长短信怎么操作？分片重组要注意什么？

在移动通信和物联网应用中，PDU串发送长短信是一种常见的技术手段，尤其在没有标准短信接口或需要底层控制短信内容的场景下，PDU（Protocol Data Unit）协议是GSM/GPRS网络中短信传输的核心规范，通过特定的编码格式将短信内容转换为二进制数据，再通过AT指令等方式发送至模块，长短信的发送并非简单的单条短信扩展，而是涉及短信拼接、分段标识、编码优化等多个技术环节，本文将详细解析PDU串发送长短信的原理、流程及实现细节。

PDU串基础与长短信的定义

PDU串是短信模块与网络交互的二进制数据表示形式，其结构因短信类型（发送、接收）、编码方式（7bit、8bit、UCS2）而异，长短信通常指超过单条短信容量限制的文本消息，GSM标准中单条短信的payload长度受限于140字节（7bit编码时160字符，8bit/UCS2编码时70字符），当内容超出此限制时，需通过“短信拼接”（Concatenated Short Messages）技术将长短信拆分为多条分段短信,接收端再按顺序重组。

长短信的核心技术：短信拼接（SMS Concatenation）

短信拼接基于3GPP TS 23.040标准，通过引入“用户数据头”（User Data Header, UDH）实现分段标识，UDH位于PDU串的用户数据部分，前缀为“00”（UDH长度标识），后跟具体分段信息,典型的UDH结构如下：

• UDH头：1字节（固定为“00”）
• IE标识（Information Element）：1字节（拼接短信的IE标识为“00”）
• IE长度：1字节（固定为“03”）
• 分段信息：3字节
  • 参考号（Reference Number）：1字节（同一长短信的分段共享相同参考号）
  • 分段总数：1字节（长短信总段数）
  • 当前段序号：1字节（当前分段序号,从1开始）

一条分为3段的长短信，其UDH部分可表示为“00 05 00 03 01 03 02”（注：实际需转换为十六进制PDU格式）。

PDU串发送长短信的完整流程

数据准备与分段编码**：根据文本类型选择编码方式（中文通常用UCS2，英文可选7bit优化）。

• 分段计算：单段可用长度=总payload长度UDH长度（UCS2编码时UDH占6字节，故单段可用134字节），300字节的中文文本需分为3段（300/134≈2.24，向上取整）。
• UDH插入：每段短信前添加UDH,并填充分段信息。

PDU串生成（以UCS2编码为例）

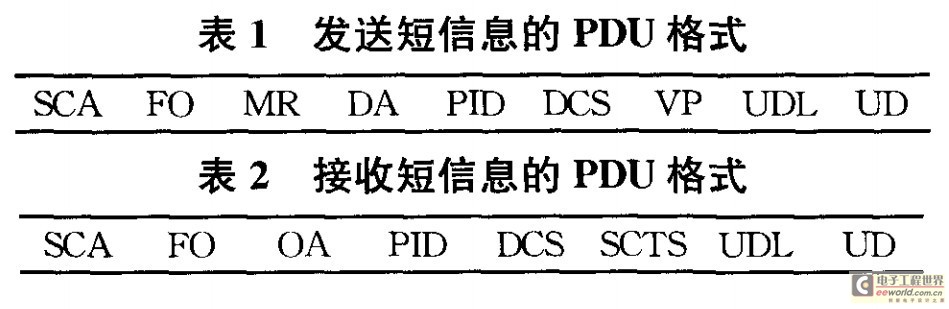

单条短信的PDU结构（发送格式）为：

SCA PDUType MR DA PID DCS VP UDL UD

• SCA：服务中心号码（Service Center Address），格式为“91+号码BCD码”，如“9131881234567F”表示+861381234567。
• PDUType：短信类型，发送时为“11”（TPMessageCommandField=0，TPMessageTypeIndicator=01）。
• MR：消息引用号（2字节，可自增）。
• DA：目标号码（TPDestinationAddress），格式同SCA，如“9131887654321F”。
• PID：协议标识（TPProtocolIdentifier），通常为“00”。
• DCS：数据编码方案（TPDataCodingScheme），UCS2编码时为“08”。
• VP：有效期（TPValidityPeriod），可选“FF”表示最大有效期。
• UDL：用户数据长度（TPUserDataLength），UCS2编码时为字节数,需包含UDH长度。
• UD：用户数据（TPUserData），即编码后的文本+UDH。

分段PDU示例：

假设发送“Hello, this is a long SMS test!”（分段为3段），参考号为“0x12”，分段信息为“03 01 03 02 03”：

• 第一段PDU（部分）：0011000A9131887654321F0008000045D00708102030103020300480065006C006C006F002C00200074006800690073002000690073002000610020006C006F006E006700200053004D005300200074006500730074002100

  （注：实际需完整计算MR、UDL等字段）

AT指令发送

通过串口AT指令将PDU串发送至模块，常用指令为：

AT+CMGS=<length><CR>PDU串<CtrlZ>

其中<length>为PDU串长度（不含<CR>和<CtrlZ>）。

关键参数与注意事项

1. 编码方式选择：

   • 7bit编码：适合英文，压缩率高但需处理字符表（如扩展表）。
   • UCS2编码：支持多语言，但占用空间大，需精确计算分段。
   • 8bit编码：适合二进制数据（如图片）。

2. 分段参数一致性：同一长短信的所有分段必须共享相同的参考号和分段总数，否则接收端无法重组。

3. 模块兼容性：部分旧模块可能不支持UDH或分段重组，需提前验证模块AT指令集（如AT+CMGF=0设置为PDU模式）。



4. 发送间隔控制：分段短信需按顺序发送，建议间隔200500ms，避免接收端乱序。

常见问题与解决方案

为什么长短信接收后显示乱序或丢失？

原因：分段短信的参考号或分段总数不一致，或发送间隔过短导致模块处理异常。

解决：检查UDH中的分段信息是否正确，确保分段间发送间隔≥200ms，并在发送前通过AT+CMGS指令的响应确认每段成功。

如何优化长短信的发送效率？

优化方向：

• 编码压缩：对纯英文文本使用7bit编码，减少分段数量。
• 批量发送：利用AT指令的+CMGS参数支持连续发送，减少指令交互开销。
• 错误重传：通过AT+CMGL查询未发送成功的短信，实现分段重传机制。

相关问答FAQs

Q1: 长短信的分段是否收费？

A1: 是的，长短信按实际发送的分段条数收费，一条分为3段的长短信会扣除3条短信的套餐费用，因此需在发送前评估成本,必要时提示用户缩短内容。

Q2: 如何确保长短信在弱信号环境下不丢失？

A2: 可通过以下方式增强可靠性：1）在发送前检测信号强度（AT+CSQ指令），确保RSSI≥85dBm；2）启用模块的短信存储功能（AT+CPMS），将未成功发送的短信保存在SIM卡或模块内存中，待信号恢复后重试；3）实现应用层的确认机制,接收端返回ACK信号后继续发送下一段。
