pdm数据库设计

pdm数据库设计是信息系统开发中的核心环节,其质量直接影响系统的性能、可扩展性和可维护性，pdm（产品数据管理）系统作为产品全生命周期数据的载体，需要通过合理的数据库设计实现对产品结构、版本、文档、流程等信息的有效管理，以下从需求分析、概念设计、逻辑设计、物理设计及优化等方面详细阐述pdm数据库设计的关键要点。

需求分析是数据库设计的起点,需明确系统的管理对象和业务场景，pdm系统的核心需求通常包括产品结构管理（bom管理）、文档管理、工作流管理、变更管理、权限管理等，产品结构管理需支持多层级bom（如ebom、mbom）的构建与查询，文档管理需实现版本控制、审批流程绑定，变更管理需记录变更请求、审批过程及影响分析，需求分析阶段需通过用户访谈、业务流程梳理等方式，形成详细的数据字典和业务规则文档，明确实体属性、实体间关系及操作频率。

概念设计阶段需将需求转化为实体关系模型（er模型），pdm系统中的核心实体包括产品（product）、部件（component）、文档（document）、用户（user）、部门（department）、工作流（workflow）等，实体间关系主要包括：产品与部件构成“组成”关系（一对多），部件与文档存在“关联”关系（多对多），用户与部门是“所属”关系（多对一），工作流与文档绑定（一对一），一个产品可包含多个部件，一个部件可属于多个产品（多对多关系需通过中间表实现），一个文档可关联多个部件，一个部件可关联多个文档，此阶段需使用er图直观展示实体及关系，确保模型覆盖所有核心业务需求，并避免冗余和冲突。

逻辑设计阶段将er模型转化为关系模式,并规范化处理，根据数据库范式理论，通常需达到第三范式（3nf），以减少数据冗余和操作异常，产品实体可设计为（产品id，产品名称，型号规格，创建时间，所属部门id），部件实体为（部件id，部件名称，类型，版本号，父部件id），文档实体为（文档id，文档名称，类型，版本，创建人，创建时间），对于多对多关系，如部件与文档的关联，需设计中间表（部件文档关联表：部件id，文档id，关联类型），需定义主键（如产品id）、外键（如所属部门id引用部门表的主键），以及索引（如常用查询字段），逻辑设计阶段还需考虑业务规则，如bom的多层级结构可通过递归表（部件表中包含父部件id）实现，版本控制可通过添加版本号字段和状态字段（如草稿、发布、冻结）实现。

物理设计阶段需根据具体数据库管理系统（如oracle、mysql）和硬件环境，设计存储结构、索引策略和分区方案，大表（如bom表）可按产品线或时间分区以提高查询效率；频繁查询的字段（如产品名称、文档名称）需创建索引，但需注意索引对插入、更新操作的影响；lob类型数据（如大型文档）可单独存储，仅保留路径信息在表中，需考虑数据类型选择，如使用varchar2存储变长字符串，number存储数值，date存储日期时间，避免使用text类型以优化性能，对于并发操作，需通过事务隔离级别（如read committed）和锁机制（如行锁）保证数据一致性。

性能优化是数据库设计的重要环节,需从查询效率、存储空间和并发能力三方面入手，查询优化可通过sql语句调优（如避免select *，使用join代替子查询）、索引重建、视图封装复杂查询实现；存储优化可通过数据压缩（如oracle的tablespace compression）、归档历史数据（如将旧版本文档迁移到历史表）减少冗余；并发优化可通过连接池管理数据库连接，使用存储过程封装业务逻辑减少网络开销，对于bom多层级查询，可采用递归查询（oracle的with recursive）或闭包表（closure table）设计，避免多次关联导致的性能问题。

数据安全与权限设计不可忽视,pdm系统通常包含敏感数据（如产品设计图纸、成本信息），需通过角色权限模型（rbac）控制访问，定义角色“设计师”“审核员”“管理员”，角色关联权限（如设计师可创建和编辑文档，审核员可审批文档，管理员可管理用户），权限控制可通过数据库视图（如仅显示用户有权限的产品和文档）或应用层逻辑实现，需设计审计日志表（操作人、操作时间、操作类型、操作对象），记录关键数据变更，满足合规性要求。

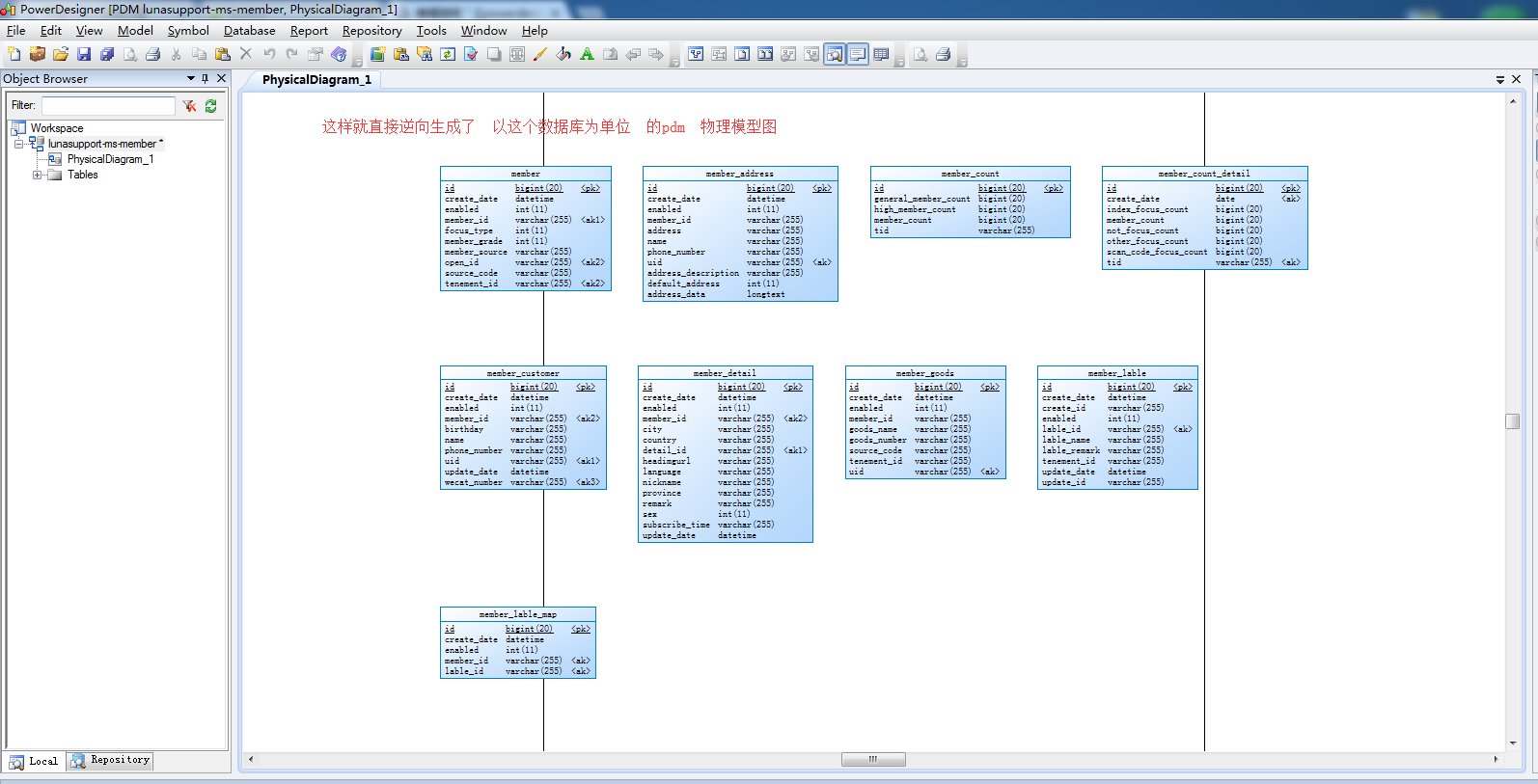

实施与维护阶段需进行数据库建模工具（如powerdesigner、erwin）的设计验证，通过脚本生成数据库结构，并进行测试数据加载和性能测试，上线后需定期监控数据库性能（如通过awr报告、慢查询日志），优化索引和sql语句，同时做好数据备份（如全量备份+增量备份）和灾难恢复方案。

相关问答FAQs：

1. 问：pdm数据库设计中如何处理bom的多层级结构？

   答：可采用递归表设计（部件表中包含父部件id字段，通过递归查询获取子节点）或闭包表设计（额外存储节点间的路径关系，如祖先id和后代id），闭包表查询效率更高但存储空间较大，需根据业务场景选择。

2. 问：pdm系统中的文档版本控制如何实现？

   答：可通过文档表添加版本号和状态字段，每次更新时创建新版本记录（版本号递增，原版本状态置为“历史”），并关联当前版本标识；同时设计版本关联表记录版本间关系（如从哪个版本分支或合并），确保版本可追溯。
