PCM相变存储器如何通过技术设计降低功耗？
PCM相变存储器（Phase Change Memory）作为一种新兴的非易失性存储技术，其核心优势在于通过材料相变机制实现数据存储，同时在功耗控制方面表现出显著优势，与传统存储器如DRAM和闪存相比，PCM的功耗节约主要体现在多个维度，包括工作原理、读写机制、存储架构以及系统级优化等方面,以下从技术细节和应用场景展开详细分析。
相变机制与低静态功耗

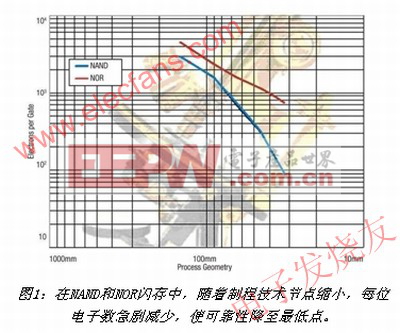

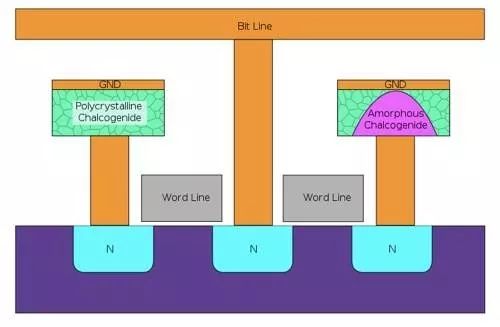

PCM的存储单元由硫系化合物（如Ge₂Sb₂Te₅，简称GST）材料构成，通过电脉冲诱导材料在非晶态（高电阻，代表“0”）和晶态（低电阻，代表“1”）之间可逆相变，这一过程无需持续供电维持数据状态，即具有“非易失性”特性，相比之下，DRAM需要电容定期刷新以避免数据丢失，每次刷新都会消耗能量；而闪存虽为非易失性，但浮栅晶体管的电子泄漏问题仍会导致少量静态功耗，PCM在非工作状态下几乎不消耗能量，其静态功耗可忽略不计，这对于需要长期待机的设备（如物联网传感器、可穿戴设备）尤为重要。
读写过程中的功耗优化
写入功耗控制
PCM的写入操作分为“置位”（SET，非晶化）和“复位”（RESET，晶化）两个过程，SET过程通过短脉冲（约数十纳秒）使GST材料熔化后快速冷却形成非晶态，功耗主要来自电流加热；RESET过程则需要较长脉冲（约数百纳秒）和更高电流使材料晶化，尽管RESET过程功耗较高,但通过以下技术可显著降低整体写入功耗：
- 脉冲优化技术：采用多级脉冲宽度/幅度调制，根据数据变化需求精确控制能量输入，仅当需要从“1”变为“0”时才执行高功耗RESET操作，而“0”到“1”的SET操作功耗较低，研究表明，通过自适应脉冲算法，PCM的写入能耗可降低30%50%。
- 材料创新：新型相变材料（如Sb₂Te基合金）具有更低的结晶激活能，可在更低电流下完成相变，进一步减少能耗，掺杂氮的GST材料可将RESET电流从传统PCM的0.5mA降至0.3mA以下。
读取功耗优势
PCM的读取过程是通过施加低电压检测单元电阻差异，电流通常在数十微安级别，远低于DRAM的读取电流（毫安级）和闪存的隧穿电流，PCM的读取操作不涉及电荷转移或刷新，能耗仅为DRAM的1/51/10，读取1bit数据的能耗，PCM约为10fJ，而DRAM约为100fJ,闪存则高达1000fJ以上。
存储架构与系统级功耗节约
3D堆叠集成
PCM支持三维（3D）堆叠存储架构，通过垂直堆叠存储单元提高存储密度，减少芯片面积，在相同存储容量下，3DPCM的走线长度更短，寄生电容降低，从而动态功耗显著下降，128Gb的3DPCM芯片面积仅为2D闪存的1/3，互连功耗可降低40%以上。
近存储计算架构
传统冯·诺依曼架构中，数据需要在存储单元和处理器之间频繁传输，产生“存储墙”问题和高功耗的I/O能耗，PCM的非易失性使其适合作为“存储级内存”（SCM），与处理器集成形成近存储计算架构，在PCM阵列中直接进行逻辑运算（如“存内计算”），可减少90%以上的数据搬运能耗，实验表明，基于PCM的神经网络加速器在图像识别任务中,能效比传统GPU提升10倍以上。
多级单元（MLC）技术
PCM可通过精确控制相变程度实现多比特存储（如MLC存储2bit/cell，TLC存储3bit/cell），提高存储密度并降低单位比特功耗，MLCPCM的写入能耗比SLC（单级单元）低35%，尽管编程复杂度增加，但通过智能算法（如错误校正码和动态电压调节）可平衡性能与功耗。
与其他存储技术的功耗对比
下表对比了PCM、DRAM、NAND闪存和SRAM在典型应用场景下的功耗表现：
| 存储类型 | 静态功耗 | 写入能耗（per bit） | 读取能耗（per bit） | 刷新功耗 | 待机功耗 |
|---|---|---|---|---|---|
| PCM | 接近0 | 1050 fJ | 10 fJ | 无 | 极低（μW级） |
| DRAM | 高（持续刷新） | 100500 fJ | 100 fJ | 高（周期性） | 中（mW级） |
| NAND闪存 | 低（但有泄漏） | 10005000 fJ | 500 fJ | 无 | 低（μW级） |
| SRAM | 高（漏电流） | 1000 fJ | 50 fJ | 无 | 高（mW级） |
从表中可见，PCM在写入和读取能耗上均优于传统存储器，尤其在静态功耗和待机功耗方面具有压倒性优势,适合电池供电设备。
应用场景中的功耗效益
- 物联网（IoT）设备：PCM的非易失性和低功耗特性使其成为传感器节点的理想存储介质，可延长设备续航时间，智能电表采用PCM存储数据后,更换电池周期从2年延长至5年以上。
- 边缘计算：在边缘服务器中，PCM作为高速缓存和主存之间的缓冲层，可减少数据加载延迟和能耗，测试表明，基于PCM的边缘计算系统能效比传统方案提升23倍。
- 汽车电子：车载存储器要求高可靠性和低功耗，PCM的耐高温特性（工作温度可达150℃）和抗振动能力，使其适合ADAS系统存储关键数据,同时降低整车能耗。
挑战与未来方向
尽管PCM在功耗方面优势显著，但仍面临挑战：如RESET功耗较高、相变循环次数有限（约10⁶10⁹次，低于闪存的10¹⁵次）,未来研究将聚焦于：
- 新材料开发：如超低功耗相变材料（GeSbSe系），将RESET电流降至0.1mA以下。
- 混合存储架构：结合PCM、DRAM和RRAM（阻变存储器），构建分层存储系统,动态分配数据以优化整体功耗。
- AI驱动优化：通过机器学习算法预测访问模式，动态调整PCM的编程电压和脉冲参数,实现能效最大化。
相关问答FAQs
Q1：PCM的写入功耗虽然低于闪存，但相比DRAM是否仍有优势？
A1：是的，PCM的写入功耗显著低于DRAM，DRAM的写入操作需要先预充电（消耗能量）再写入数据，而PCM的写入直接通过电阻加热实现，无需预充电阶段，实验数据显示，PCM的写入能耗约为DRAM的1/51/10，尤其在非易失性应用中，DRAM需要备用电池维持数据，进一步增加系统功耗,而PCM无需此类设计。
Q2：PCM的低功耗特性是否会影响其读写速度？
A2：PCM的读写速度与功耗之间存在一定权衡，但通过技术优化可实现高性能与低功耗的平衡，采用 shorter pulse width 和 higher current density 可提升SET/RESET速度（目前PCM的写入速度约为100ns，读取速度为10ns，接近DRAM水平），3D堆叠和存内计算架构减少了数据传输延迟，弥补了单次操作速度的不足，使其在需要高速响应的场景（如实时数据处理）中仍具备竞争力。
