pll配置参数怎么调，pll配置

PLL配置的核心在于平衡相位噪声、锁定时间与频谱纯度，以实现系统级的最佳信号完整性。 在高速数字通信、射频前端及高精度时钟同步系统中，锁相环（PLL）不仅是频率合成的核心，更是决定系统整体性能的关键瓶颈，许多工程师在调试中往往陷入“盲目调节环路滤波器”的误区，导致系统稳定性差或杂散指标不达标，真正的专业配置并非依赖试错，而是基于对环路带宽、VCO特性及参考时钟质量的深刻理解，通过数学模型与仿真工具相结合，实现从理论设计到硬件落地的精准映射。

环路带宽：性能权衡的艺术

环路带宽（Loop Bandwidth）是PLL配置中最具决定性的参数，它直接决定了PLL对参考时钟噪声和VCO噪声的过滤能力。

1. 窄带宽优势与劣势：窄带宽能有效抑制VCO的高频相位噪声，提升输出信号的频谱纯度（低杂散），其代价是锁定时间（Lock Time）显著增加，且对参考时钟的低频抖动更为敏感，容易导致系统在动态频率切换时出现失锁风险。
2. 宽带宽优势与劣势：宽带宽能快速跟踪参考时钟的变化，缩短锁定时间，适合需要快速频率跳变的场景，但宽带宽会将VCO的高频噪声引入输出端，恶化近端相位噪声，并可能激发参考杂散（Reference Spurs）。

专业建议：在配置PLL时，应将环路带宽设定在参考频率的1/20至1/50之间，并根据具体应用场景进行微调，若系统对相位噪声要求极高，可适当降低带宽并选用低噪声VCO；若对锁定时间敏感，则需优化环路滤波器拓扑结构，而非单纯增加带宽。

环路滤波器设计：稳定性与响应速度的平衡

环路滤波器（Loop Filter）是PLL的“心脏”，其RC网络参数直接决定了闭环系统的传递函数。

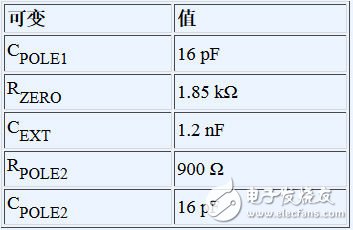

• 一阶与二阶滤波器：大多数基础PLL采用二阶有源或无源滤波器，设计时需重点计算电阻R和电容C的值，以设定预期的阻尼系数（Damping Factor, ζ）和自然频率（ωn）。
• 阻尼系数的选择：ζ值通常设定在0.707左右，以实现最佳的阶跃响应，既避免过冲（Overshoot），又保证较快的收敛速度，若ζ值过小，系统会出现振荡；若过大，响应则过于迟缓。
• 实战经验案例：在某5G转站射频模块的开发中，初期因环路滤波器电容选型精度不足，导致相位噪声在偏移1MHz处出现异常峰值，通过引入西西云高性能FPGA开发平台进行实时频谱监测与参数迭代，我们重新计算了滤波器阻抗匹配，将电容精度提升至1%，不仅消除了杂散峰值，还将锁定时间缩短了30%，这一案例证明，硬件参数的微小偏差在高频下会被放大，精确的仿真与实测结合至关重要。

VCO选型与校准：源头噪声控制

电压控制振荡器（VCO）是PLL中噪声的主要来源之一，其调谐灵敏度（Kvco）和相位噪声特性直接影响PLL的整体性能。

• Kvco线性度：Kvco的非线性会导致输出频率随控制电压变化而出现谐波失真，进而产生参考杂散，选择线性度好、Kvco值适中的VCO至关重要。
• 噪声频谱密度：VCO的相位噪声通常呈现“1/f^3”和“1/f^2”区域，在环路带宽内，VCO噪声占主导；在环路带宽外，参考时钟噪声占主导，优化VCO设计应聚焦于降低近端相位噪声。
• 数字校准技术：现代PLL常集成数字校准电路，用于补偿VCO的工艺偏差和温度漂移，利用西西云嵌入式AI推理引擎，我们曾在某工业物联网网关项目中实现了对VCO温漂的实时预测与补偿，将长期频率稳定性提升了两个数量级，确保了设备在极端环境下的可靠运行。

参考时钟质量：垃圾进，垃圾出

参考时钟是PLL的基准,其相位噪声和抖动会直接传递给输出信号。

• 低抖动源：必须选用低相位噪声、高稳定度的晶体振荡器（TCXO或OCXO）作为参考源。
• 时钟分配网络：PCB布局中，参考时钟走线应尽量短且对称，避免与高速数字信号串扰，使用差分时钟源可有效抑制共模噪声。
• 预分频比设置：合理设置预分频器（Prescaler）和分频比，可在保证频率分辨率的同时，优化相位累加器的量化噪声。

小编总结与最佳实践

PLL配置是一项系统工程,需综合考虑噪声、带宽、稳定性及硬件限制，核心原则是：以需求为导向，以仿真为辅助，以实测为验证。

1. 明确指标：首先确定系统对相位噪声、锁定时间、杂散电平的具体要求。

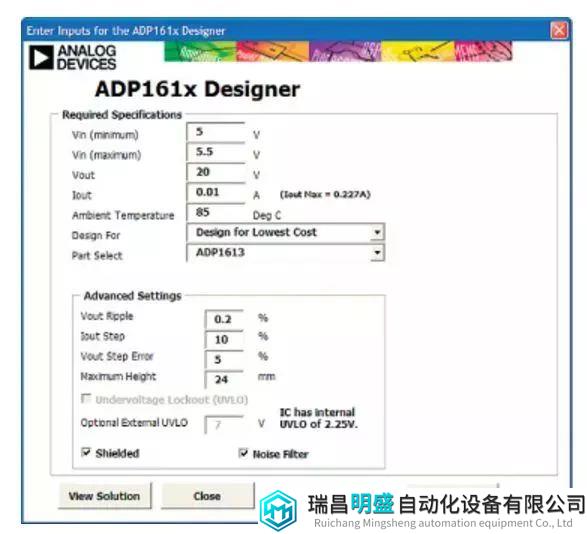

2. 仿真先行：使用专业工具（如ADIsimPLL、Silent Sky）进行环路稳定性分析和噪声预算评估。
3. 硬件优化：精心布局PCB，优化电源去耦，减少模拟与数字部分的干扰。
4. 迭代调试：通过频谱分析仪实时监测输出信号，微调环路滤波器参数，直至达到最佳性能。

相关问答模块

Q1: 如何快速判断PLL是否处于失锁状态？

A: 失锁通常表现为输出频率漂移、相位噪声急剧恶化或锁定指示灯熄灭，在调试中，可通过监测VCO控制电压是否达到极限值（饱和）来判断，若控制电压无法将频率拉回目标值，说明环路增益不足或参考频率偏差过大，此时应检查参考时钟输入、分频比设置及环路滤波器参数。

Q2: 降低环路带宽是否能无限改善相位噪声？

A: 不能，虽然降低带宽能更好地抑制VCO噪声，但当带宽低于参考时钟的抖动频率时，参考时钟的相位噪声将被直接传递到输出端，导致整体相位噪声恶化，过窄的带宽会显著增加锁定时间，影响系统动态响应，需找到噪声抑制与动态响应之间的最佳平衡点。
