Dell R420服务器如何配置RAID磁盘阵列？
Dell PowerEdge R420 作为一款经典的双路机架式服务器，凭借其出色的稳定性和性价比，在中小企业和部门级应用中广受欢迎，为确保数据安全、提升存储性能，为其配置磁盘阵列（RAID）是至关重要的第一步，本文将详细介绍Dell R420的RAID配置流程、关键选项及注意事项。
配置前的准备工作
在开始配置之前,充分的准备可以避免不必要的麻烦和数据丢失风险。
- 硬件确认：确保已安装足够数量的SAS或SATA硬盘，并且这些硬盘已被服务器正确识别，Dell R420通常支持3.5英寸或2.5英寸硬盘配置。
- 控制器识别：明确服务器使用的RAID控制器，R420可能配备板载SATA控制器（支持基本RAID 0/1）或选配的PERC（PowerEdge RAID Controller）卡，如PERC H310、H710或H710P，PERC卡功能更强大，支持更多RAID级别和高级特性。
- 数据备份：这是最重要的一步。 创建新的RAID阵列（虚拟磁盘）会清除其上所有硬盘的现有数据，请务必提前备份所有重要数据。
了解RAID控制器选项
R420的存储能力很大程度上取决于其RAID控制器。
- 板载SATA控制器：通常以AHCI或RAID模式呈现，在RAID模式下，它仅支持RAID 0和RAID 1，适合对性能和冗余要求不高的基础应用。
- PERC H310：一款入门级的硬件RAID卡，支持RAID 0、1、5、10，为中小企业提供了可靠的硬件RAID解决方案。
- PERC H710/H710P：中高端RAID卡，带有缓存（H710P为1GB NV缓存），支持更多高级功能，如快速初始化、在线容量扩展等，性能更强，适合对I/O性能要求较高的数据库或虚拟化环境。
通过生命周期控制器配置RAID
Dell生命周期控制器是配置RAID最便捷的方式,无需启动操作系统。
- 进入生命周期控制器：重启服务器，在看到Dell Logo时，屏幕右上角会提示按F10进入System Setup或Lifecycle Controller。
- 导航至RAID配置界面：在Lifecycle Controller主菜单中，选择“硬件配置”或类似的选项。
- 选择控制器：系统会列出检测到的存储控制器，选择您要配置的PERC卡或板载控制器。

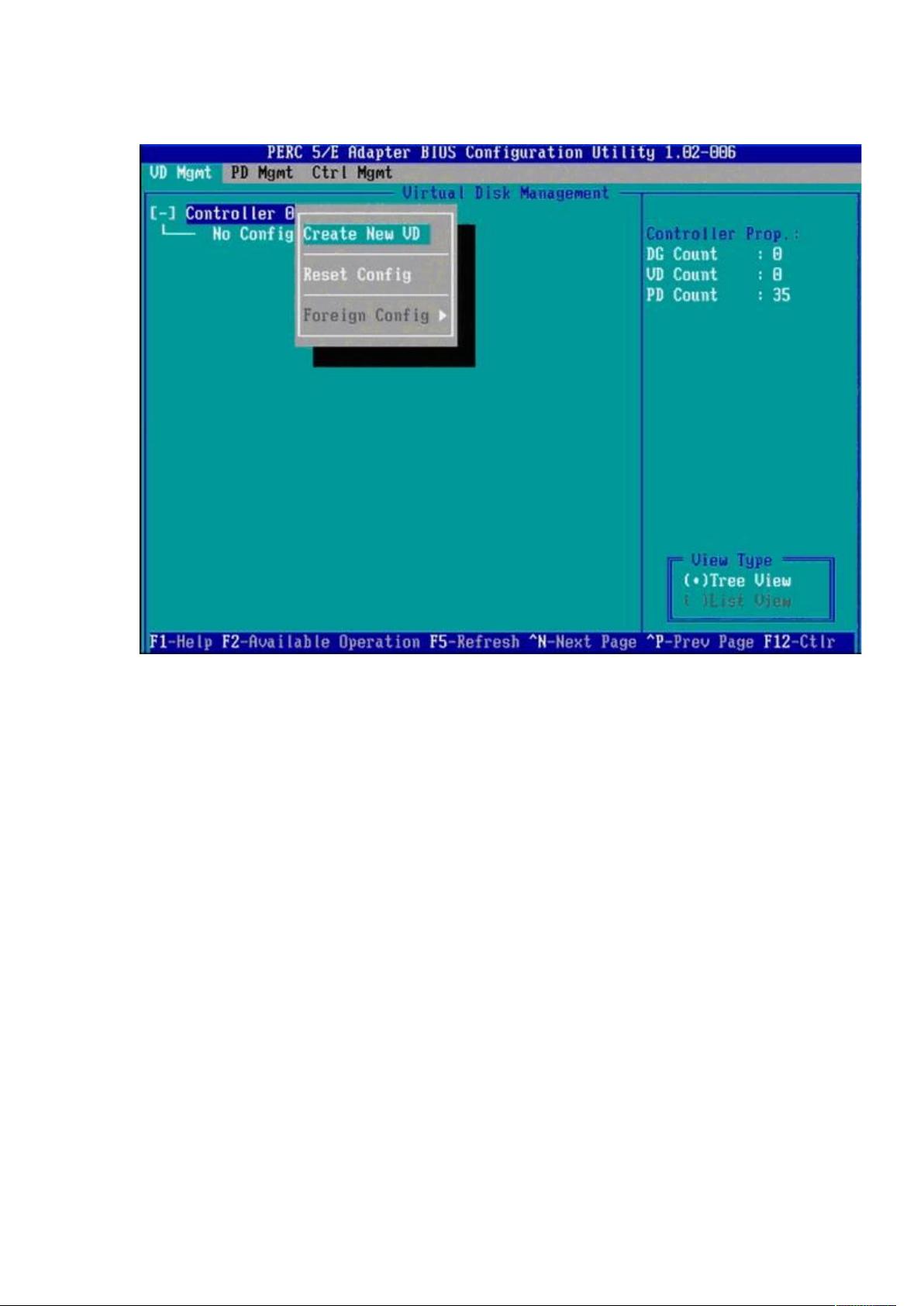

- 创建虚拟磁盘：进入控制器管理界面后，选择“创建虚拟磁盘”。
- 选择RAID级别：根据您的需求选择合适的RAID级别，下表对比了常见RAID级别的特性。
| RAID级别 | 所需硬盘 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| RAID 0 | 1或更多 | 性能极高，读写速度快，无容量损失 | 无数据冗余，一块硬盘损坏则数据全部丢失 | 临时数据存储、对性能要求极高但对数据安全无要求的场景 |
| RAID 1 | 2（偶数） | 数据冗余性高，读取性能好 | 容量利用率50%，写入性能与单盘相当 | 操作系统盘、重要文件存储，追求高可靠性 |
| RAID 5 | 3或更多 | 兼顾性能、容量和冗余，允许一块硬盘损坏 | 写入性能相对较低，重建时间较长 | 文件服务器、Web服务器、通用数据存储 |
| RAID 10 | 4或更多（偶数） | 数据冗余性高，读写性能都非常出色 | 容量利用率50%，成本较高 | 数据库、虚拟化平台等对性能和可靠性要求极高的应用 |

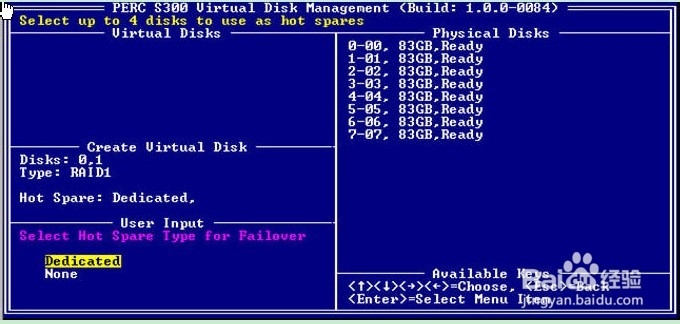

- 选择物理磁盘：勾选您希望加入该RAID阵列的物理硬盘。
- 配置高级属性：可以设置虚拟磁盘的名称、条带大小、读写策略等，对于大多数应用，保持默认设置即可。
- 确认并创建：检查配置摘要，确认无误后选择“创建虚拟磁盘”，系统会提示此操作将清除数据，再次确认后，控制器将开始创建并初始化阵列。
创建虚拟磁盘后的操作
RAID阵列创建完成后,它将以一个“虚拟磁盘”的形式存在，您就可以安装操作系统了，在安装过程中（如Windows Server或Linux），操作系统安装程序会识别到这个由RAID控制器提供的单一逻辑驱动器，而不是多个独立的硬盘，您只需像对待普通硬盘一样对其进行分区和格式化即可。
相关问答 (FAQs)
问题1：我可以在配置RAID后，通过添加新硬盘来扩展现有RAID 5阵列的容量吗？
解答：这取决于您的RAID控制器，如果您使用的是PERC H710或H710P等中高端控制器，并且固件支持，那么通常可以进行“在线容量扩展”（OCE），您只需将新的、容量相同或更大的硬盘插入服务器，然后通过生命周期控制器或Dell OpenManage Server Administrator (OMSA)工具，将新硬盘添加为“热备盘”或直接扩展到现有的虚拟磁盘中，整个过程可能需要较长时间来重组数据，但请注意，入门级的PERC H310通常不支持此功能。
问题2：如果我的RAID 1阵列中的一块硬盘发生故障，我该怎么办？
解答：不必惊慌，RAID 1的设计就是为了应对这种情况，您的数据仍然是安全的，因为所有数据都完整地保存在另一块正常的硬盘上，服务器通常会通过指示灯（故障灯亮起）和系统日志发出警报，您需要做的是：1) 确认哪块硬盘故障；2) 购买一块规格（容量、接口、转速）相同或更大的新硬盘；3) 在服务器断电后，小心地拔出故障硬盘，并插入新硬盘；4) 重新启动服务器，RAID控制器会自动检测到新硬盘并开始“重建”数据，重建期间，阵列处于降级状态，性能可能略有下降，但数据依然可访问，重建完成后，RAID 1阵列将恢复到正常的冗余状态。
