Solidworks装配体配置有哪些关键步骤与常见疑问？
在机械设计和工程领域,SolidWorks是一款功能强大的三维CAD软件，它不仅能够帮助设计师进行零件的设计，还能通过装配体功能实现零件之间的组合和交互，本文将详细介绍SolidWorks装配体的配置过程，包括基本步骤、关键技巧以及注意事项。
SolidWorks装配体配置的基本步骤
创建装配体文件
在SolidWorks中,首先需要创建一个新的装配体文件，这可以通过点击“新建”按钮，在弹出的对话框中选择“装配体”模板来完成。

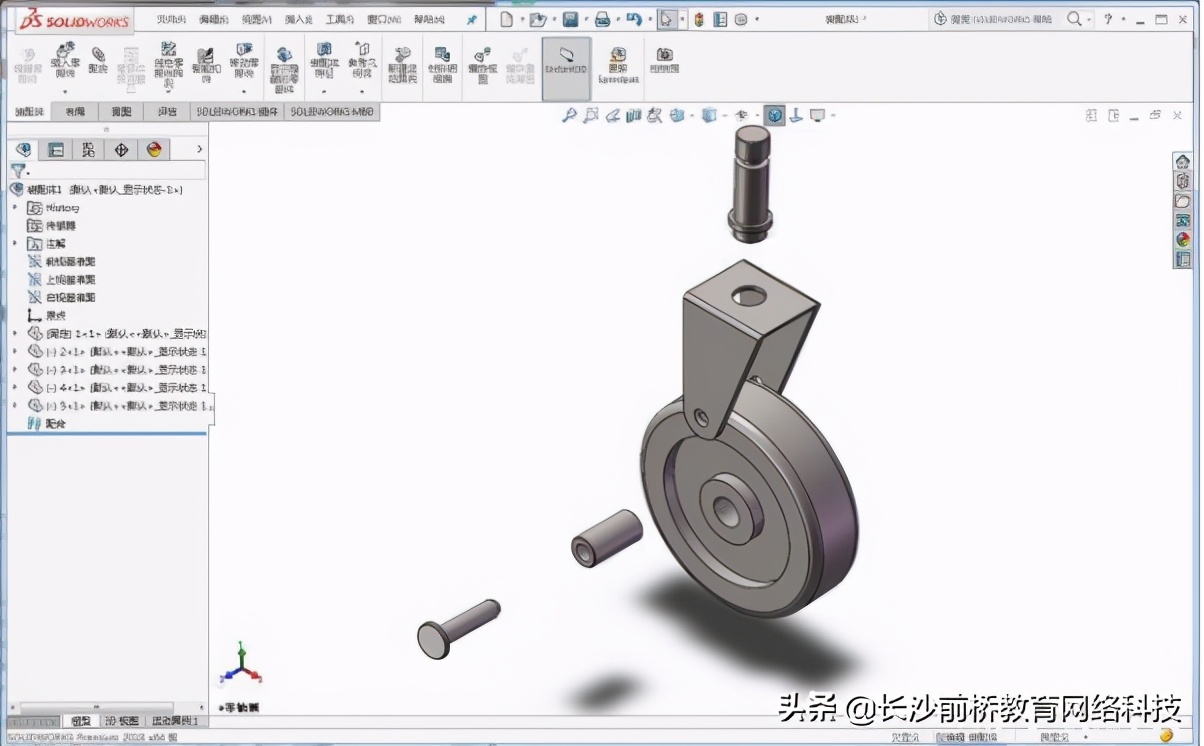

添加组件
在装配体文件中,可以通过“组件”工具栏添加新的组件，可以选择单个零件或多个零件进行添加。

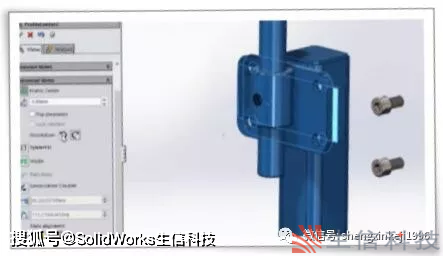

定位组件
添加组件后,需要对其进行定位，SolidWorks提供了多种定位方式，包括线性、角度、对齐等。
配置组件
在装配体中,可以对组件进行配置，配置可以包括尺寸、角度、颜色等属性的修改。
SolidWorks装配体配置的关键技巧
使用“装配体组件”工具栏
SolidWorks的“装配体组件”工具栏提供了多种辅助工具，如“配合”、“约束”、“配合对齐”等，这些工具可以帮助用户快速完成组件的定位和约束。
利用“装配体库”
SolidWorks的装配体库中包含了大量的标准组件和装配体,用户可以直接从库中拖拽所需组件到装配体中，提高设计效率。

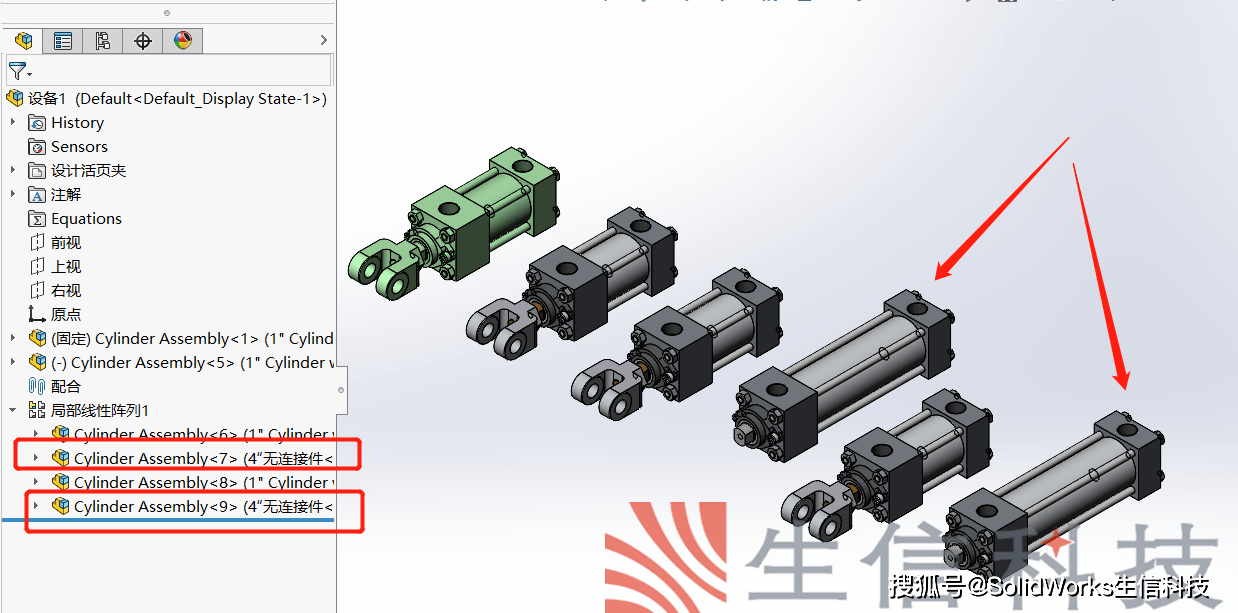

使用“装配体实例”
在装配体中,如果需要重复使用相同的组件，可以使用“装配体实例”功能，这样可以避免重复设计，节省时间。
SolidWorks装配体配置的注意事项
保持组件的关联性
在装配体配置过程中,保持组件之间的关联性非常重要，这可以通过设置合适的配合和约束来实现。
优化装配体结构
在装配体设计中,应考虑结构的优化，包括组件的布局、连接方式等，以提高产品的性能和可靠性。
检查装配体干涉
在装配体配置完成后,应仔细检查是否存在组件之间的干涉，可以通过SolidWorks的“干涉检查”功能来实现。
案例分析
以下是一个简单的案例,展示如何使用SolidWorks进行装配体配置。
案例：设计一个简单的机械臂
- 创建一个新的装配体文件。
- 添加底座、关节、臂杆等组件。
- 使用“配合”工具对组件进行定位和约束。
- 配置组件的尺寸和角度。
- 检查装配体是否存在干涉。
FAQs
问题1：如何在SolidWorks中添加组件？
解答：在SolidWorks中，可以通过点击“组件”工具栏中的“添加组件”按钮，选择所需零件或装配体文件，然后将其拖拽到装配体中。
问题2：如何检查装配体中的干涉？
解答：在SolidWorks中，可以通过点击“工具”菜单，选择“干涉检查”功能，系统会自动检测装配体中存在的干涉，并显示干涉区域。
通过以上步骤和技巧,用户可以有效地在SolidWorks中进行装配体配置，提高设计效率和质量。
