交换机梯子配置的详细步骤及注意事项有哪些？
在构建现代化、安全的企业网络时，交换机作为核心设备，其功能早已超越了简单的二层转发，高级交换机，尤其是三层交换机，常常承担着路由和安全策略的重任，在交换机上配置梯子（虚拟专用网络）是一项关键技能，它能够在公共网络或不安全的网络中，建立起加密的通信隧道，确保数据传输的机密性和完整性。

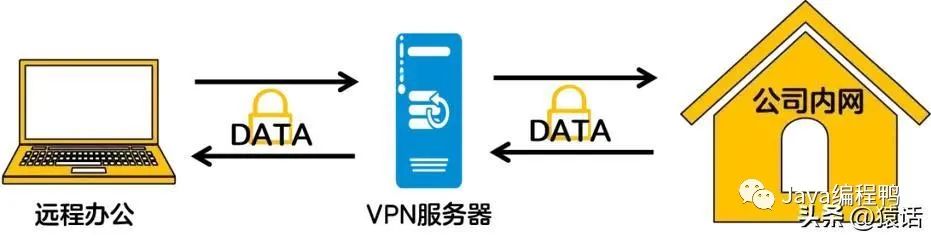

为何需要交换机梯子？
交换机梯子的应用场景主要集中在网络核心层或汇聚层,其目的在于为整个网络或关键业务区提供无缝的安全连接，其价值体现在以下几个方面：
- 分支机构安全互联：对于拥有多个分支机构的企业，可以通过在总部和分支机构的出口三层交换机上配置站点到站点的IPsec 梯子，将所有地理位置分散的办公室安全地整合到一个逻辑统一的私有网络中，员工可以像访问局域网一样访问总部的资源。
- 数据中心内部安全隔离：在大型数据中心内，不同业务系统（如生产、测试、开发）可能部署在不同的VLAN中，通过在核心交换机上配置VLAN间的梯子隧道，可以为需要跨VLAN通信的敏感业务（如数据库服务器与应用服务器之间）提供额外的加密保护，即使同一交换机上的其他VLAN被攻破，也能保证关键数据的安全。
- 加密网络管理流量：网络设备自身的管理流量（如Telnet、SSH、SNMP）是潜在的攻破入口，通过配置管理梯子，可以确保网络管理员只能通过加密隧道访问和管理交换机，有效防止管理信息被窃听或改动。
- 构建低成本专线：相比昂贵的MPLS专线，利用互联网或现有网络资源，通过交换机梯子构建的安全通道，是一种极具成本效益的广域网互联方案。

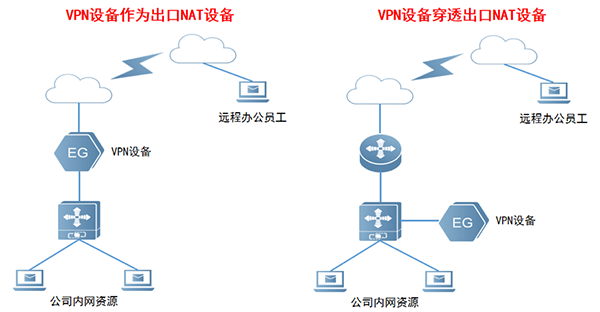

核心梯子协议概览
在交换机上配置梯子,通常会涉及以下几种主流协议，它们各有侧重，适用于不同场景。
| 协议类型 | 主要特点 | 典型应用场景 |
|---|---|---|
| IPsec (Internet Protocol Security) | 提供网络层加密和认证，安全性高，支持多种加密算法，协议成熟稳定，是行业标准。 | 站点到站点梯子，数据中心互联，保护网络层流量。 |
| SSL/TLS 梯子 | 基于应用层，穿透性好，无需安装客户端（或使用轻量级客户端），配置相对简单。 | 远程用户访问内部资源，但高端交换机也可用于特定应用的代理。 |
| GRE (Generic Routing Encapsulation) | 本身不加密，仅是封装协议，能将多种网络层协议（如IPX、多播）封装在IP隧道中，常与IPsec结合使用（GRE over IPsec）。 | 传输不支持IPsec的协议流量，如动态路由协议的多播更新。 |
对于交换机而言,IPsec 梯子是最为常见和核心的配置类型。
交换机IPsec 梯子配置通用步骤
尽管不同厂商（如Cisco, H3C, Huawei）的命令行接口（CLI）存在差异，但其配置逻辑和核心步骤是相通的，以下以一个典型的站点到站点IPsec 梯子为例，阐述其配置流程。

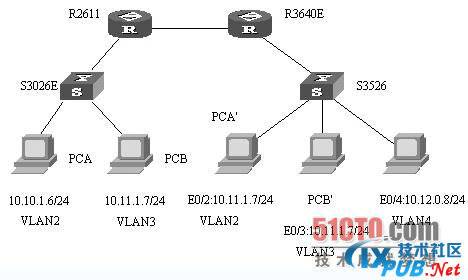

第一步：规划与准备
这是最关键的一步,良好的规划能避免后续大量问题，需要明确以下要素：
- 拓扑与IP地址：确定梯子两端的公网IP地址（即梯子隧道的出口地址）以及需要通过梯子保护的内部网络网段。
- 流量定义：使用访问控制列表（ACL）精确定义哪些源和目的IP地址的流量需要被加密，即“感兴趣流量”。
- IKE策略：协商第一阶段（IKEv1或IKEv2）的安全参数，包括认证方式（预共享密钥或数字证书）、加密算法（如AES-256）、哈希算法（如SHA-2）、Diffie-Hellman（DH）组、以及SA（安全关联）的生存时间。
- IPsec策略：协商第二阶段的安全参数，包括采用的协议（ESP或AH）、传输模式（通常为隧道模式）、加密与认证算法、以及IPsec SA的生存时间。
第二步：基础网络环境配置
在开始梯子配置前,确保交换机的基础网络环境是正常的。
- 配置连接公网的接口IP地址。
- 配置连接内部网络的VLAN接口（SVI）IP地址。
- 确保两台交换机之间可以通过公网IP正常ping通（即路由可达）。
- 配置内部网络的路由,确保内部主机知道如何将流量发往梯子对端。
第三步：IPsec 梯子核心配置
此步骤将规划阶段的参数落实到交换机配置中。
- 配置IKE（第一阶段）：
- 创建IKE策略集,并绑定之前规划的加密、认证、DH等参数。
- 配置预共享密钥,并与对端的公网IP地址绑定。
- 启用IKE功能。
- 配置IPsec（第二阶段）：
- 创建用于定义“感兴趣流量”的ACL。
- 创建变换集,指定ESP的加密和认证算法。
- 创建加密映射,将ACL、对端公网IP、变换集以及IPsec SA的生存时间等参数绑定在一起。
- 将加密映射应用到连接公网的接口上。
第四步：验证与故障排查
配置完成后,必须进行验证以确保梯子隧道已成功建立并能正常传输数据。
- 触发隧道：从一端的内部网络发起访问另一端内部网络的流量（如ping），以触发IKE和IPsec协商。
- 检查隧道状态：使用show crypto isakmp sa命令查看第一阶段SA是否建立成功（状态应为QM_IDLE或ACTIVE）。
- 检查数据加密：使用show crypto ipsec sa命令查看第二阶段SA，并观察pkts encrypt和pkts decrypt数据包计数器是否在增加。
- 连通性测试：在两端内部主机之间进行持续的ping和traceroute测试，验证通信路径和延迟。
- 日志分析：查看交换机的调试或系统日志，定位可能的协商失败原因，如密钥不匹配、策略不一致等。
相关问答FAQs
问题1：交换机梯子和防火墙梯子有什么区别？我应该选择哪种？
答：两者核心区别在于设备定位和功能侧重，防火墙是专为安全设计的设备，其梯子功能通常更强大、更易用（尤其是SSL 梯子），集成了更精细的应用层安全检查和用户认证体系，是远程访问和互联网出口梯子的首选，而交换机梯子（主要指IPsec 梯子）的优势在于其高性能的交换和路由能力，适合部署在网络核心或数据中心，用于处理大量的站点到站点梯子流量，实现网络骨干的安全互联，选择哪种取决于你的具体需求：如果是为了连接分支机构或保护数据中心内部流量，且对性能要求高，交换机梯子是理想选择；如果是为了给移动员工提供远程访问或保护网络边界，防火墙梯子更为合适。
问题2：配置交换机IPsec 梯子时，最常见的错误是什么？
答：最常见且最容易忽略的错误是“感兴趣流量”ACL不匹配，即梯子两端的ACL定义不对称，A端定义的ACL是permit ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255，而B端可能错误地定义成了permit ip 192.168.2.0 0.0.0.255 10.0.0.0 0.0.0.255，这种不匹配会导致一端认为流量需要加密，而另一端认为不需要，从而无法成功建立第二阶段的IPsec SA，配置时务必仔细检查两端的ACL是否精确匹配，确保源和目的地址是互为镜像的，IKE策略参数（如加密算法、DH组、预共享密钥）不一致也是导致隧道建立失败的常见原因。
