stm32的adc配置

STM32的ADC（模数转换器）是嵌入式系统中实现模拟信号到数字信号转换的核心模块，广泛应用于温度、电压、电流等物理量的检测，合理配置ADC参数对于确保数据采集的准确性和实时性至关重要，本文将从基础概念、配置步骤、实际应用案例及优化建议等方面，系统阐述STM32 ADC的配置方法，并结合西西云云平台，展示数据采集的实际应用场景。

ADC基础

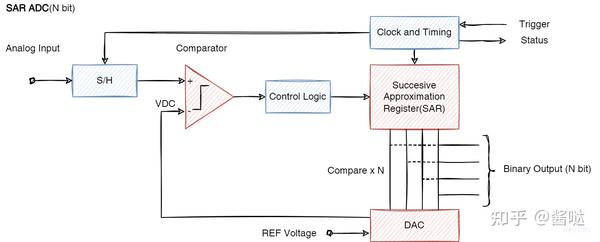

ADC的核心功能是将模拟输入电压转换为对应的数字量,STM32系列微控制器通常集成多通道ADC，支持不同的分辨率（如8位、10位、12位）和转换模式（单次、连续、扫描），关键参数包括：

• 分辨率：表示转换后数字量的位数，位数越高，精度越高。
• 采样时间：ADC对输入信号采样的时间长度，需保证信号在采样期间稳定。
• 数据对齐：转换结果在寄存器中的存储位置（左对齐或右对齐）。
• 转换触发：启动转换的方式（软件触发、外部触发，如定时器、外部引脚）。

ADC配置步骤详解

STM32 ADC的配置需遵循以下步骤，确保各参数协同工作：

时钟配置

使能ADC时钟并分频,以满足系统对时钟频率的要求，对于STM32F103系列，ADC时钟由PCLK2分频提供：

RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); // 使能ADC1时钟 // 分频系数（如分频16） ADC1->CR2 |= ADC_CR2_ADON; // 使能ADC

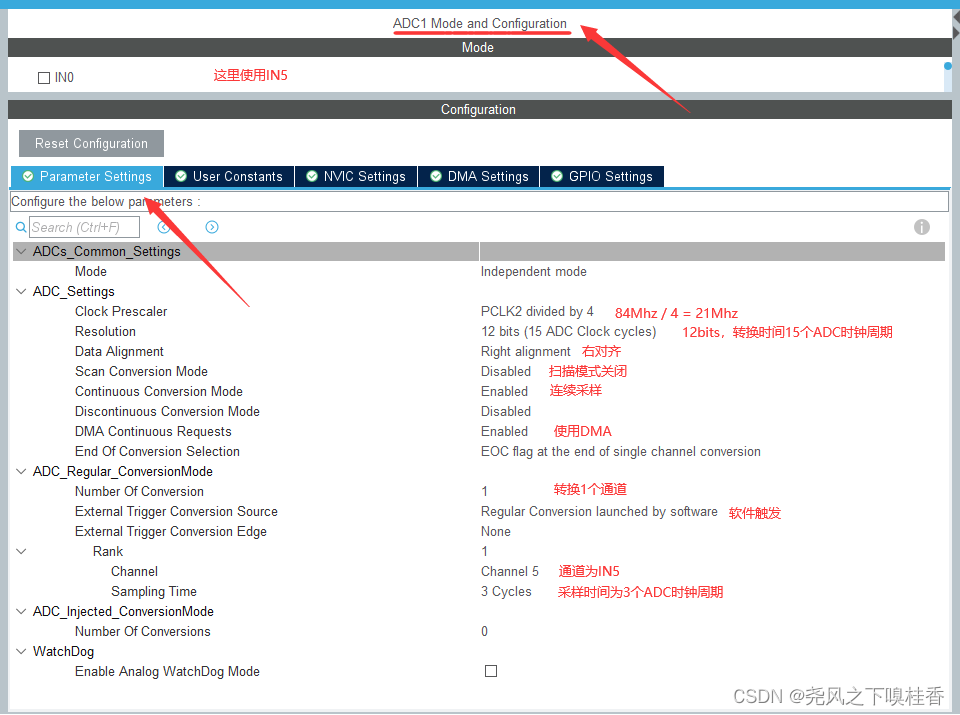

模式与通道配置

选择ADC工作模式（如连续转换模式）和目标输入通道（如PA0）：

通道与采样时间配置

配置具体通道的采样时间,根据输入信号频率选择合适的采样周期：

ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_239Cycles5); // 通道0，采样时间239.5个时钟周期

转换启动与中断使能

启动转换并使能中断,便于处理转换完成后的数据处理：

实际应用案例：模拟温度传感器数据采集与西西云云平台集成

以STM32采集LM35温度传感器数据为例,通过USART将数据发送至西西云平台，实现实时温度监控。

硬件连接

将LM35的输出端（0-5V，对应-55~125℃）连接至STM32的ADC通道（如PA0），电源和地分别连接，STM32的USART1（PA9/10）用于数据传输。

代码实现

配置ADC和USART,读取ADC值并通过USART发送：

#include "stm32f10x.h" void ADC_Config(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); ADC_InitTypeDef ADC_InitStructure; ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; ADC_InitStructure.ADC_ScanConvMode = ENABLE; ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; ADC_InitStructure.ADC_NbrOfChannel = 1; ADC_Init(ADC1, &ADC_InitStructure); ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_239Cycles5); ADC_Cmd(ADC1, ENABLE); ADC_ResetCalibration(ADC1); while(ADC_GetResetCalibrationStatus(ADC1)); ADC_StartCalibration(ADC1); while(ADC_GetCalibrationStatus(ADC1)); ADC_StartConv(ADC1); } uint16_t ReadADC(void) { uint16_t value; ADC_StartConv(ADC1); while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC)); value = ADC_GetConversionValue(ADC1); return value; } void USART_Config(void) { RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE); USART_InitTypeDef USART_InitStructure; USART_InitStructure.USART_BaudRate = 115200; USART_InitStructure.USART_WordLength = USART_WordLength_8b; USART_InitStructure.USART_StopBits = USART_StopBits_1; USART_InitStructure.USART_Parity = USART_Parity_No; USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; USART_InitStructure.USART_Mode = USART_Mode_Tx; USART_Init(USART1, &USART_InitStructure); USART_Cmd(USART1, ENABLE); } void SendToCloud(uint16_t data) { char buf[10]; itoa(data, buf, 10); USART_SendData(USART1, buf[0]); while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); USART_SendData(USART1, buf[1]); while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); USART_SendData(USART1, buf[2]); while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); USART_SendData(USART1, buf[3]); while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); USART_SendData(USART1, 'n'); while(USART_GetFlagStatus(USART1, USART_FLAG_TXE) == RESET); } int main(void) { ADC_Config(); USART_Config(); while(1) { uint16_t adc_value = ReadADC(); SendToCloud(adc_value); delay(1000); // 1秒间隔 } }

西西云云平台集成

在西西云控制台创建设备,绑定USART数据解析规则，将接收的16位数据转换为温度值（公式：温度(℃)= (ADC值/4095)5100），通过西西云的实时数据面板和趋势图，可直观监控温度变化。

常见问题与优化建议

1. 混叠现象：若采样率低于输入信号频率的2倍，会导致信号失真，解决方法：提高采样率（如增加ADC时钟分频比）或添加前置低通滤波器。
2. 参考电压精度：ADC转换精度受参考电压影响，建议使用精准的参考电压源（如内部1.2V参考电压或外部高精度参考芯片）。
3. 中断响应延迟：若中断优先级设置不当，可能导致数据处理延迟，通过调整中断优先级（如设置高优先级）可优化响应速度。

FAQs

1. 如何根据输入信号频率选择采样时间？

   答：根据奈奎斯特采样定理，采样频率需大于输入信号最高频率的2倍，采样时间需保证信号在采样期间保持稳定，通常选择输入信号周期的1/2至1倍，输入信号频率为10kHz，采样时间可选择12.5个时钟周期（约1μs），确保信号在采样期间无显著变化。

2. STM32 ADC转换值如何转换为实际物理量？

   • 答：读取ADC值后，需结合分辨率和参考电压计算实际电压，再转换为物理量，公式为：实际电压 = (ADC值 / (2^n – 1)) Vref，对于12位ADC（n=12），若参考电压为3.3V，则实际电压 = (ADC值 / 4095) 3.3V，对于温度传感器（如LM35，0.01V/℃），最终温度 = 实际电压 / 0.01。
