如何拆服务器CPU？图解步骤

安全警示
️ 高风险操作：拆卸服务器CPU属于精密硬件操作，存在极高风险,操作不当极易导致：

• CPU物理损坏（弯曲针脚/触点、核心压碎、基板开裂 – 维修成本数千至数万元）
• 主板插座永久性损坏（维修或更换主板成本高昂）
• 散热器底座变形（影响散热效率,导致过热宕机）
• 静电释放（ESD）击穿（可能立刻损坏或埋下隐性故障，损失无法预估）
• 系统稳定性严重下降甚至无法启动
  强烈建议：如非 认证服务器工程师 或 具备丰富硬件经验的专业人士，请切勿自行操作，联系服务器品牌官方售后或授权服务商是最安全、最可靠的选择。

服务器CPU拆卸专业指南

拆卸服务器CPU是一项要求极高精度、专业知识和操作规范的任务，服务器作为企业关键基础设施的核心，其内部组件的维护必须慎之又慎，本指南旨在为具备相关资质和经验的专业人员提供详细的操作参考，再次强调，非专业人士请勿尝试。

核心准备：安全与工具缺一不可

1. 静电防护（ESD Protection – 生命线）：

   • ESD防静电腕带： 必须佩戴，并将其金属夹牢固夹在服务器机箱裸露的、未喷漆的金属部分（如电源螺丝孔附近）,确保与大地可靠连接。
   • ESD防静电工作台垫： 理想选择,提供一个安全的操作平面。
   • 环境： 在低静电风险环境（温湿度适宜，避免干燥、化纤地毯）操作，避免穿着易产生静电的衣物（羊毛、化纤）。

2. 专业工具（Specialized Tools）：

   • 精准螺丝刀套装： 必须包含服务器散热器固定所需的精确尺寸和类型的螺丝刀头（常见如T10, T15, T20 Torx，或Philips #1, #2）,使用尺寸不匹配或劣质螺丝刀极易拧花螺丝。
   • 高质量导热硅脂（Thermal Compound/Paste）： 拆卸后重新安装必须使用全新的、服务器级（高导热率、低泵出效应）的导热硅脂,旧的硅脂必须彻底清除干净。
   • 无纺布/咖啡滤纸/导热硅脂清洁巾： 用于清除CPU顶盖和散热器底座的旧硅脂。严禁使用纸巾或带纤维的布料,残留纤维会严重影响散热。
   • 高纯度异丙醇（99% Isopropyl Alcohol – IPA）或专用清洁剂： 配合无纺布清洁残留硅脂和污渍。禁用其他溶剂。
   • 强光手电/头灯： 服务器内部空间紧凑,需要良好照明观察CPU插槽锁定机构和散热器固定点。
   • 塑料撬棒/非金属镊子： 谨慎辅助操作，避免任何金属工具直接触碰CPU或主板插槽触点/针脚。
   • 容器/磁性零件盒： 妥善保管拆卸下来的螺丝、支架等小部件,避免丢失或混淆。

3. 信息准备（Information Readiness）：



   • 服务器型号与服务手册： 务必获取对应您服务器型号的官方服务手册（Service Manual / Technical Guide），手册是唯一权威指导，包含特定型号的精确拆卸步骤、螺丝扭矩要求、注意事项和警告，可在服务器品牌官网（如Dell, HPE, Lenovo, Inspur, Huawei）支持页面下载。
   • 明确目标： 确认需要拆卸哪个CPU（在双路或多路服务器中）,熟悉主板布局图。

规范操作流程：步步为营

1. 服务器断电与静置（Power Down & Cooldown）：

   • 遵循操作系统正常关机流程。
   • 在操作系统关闭后，物理断开服务器所有电源线（主备电源都要拔）。这是操作的前提！
   • 按下电源按钮几秒钟,释放系统内残余电量。
   • 等待至少15-30分钟： 让CPU和散热器充分冷却至室温，接触高温散热器可能烫伤，且热硅脂粘性过强,强行拆卸易损伤CPU。

2. 访问CPU区域（Accessing the CPU）：

   • 安全下架（如需）： 如果服务器安装在机架中，按规范流程将其安全下架并放置于稳固、防静电的工作台上。
   • 卸除外壳： 按照服务手册步骤，移除服务器上盖（或顶盖/侧盖），注意可能存在的线缆连接（风扇线、指示灯线等）,断开它们或小心移开。
   • 移除障碍物： 移开可能阻挡CPU散热器拆卸的部件，如导风罩、内存导流罩、PCIe扩展卡（需记录位置）、线缆束等，使用扎带或标签标记线缆位置。拍照记录原始布局是极佳习惯。

3. 拆卸CPU散热器（Removing the CPU Heatsink） – 最关键步骤之一：

   • 识别固定机制： 服务器散热器通常使用强力弹簧螺钉、压杆式支架或带背板的螺丝固定，以提供巨大的、均匀的压力确保散热接触。
   • 解除固定（极其谨慎！）：
     • 螺丝固定式： 使用尺寸精准匹配的螺丝刀。严格按照服务手册或散热器上标注的“解锁顺序”（通常是对角线顺序1->3->2->4，或逆时针/顺时针顺序），每次只拧松一点点（1/4圈），循环进行，直至所有螺丝完全松开。绝对禁止一次性拧松一颗螺丝！ 这会造成瞬间应力不均，极易损坏CPU核心（Die）或基板（Substrate）。
     • 压杆式： 找到并小心操作压杆解锁机构（可能需要解除一个小卡扣）,动作要平稳。
   • 断开风扇电源（如有）： 如果散热器集成风扇,找到并断开其电源连接器。
   • 移除散热器：
     • 待所有固定机制完全解除后，轻轻握住散热器边缘（不要触碰热管或鳍片根部）。
     • 尝试小幅度水平旋转（左右轻轻扭动）散热器，动作必须非常轻微且平缓,目的是破坏硅脂的粘合。
     • 感觉硅脂粘性松动后，平直向上提起散热器。禁止使用撬棒强行撬动！禁止斜向拔出！
     • 如果粘得非常紧（尤其老旧服务器），可等待更长时间冷却或极其谨慎地尝试更小幅度的旋转。暴力是灾难的开始。
   • 立即放置散热器： 将拆下的散热器（底座朝上）放置在安全、干净（铺有ESD垫/无纺布）的地方。保护底座平整度至关重要。

4. 解锁CPU插槽 & 取出CPU（Unlocking Socket & Removing CPU）：

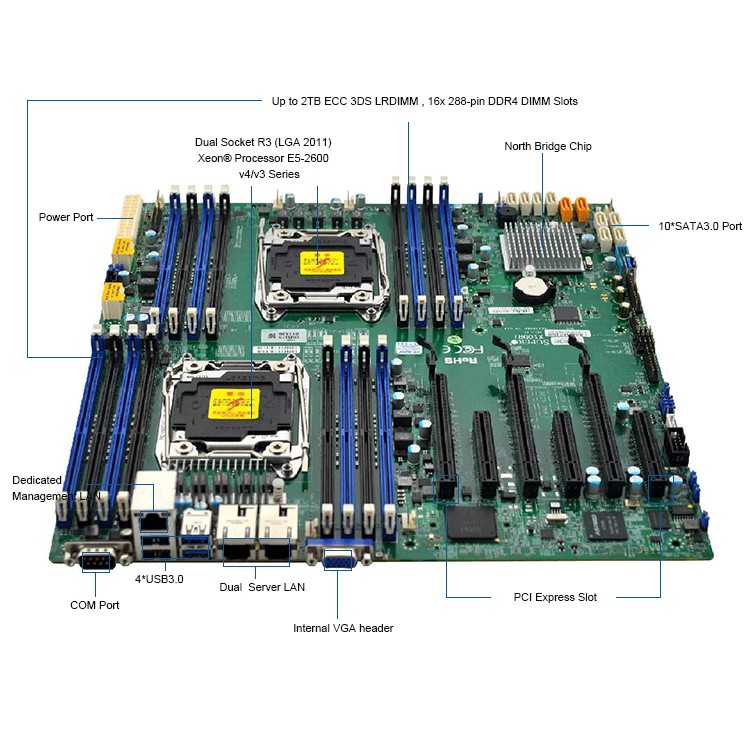

   • 确认插槽类型： 服务器CPU几乎均为LGA（Land Grid Array）插槽（针脚在插座上），这是保护CPU脆弱针脚/触点的设计。
   • 解锁插槽盖板：
     • 找到插槽侧面的杠杆（Load Lever），通常有一个或两个（LGA 4677等）。
     • 小心地将杠杆旁边的固定卡扣（Retention Clip/Latch）向外或向下拨开以释放杠杆。
     • 平稳地、缓慢地将杠杆抬起，直到它达到完全打开位置（通常接近垂直），这个动作会释放插座内部的顶盖（Load Plate）。
   • 移除CPU：
     • 在杠杆完全打开后，插座顶盖（Load Plate）会弹起或松开。
     • 仅用手指捏住CPU的边缘（绝对不要触碰底部触点或顶部核心区域）。
     • 平直向上提起CPU,将其取出。
     • 立即将CPU放入原装防静电保护盒中（触点朝下放置），如果没有原装盒，确保放置在安全、无静电、无压力的地方（如ESD垫上的空处）。避免任何对触点或顶盖的压力、碰撞、刮擦。

核心后续操作与注意事项

1. 清洁处理（Cleaning）：

   • 散热器底座： 使用无纺布/咖啡滤纸配合少量高纯度异丙醇（IPA），彻底擦除旧硅脂，确保表面完全清洁、光亮、无残留。
   • CPU顶盖： 同样方法清洁CPU金属顶盖（IHS）上的旧硅脂。动作务必轻柔，避免过度用力导致CPU移位损坏（特别是封装边缘）。仅清洁顶盖，绝对不要触碰底部触点！
   • 让清洁表面自然风干几秒钟。

2. 检查（Inspection）：

   • CPU插座： 在强光下仔细检查LGA插座内部是否有弯曲、断裂的针脚，是否有异物，任何损坏都需要专业维修。
   • CPU触点： 检查从保护盒取出的CPU底部触点是否有污渍、氧化、物理损伤，极轻微的污渍可用无绒布轻擦,严重问题需专业处理。
   • 散热器底座： 检查是否平整、有无凹痕、划伤、严重氧化，不平整或受损的底座将严重影响散热效率,需更换。

3. 重新安装（如需后续操作）： 重新安装CPU和散热器是另一项高精度工作,涉及：

   • 正确放置CPU（方向标记对齐）。
   • 正确关闭插座锁定机构（需一定力度但须均匀）。
   • 精准涂抹适量、均匀的新导热硅脂（推荐“X”或“小点”法）。
   • 严格按照顺序和扭矩要求安装散热器（如有扭矩规定）。
   • 此过程同样复杂且风险高，需严格遵循服务手册。

总结与重申：专业至上

拆卸服务器CPU绝非简单的DIY任务，整个过程充满了对硬件造成不可逆且昂贵损害的风险，本指南旨在为具备必要资质、技能和工具的专业IT工程师或服务器维护人员提供技术参考。

核心原则：

1. 安全第一： ESD防护、彻底断电静置是基础。
2. 手册是圣经： 必须严格遵循特定型号的官方服务手册操作。
3. 工具要专业： 使用精准、合适的工具。
4. 操作需轻柔： 任何暴力操作都可能付出惨重代价。
5. 清洁要彻底： 旧硅脂残留是散热的大敌。
6. 非专勿动： 如果您不具备专业经验和知识，请绝对不要尝试。 寻求服务器厂商或授权专业服务商的支持是保障业务连续性和设备安全的最明智选择。

引用说明：

• 本文操作步骤和核心原则综合参考了主要服务器制造商（如Dell EMC PowerEdge, HPE ProLiant/Synergy, Lenovo ThinkSystem, Inspur, Huawei FusionServer）的通用服务手册规范和安全指引。
• 静电防护（ESD）操作规范依据ANSI/ESD S20.20标准（电子行业静电放电控制方案）的实践要求。
• 导热硅脂应用建议参考了主要导热界面材料（TIM）制造商（如Arctic, Thermal Grizzly, Noctua）的应用指南以及服务器散热设计最佳实践。
