GNS3 物理机桥接：打通虚拟与现实的网络通道

在构建复杂的网络实验环境时，GNS3 的物理机桥接功能至关重要，它允许您将虚拟网络设备（如路由器、交换机）直接连接到您真实的物理网络接口卡（NIC）,实现以下关键目标：

1. 访问外部网络/互联网： 让虚拟机或模拟设备能够访问您物理网络上的资源，甚至连接到互联网，用于下载软件、访问更新或测试对外连接。
2. 连接物理设备： 将真实的网络设备（如物理交换机、路由器、防火墙或服务器）无缝集成到您的 GNS3 拓扑中,构建混合实验环境。
3. 设备管理访问： 通过物理网络接口访问 GNS3 中设备的控制台或管理接口（如 Telnet, SSH, Web GUI）。
4. 流量捕获与分析： 使用物理网卡上的工具（如 Wireshark）捕获进出 GNS3 拓扑的真实网络流量。

核心原理：透明连接

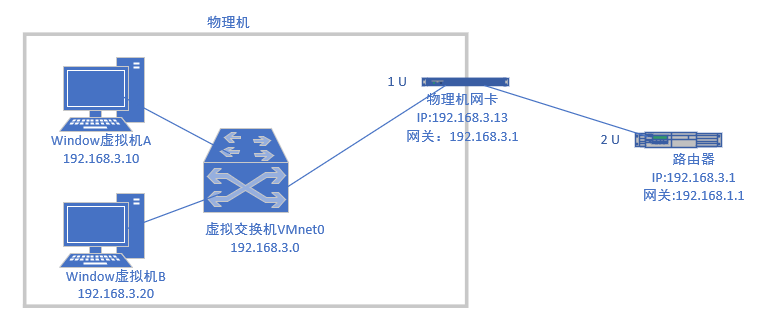

桥接的本质是在 GNS3 创建的虚拟网络（通常由内部的虚拟交换机管理）与您主机上的物理网络适配器之间建立一个“透明”的连接通道，数据包可以在虚拟网络设备和物理网络之间自由流动,就像它们直接连接在同一个物理交换机上一样。

实现物理机桥接的两种主要方法：

使用 Cloud 节点 (推荐且灵活)

1. 添加 Cloud 节点：
   • 在 GNS3 左侧设备面板中，找到并拖动 Cloud 节点到您的工作区。
2. 配置 Cloud 接口：
   • 右键单击工作区中的 Cloud 节点，选择 Configure。
   • 切换到 Cloud nodes 或 Node 选项卡（具体名称可能因 GNS3 版本略有不同）。
   • 在 Ethernet adapters 或类似列表中，勾选您主机上想要用于桥接的那个物理网络接口（Ethernet0, ens33, enp0s3）,务必选择正确的接口名称。
   • 点击 OK 保存配置。
3. 连接拓扑：
   • 将 GNS3 拓扑中需要连接外部网络的设备（如路由器、交换机、PC）的接口，使用线缆连接到 Cloud 节点上可用的端口（通常显示为 e0, e1 等，取决于您勾选的接口数量）。
4. 配置设备 IP (关键步骤)：
   • 启动您的设备（路由器、PC 等）。
   • 为该设备连接 Cloud 的接口配置一个 IP 地址，该地址必须与您物理网络位于同一 IP 子网内。
   • 通常需要配置默认网关（指向物理网络中负责路由的网关设备，如您的物理路由器）。
   • 可能需要配置 DNS 服务器地址以解析域名。

使用 Ethernet Switch 节点 (传统方式)

1. 添加 Ethernet Switch 节点：
   • 在 GTS3 左侧设备面板中，找到并拖动 Ethernet switch 节点到您的工作区。
2. 配置 Switch 桥接：
   • 右键单击工作区中的 Ethernet switch 节点，选择 Configure。
   • 切换到 Network 或 General settings 选项卡。
   • 找到 NIO Ethernet 或 Bridge adapter 设置。
   • 在下拉菜单中，选择您主机上想要用于桥接的那个物理网络接口（Ethernet0, ens33）。
   • 点击 OK 保存配置。
3. 连接拓扑：
   • 将 GNS3 拓扑中需要连接外部网络的设备（如路由器、交换机、PC）的接口，使用线缆连接到 Ethernet switch 节点上可用的端口（e0, e1, e2 等）。
4. 配置设备 IP (关键步骤)：
   • 启动您的设备（路由器、PC 等）。
   • 为该设备连接 Ethernet Switch 的接口配置一个 IP 地址，该地址必须与您物理网络位于同一 IP 子网内。
   • 配置默认网关（指向物理网络中的网关）。
   • 配置 DNS 服务器地址（如果需要）。

Cloud vs Ethernet Switch：如何选择？

• Cloud 节点： 更灵活，可以映射多个物理接口到一个节点，适合需要选择性连接多个物理网络或 NIC 的场景，是现代 GNS3 版本更推荐的方式。
• Ethernet Switch 节点： 模拟一个简单的二层交换机，将所有连接的设备（虚拟和物理）置于同一个广播域,配置相对直观。

关键配置与注意事项：

1. IP 地址规划： 这是最常出错的地方！必须确保 GNS3 设备接口的 IP 地址与您物理网络的 IP 地址段兼容，且不冲突，如果您的物理网络是 168.1.0/24，网关是 168.1.1，那么您的 GNS3 设备接口可以配置为 168.1.100/24，网关设置为 168.1.1。
2. 防火墙设置： 主机操作系统（Windows/Linux/macOS）的防火墙可能会阻止桥接流量，确保防火墙允许 GNS3 相关进程（如 GNS3, ubridge, dynamips, qemu）或虚拟机管理程序（如 VirtualBox, VMware）通过防火墙,或者临时禁用防火墙进行测试。
3. 网络适配器状态： 确保您选择的物理网络适配器在主机操作系统中是“启用”状态。
4. 混杂模式 (Promiscuous Mode)： GNS3 内部组件（如 ubridge）通常会自动处理将物理接口置于混杂模式，以便接收所有流量（即使目的 MAC 不是本机），如果遇到问题，检查虚拟机管理程序（如 VMware, VirtualBox）的网络设置中是否允许虚拟机使用混杂模式。
5. 管理员/root 权限： 在 Windows 上，GNS3 通常需要以管理员身份运行才能成功绑定到物理网卡，在 Linux/macOS 上，需要相应的权限（如将用户加入 ubridge 组或使用 sudo）。
6. 驱动兼容性： 极少数情况下，某些物理网卡驱动可能与桥接模式存在兼容性问题，尝试使用不同的物理网卡（如有）。
7. 安全警告：
   • 隔离风险： 桥接后，您的 GNS3 实验网络直接暴露在物理网络中，拓扑中的设备可能被物理网络上的其他设备访问（或被攻击），反之亦然，实验设备也可能干扰物理网络（如错误配置 DHCP 服务器）。
   • 最佳实践： 强烈建议在受控的、隔离的物理网络环境中进行桥接实验（使用独立的物理交换机或 VLAN），避免在生产网络或重要网络环境中直接桥接实验拓扑，使用 NAT 通常是访问互联网更安全的选择（除非必须连接物理设备）。

常见问题排错 (Troubleshooting)：

• 无法 Ping 通物理网关/互联网：
  • 检查 GNS3 设备接口 IP 和子网掩码配置是否正确。
  • 检查默认网关配置是否正确。
  • 检查主机防火墙是否阻止了流量。
  • 在主机上 ping GNS3 设备的 IP，看是否能通（检查双向连通性）。
  • 在 GNS3 设备上 ping 主机物理网卡的 IP（通常是网关或同一网段另一台主机）。
  • 检查 Cloud 或 Ethernet Switch 是否配置了正确的物理接口。
  • 检查线缆在拓扑中是否连接正确。
• 无法获取 DHCP 地址 (如果物理网络提供 DHCP)：
  • 确保 GNS3 设备接口配置为 DHCP 客户端模式。
  • 检查物理 DHCP 服务器是否可达（同上述 Ping 测试）。
  • 检查物理 DHCP 服务器是否有可用地址池。
  • 检查防火墙是否阻止了 DHCP 请求/响应（端口 67/68）。
• 连接不稳定或性能差：
  • 检查主机 CPU、内存资源是否充足。
  • 检查物理网络是否存在拥塞或问题。
  • 如果使用虚拟机运行 GNS3，确保虚拟机有足够的资源，且虚拟网络适配器配置正确（如 VMware 的 VMXNET3, VirtualBox 的 Paravirtualized Network）。

GNS3 的物理机桥接是连接虚拟网络世界与真实物理网络的强大桥梁，无论是通过 Cloud 节点还是 Ethernet switch 节点，核心步骤都是正确选择物理接口、连接设备、并严格按照物理网络的规则配置 IP 地址和网关，始终牢记安全风险，优先在隔离环境中操作，掌握桥接技术，将极大扩展 GNS3 实验的边界，让您能够构建更真实、更复杂的网络测试环境。
