如何高效优化存储器设计仿真文件提升系统性能？

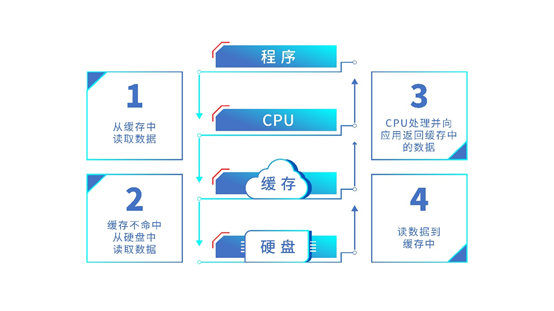

存储器设计仿真文件的定义与作用

存储器仿真文件是基于硬件描述语言（如Verilog、VHDL）或专用建模工具生成的数字模型，用于模拟存储器电路在不同工作条件下的行为,其核心作用包括：

• 功能验证：通过仿真测试存储单元的读写操作、寻址逻辑及错误纠正机制
• 时序分析：评估访问时间、建立保持时间等关键参数是否符合设计规格
• 功耗预测：在不同负载场景下测算动态/静态功耗
• 工艺相关性验证：检查设计对不同制程节点（如7nm、5nm）的适应性

仿真文件的生成流程与技术要点

典型的存储器仿真文件开发遵循标准化流程：

1. 架构建模阶段

   • 采用Memory Compiler工具（如ARM Artisan、Synopsys Memory Designer）生成基础单元库
   • 定义存储器的位宽、深度、Bank结构等拓扑参数
   • 示例代码片段：

     module sram_16x32 (
       input [3:0] addr,
       inout [31:0] data,
       input cs, we, oe
     );
       reg [31:0] mem[0:15];
       // 读写控制逻辑
     endmodule

2. 行为级仿真

   • 使用EDA工具（Cadence Xcelium、Synopsys VCS）进行RTL级功能仿真
   • 覆盖测试案例应包含：
     • 边界地址访问测试
     • 并发读写冲突场景
     • 电源噪声注入模拟

3. 物理实现验证



   • 通过Liberty格式（.lib）文件描述时序特性
   • 寄生参数提取（SPEF文件）与Sign-off仿真
   • 典型参数指标：
     | 参数 | 典型值 | 测试条件 |
     |————–|—————-|—————–|
     | tAA（地址访问时间） | 1.2ns | TT工艺角, 1.8V |
     | tRC（周期时间） | 5ns | 85℃环境温度 |

4. 工艺角覆盖

   • 需覆盖FF/FN/SS/TT等工艺角组合
   • 蒙特卡洛分析用于评估良率敏感性

行业级工具链与标准

主流存储器仿真工具链包含：

• 前端设计工具：Cadence Genus、Synopsys Design Compiler
• 仿真平台：Mentor Questasim、Synopsys HSPICE（针对模拟/混合信号模块）
• 签核工具：ANSYS RedHawk（用于功耗完整性分析）、Cadence Tempus

行业标准参考：

• JEDEC JESD79系列（DDR存储器测试标准）
• IEEE 1801-2020（统一功耗格式规范）

典型问题与优化策略

在存储器仿真中常遇到的技术挑战及解决方案：

• 时序收敛问题

  • 现象：建立/保持时间违例超过10%
  • 对策：
    1. 调整存储单元驱动强度
    2. 插入中间缓冲器（Repeater）
    3. 优化时钟树偏斜控制

• 功耗热点

  • 案例：64KB SRAM在1GHz频率下漏电达15mW
  • 改进方案：
    • 采用门控时钟技术
    • 实施动态电压频率调节（DVFS）
    • 使用高阈值电压单元替换非关键路径单元

前沿技术演进趋势

1. AI驱动的仿真加速

   • 机器学习模型用于预测时序路径关键性（如Cadence Cerebrus）
   • 训练数据集需包含10^6级仿真结果样本

2. 3D堆叠存储器的仿真挑战

   • TSV（硅通孔）寄生参数建模精度要求提升至±3%
   • 热耦合分析需集成Ansys Icepak等工具

3. 存算一体架构验证

   • 新型存储器（ReRAM、MRAM）需开发混合信号验证方法学
   • 神经网络推理精度与存储器PPM故障率的关联建模

参考文献

1. JEDEC Solid State Technology Association. (2022). JESD79-5 DDR5 SDRAM Standard
2. Synopsys White Paper. (2025). Advanced Memory Modeling for 3nm Process Nodes
3. IEEE Transactions on VLSI Systems. (2021). Machine Learning Assisted Timing Closure Methodology
