如何选择最佳存储器拓扑结构以提升系统性能？
存储器拓扑结构指存储系统中各组件间的连接与布局方式，包括内存、缓存及存储设备的物理或逻辑互联形式，常见类型有层次化、分布式、共享式与总线式等，不同结构影响数据访问速度、带宽及系统扩展性，需根据应用需求与硬件特性优化设计以提升性能。
在计算机系统中，存储器拓扑结构决定了数据如何存储、访问和管理，它是硬件设计与软件优化的关键因素，直接影响系统性能、扩展性和成本，本文将深入解析存储器拓扑结构的类型、特点及适用场景,帮助读者理解其背后的技术逻辑。
存储器拓扑结构是什么？
存储器拓扑结构指的是计算机系统中存储器组件（如内存、缓存、硬盘）之间的连接方式与数据流动路径，它通过物理或逻辑布局，管理不同层级存储介质的协作关系，平衡速度、容量和成本，CPU缓存、内存与硬盘之间形成的层次结构,就是一种典型的拓扑设计。
常见的存储器拓扑结构类型
层次化存储结构（Memory Hierarchy）
- 原理：将存储器分为多层，按速度与成本划分（如L1/L2/L3缓存→内存→SSD/HDD），上层存储速度更快但容量小,下层反之。
- 优点：通过局部性原理（时间局部性与空间局部性）优化数据访问效率,降低延迟。
- 缺点：跨层数据迁移可能引入额外开销。
- 应用：几乎所有现代计算机、智能手机均采用此结构。
对称多处理器结构（SMP, Symmetric Multiprocessing）
- 原理：多个CPU核心共享同一块物理内存,通过总线或交叉开关互联。
- 优点：编程简单,负载均衡容易实现。
- 缺点：内存争用可能导致性能瓶颈（总线带宽限制）。
- 应用：早期的多核服务器、工作站。
非一致性存储访问结构（NUMA, Non-Uniform Memory Access）
- 原理：每个CPU节点拥有本地内存，同时可通过高速链路访问其他节点的远程内存,但延迟不同。
- 优点：扩展性强，适合多核/多处理器系统。
- 缺点：编程需考虑数据位置,否则性能下降。
- 应用：现代数据中心服务器、高性能计算集群。

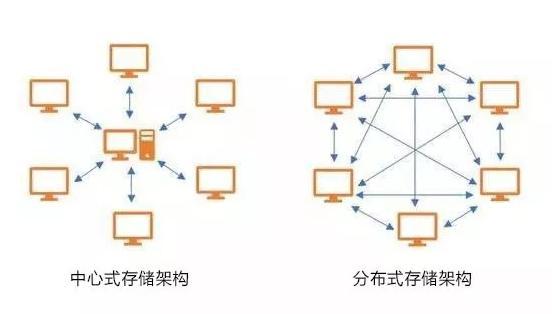

分布式存储结构（Distributed Storage）
- 原理：数据分散存储在多个独立节点，通过网络互联（如SAN、NAS）。
- 优点：高容错性、易于横向扩展。
- 缺点：网络延迟可能影响性能。
- 应用：云计算平台、大规模数据库。
如何选择合适的存储器拓扑结构？
| 关键因素 | 说明 |
|---|---|
| 性能需求 | 高实时性系统（如高频交易）需低延迟结构（如NUMA），而批量处理场景可接受分布式存储。 |
| 扩展性要求 | 分布式结构支持动态扩容，SMP则受限于总线带宽。 |
| 成本限制 | 层次化结构成本较低，NUMA或全闪存阵列成本较高。 |
| 容错与可靠性 | 分布式存储通过冗余机制保障数据安全，单层结构更依赖硬件备份。 |
技术趋势与挑战
- 异构存储融合：DRAM、NVM（非易失内存）、SSD混合使用,需新型拓扑优化数据调度。
- 存算一体架构：将计算单元嵌入存储层，减少数据搬运（如GPU显存、近存计算）。
- 量子存储探索：量子计算机的存储器拓扑可能彻底颠覆传统冯·诺依曼架构。
存储器拓扑结构是计算机系统的“骨架”，设计时需权衡速度、容量、成本与扩展性，从单机的层次化存储到跨数据中心的分布式系统，不同场景需要匹配不同拓扑，随着技术的发展，未来可能出现更高效的存储组织方式，但核心目标始终是最大化资源利用率与最小化访问延迟。
引用说明
- [1] David A. Patterson, John L. Hennessy. Computer Organization and Design: The Hardware/Software Interface. Morgan Kaufmann.
- [2] Intel. NUMA Architecture Overview. https://www.intel.com
- [3] IEEE Spectrum. The Future of Memory Systems. https://spectrum.ieee.org
