光接入网网络拓扑结构

光接入网拓扑结构分类

星型拓扑（Point-to-Point）

• 架构特点：
  采用单纤或双纤双向传输，每个光网络单元（ONU）通过独立光纤与光线路终端（OLT）直连。
• 优势：
  • 专用带宽，无冲突；
  • 易于管理，故障定位简单；
  • 支持高带宽业务（如千兆入户）。
• 劣势：
  • 光纤消耗量大，部署成本高；
  • 扩展性差，新增用户需重新布线。
• 典型场景：
  企业专线、高价值客户接入（如银行、政府机构）。

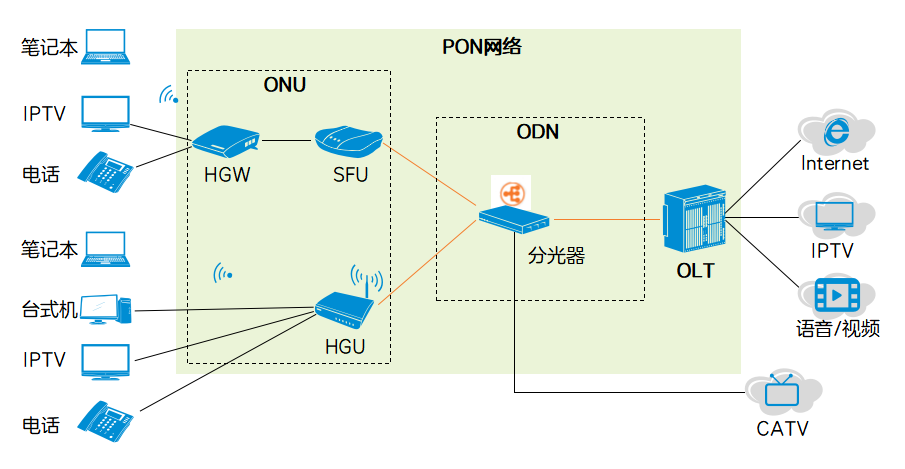

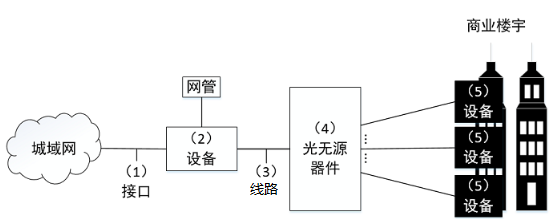

树型拓扑（Point-to-Multipoint, PTMP）

• 架构特点：
  基于无源光网络（PON）技术，OLT通过分光器（Splitter）将信号广播至多个ONU，采用TDMA方式共享上行带宽。
• 优势：
  • 光纤利用率高，节省主干光纤资源；
  • 支持大规模用户覆盖（单PON口可接64-128个ONU）；
  • 成本低，适合住宅区部署。
• 劣势：
  • 带宽分配依赖调度算法，易产生拥塞；
  • 分光比受限（1:64），长距离传输损耗大。
• 典型场景：
  光纤到户（FTTH）、光纤到楼（FTTB）等密集居民区。

环型拓扑（环形结构）

• 架构特点：
  OLT与ONU通过环形光纤连接，信号双向传输，通常采用波分复用（WDM）或保护倒换机制。
• 优势：
  • 自愈能力强，光纤中断时自动切换路由；
  • 支持多业务承载（如数据、语音、视频分离波长）；
  • 适用于长距离传输（如城域接入网）。
• 劣势：
  • 拓扑复杂，维护难度高；
  • 环网保护需额外光纤或设备，成本较高。
• 典型场景：
  工业控制网、城市安防监控、数据中心互联。

总线型拓扑（Bus Topology）

• 架构特点：
  所有ONU共享同一根光纤总线，通过时分复用（TDM）或频分复用（FDM）区分信号。
• 优势：
  • 光纤用量最少，适合线性区域覆盖（如公路、管道）；
  • 结构简单，易于扩展。
• 劣势：
  • 总线故障导致全网瘫痪；
  • 带宽竞争严重，实时性差。
• 典型场景：
  偏远地区宽带接入、临时通信网络。

拓扑结构关键指标对比

技术趋势与优化方向

1. 混合拓扑融合：
   结合树型与环型优势，例如在PON基础上引入环保护机制（如ITU-T G.987标准）,提升抗故障能力。

2. 软件定义光网络（SDON）：
   通过SDN控制器动态调整拓扑,实现灵活带宽分配与故障自愈。



3. 下一代PON（NG-PON2）：
   采用TWDM-PON技术，单纤支持多波长传输,提升容量并降低光纤需求。

应用案例分析

• 案例1：城市新建住宅区（树型拓扑）
  采用GPON技术，OLT部署在小区机房，通过1:64分光器连接64户家庭，每户提供100Mbps带宽，总成本降低40%。

• 案例2：工业园区监控网络（环型拓扑）
  使用10G-EPON环网，双纤保护确保摄像头数据不中断，支持200+终端接入，时延＜10ms。

FAQs

Q1：如何选择光接入网的拓扑结构？
A1：需综合考虑以下因素：

• 用户密度：高密度选树型（PON），分散用户选星型；
• 可靠性要求：高可靠场景优先环型；
• 成本预算：星型成本高，总线型最低；
• 业务类型：实时性业务（如工业控制）需环型或星型。

Q2：树型拓扑的分光比如何影响网络性能？
A2：分光比越大（如1:64），ONU端接收光功率越低，可能导致：

• 传输距离缩短（20km）；
• 需更高功率OLT或光放大器；
• 上行数据冲突概率增加，需优化DBA算法，建议根据实际距离选择分光比（如1:32或1:16
