存储器存储周期指存储器完成一次完整读写操作所需的最小时间间隔,包含启动、寻址、数据存取和恢复阶段,该周期由读写时序决定,直接影响计算机运行速度,通常大于存取时间,半导体存储器的周期可达纳秒级,是衡量存储器性能的核心参数之一。
在计算机系统中,存储器的性能直接影响设备运行效率,而存储周期是衡量存储器性能的核心指标之一,本文将从技术原理、实际应用及影响因素等角度,详细解析这一概念,帮助读者深入理解其背后的工作机制。
什么是存储周期?
存储周期(Memory Cycle Time)指存储器完成一次完整的读写操作所需的时间,它包含四个阶段:
- 寻址(Addressing):控制器向存储器发送地址信号,确定数据位置。
- 读取/写入(Read/Write):根据指令执行数据读取或写入。
- 数据稳定(Data Stabilization):确保信号传输正确,避免数据错误。
- 恢复(Recovery):存储器恢复初始状态,准备下一次操作。
以DRAM为例,典型的存储周期为10-50纳秒,而SRAM由于结构差异,周期可缩短至1-10纳秒,存储周期越短,存储器响应速度越快,系统整体性能越高。

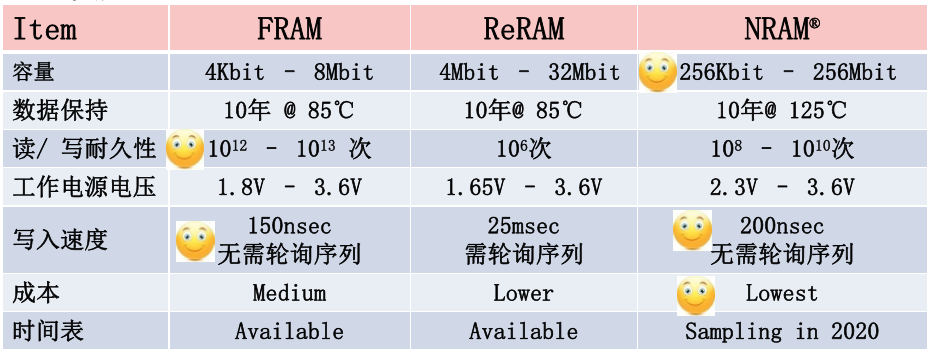

不同类型存储器的存储周期对比
存储器类型 | 典型存储周期 | 应用场景 |
---|---|---|
SRAM | 1-10纳秒 | 高速缓存(CPU L1/L2) |
DRAM | 10-50纳秒 | 主内存(RAM) |
NAND Flash | 25-100微秒(写入) | SSD固态硬盘 |
HDD | 5-15毫秒(寻道时间) | 机械硬盘 |
- SRAM:静态随机存储器,无需刷新电路,速度快但成本高。
- DRAM:动态随机存储器,需周期性刷新,成本低但速度稍慢。
- NAND Flash:非易失性存储,写入周期长于读取,适合大容量存储。
- HDD:依赖机械臂寻道,存储周期以毫秒计,速度最慢。
影响存储周期的关键因素
工艺制程:
更先进的半导体工艺(如7nm、5nm)可缩小晶体管尺寸,缩短电子传输路径,从而减少延迟,三星的LPDDR5芯片通过10nm工艺将存储周期降低至14纳秒。温度与电压:
高温可能导致电路信号衰减,延长存储周期;适当提高电压可加速晶体管开关,但会增大功耗。控制器算法:
存储控制器的调度策略直接影响效率,SSD的磨损均衡算法能优化写入周期,延长使用寿命。并行架构:
多通道设计(如双通道内存)可并行处理多个请求,缩短有效存储周期。
存储周期如何影响实际性能?
- 游戏与实时渲染:
高帧率游戏依赖DRAM的快速响应,若存储周期过长,会导致画面卡顿。 - 数据中心与云计算:
服务器的内存存储周期每减少1纳秒,可提升数据库查询效率约3%。 - AI计算:
GPU显存的存储周期直接影响训练速度,例如NVIDIA H100通过HBM3技术将周期压缩至5纳秒以下。
常见问题解答
Q:存储周期与存取时间(Access Time)有何区别?
A:存取时间仅指从发起请求到获取数据的耗时,而存储周期包含完整的“寻址-操作-恢复”全过程,DRAM的存取时间可能为15纳秒,但存储周期可能达到30纳秒。
Q:如何优化存储周期?
A:可通过以下方式:
- 使用多级缓存(如CPU三级缓存)。
- 采用更高效的内存控制器(如GDDR6X的并行技术)。
- 升级存储介质(如从HDD迁移至NVMe SSD)。
参考资料
- Patterson, D. A., & Hennessy, J. L. (2017). Computer Organization and Design: The Hardware/Software Interface. Morgan Kaufmann.
- Samsung Electronics. (2022). LPDDR5 White Paper: Technical Overview of 14nm Process.
- JEDEC Solid State Technology Association. (2021). JESD209-5B: DDR5 SDRAM Standard.
- Intel Corporation. (2020). Optane Memory Technology: Bridging the Gap Between DRAM and NAND.
