java dwg文件怎么打开

Java中打开DWG文件需借助第三方库，如net.sf.opendwg.DwgFile、Aspose.CAD或Teigha File Format API，通过添加依赖并编写代码实现解析与预览

Java中打开DWG（AutoCAD绘图交换格式）文件需要借助第三方库实现，因为JDK本身不提供原生支持，以下是详细的技术方案和实现步骤：

选择适用的Java库

目前主流的解决方案包括以下几种：
| 库名称 | 特点 | 适用场景 |
|———————-|———————————————————————-|——————————|
| Teigha File Format API | 跨平台高性能解析器，支持多版本DWG/DNF格式 | 复杂图纸渲染、精确数据提取 |
| Aspose.CAD | 商业化组件，提供丰富的API接口与文档转换功能 | 企业级应用开发、批量处理需求 |
| net.sf.opendwg | 开源轻量级工具包，侧重基础几何对象读取 | 快速原型开发、简单图形展示 |

基于Teigha API的实现流程

  1. 环境配置

    • 下载对应系统的Teigha二进制包（含Java绑定模块）
    • 将teigha.jar及其依赖项添加到项目类路径
    • Windows系统需额外放置动态链接库到可执行目录

  2. 核心代码结构

    import com.teigha.core.; // 根据实际包结构调整导入路径
public class DwgViewer {
 public static void main(String[] args) {
     // 初始化许可证（试用版需替换为正式授权码）
     LicenseManager.setLicenseKey("YOUR_LICENSE_KEY");
     // 创建会话实例
     TwSession session = new TwSession();
     try {
         // 加载DWG文件
         TwFile file = session.openFile("path/to/your.dwg");
         // 获取模型空间指针
         TwDbEntityIterator entities = file.getModelSpace().iterator();
         while(entities.hasNext()) {
             TwDbEntity entity = entities.next();
             // 根据实体类型进行处理（如LINE/CIRCLE等）
             if(entity instanceof TwLineEntity) {
                 System.out.println("发现线段起点：" + entity.getStartPoint());
             }
         }
     } finally {
         session.close(); // 确保资源释放
     }
 }
}

  3. 注意事项

    • 不同版本的DWG可能存在兼容性差异,建议测试时覆盖R14-R202X系列文件
    • 大型装配体建议采用分块加载策略避免内存溢出
    • Unicode字符处理需特别注意编码转换问题

Aspose.CAD方案实践

对于需要可视化呈现的场景,推荐使用Aspose.CAD：

  1. Maven集成
    在pom.xml中添加依赖：

    <dependency>
    <groupId>com.aspose</groupId>
    <artifactId>aspose-cad</artifactId>
    <version>最新版本号</version>
</dependency>

  2. 典型用法示例

    import com.aspose.cad.Image;
import com.aspose.cad.fileformats.CadImageOptions;
public class CadRenderer {
 public static void convertToPng(String inputPath) throws Exception {
     // 创建选项对象配置导出参数
     CadImageOptions options = new CadImageOptions();
     options.setPageWidth(800);
     options.setPageHeight(600);
     // 加载DWG并转换为光栅图像
     Image image = Image.load(inputPath, options);
     image.save("output.png", new PngOptions());
 }
}

    该方案优势在于可直接生成缩略图或进行格式转换,适合Web应用预览场景。

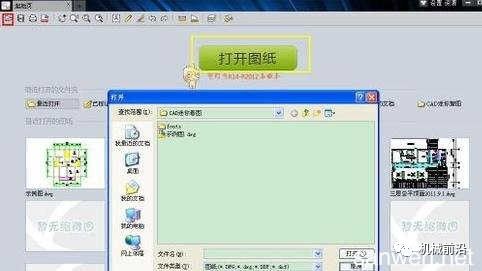

    java dwg文件怎么打开 第1张

异常处理机制建议

错误类型 解决方案 示例代码片段
FileNotFoundException 添加文件存在性校验前置逻辑 Files.exists(path)检查
UnsupportedVersionEx 捕获特定异常并提示升级库版本 try-catch块内处理厂商自定义异常
OutOfMemoryError 启用64位JVM并设置最大堆内存 JVM参数添加-Xmx4g
CorruptedFileEx 实现备份恢复机制 自动切换至同名BAK文件尝试打开

性能优化技巧

  1. 延迟加载策略：仅解析可见视口范围内的图层数据
  2. 缓存机制：对频繁访问的块参照建立本地副本
  3. 多线程解码：利用并行流处理独立图元对象
  4. 内存监控：定期触发垃圾回收防止累积泄漏

FAQs

Q1：为什么直接用Java标准库无法打开DWG文件？
A：DWG属于封闭的专有格式，其二进制结构包含复杂的加密算法和压缩标记，Autodesk未公开完整规范，因此必须依赖逆向工程实现的第三方解析器才能正确解码，目前主流方案均基于反向编译获得的SDK或商业授权协议开发的兼容层。

Q2：如何处理带外部参照(XREF)的复合文档？
A：建议采用两阶段加载策略：①先解析主文件获取所有外部引用路径；②递归加载关联资源并建立索引映射表，注意处理循环引用导致的死锁问题，可通过引用计数器配合超时机制实现安全加载，部分高级库（如Teigha）已内置XREF解析模块，可直接通过resolveXrefs()方法自动处理

DWG文件va
