java类图中怎么画应用的io类包

在Java类图设计中,合理规划并绘制IO（Input/Output）类包是构建可维护、可扩展系统的关键步骤之一，以下从设计原则、具体实现、工具选择及最佳实践等维度展开详细说明，并提供完整示例与常见问题解答。

---

为何需要独立设计IO类包？

IO操作天然具有以下特性：
| 特性 | 说明 |
|—————|———————————————————————-|
| 异构性 | 涉及文件系统、网络协议、数据库方言等多种技术栈 |
| 易变性 | 外部环境变化频繁（如API版本升级、硬件兼容性问题） |
| 性能敏感 | 读写效率直接影响整体系统吞吐量 |
| 安全风险 | 权限控制不当可能导致数据泄露或服务拒绝 |
| 跨平台差异 | Windows/Linux/macOS的文件路径规则不同 |

通过将IO相关类封装到独立包中,可实现：
关注点分离：隔离业务逻辑与底层资源交互
依赖倒置：通过抽象接口降低对具体实现技术的依赖
统一管理：集中处理异常捕获、日志记录、资源释放等通用逻辑
动态适配：方便后续替换存储介质（如从本地文件切换至云存储）

---

IO类包的典型组成结构

建议采用分层设计模式,典型结构如下表所示：

层级	示例包名	核心职责	典型类/接口
基础接口	com.example.io	定义标准化操作契约	DataReader, DataWriter
文件系统	com.example.io.file	本地文件读写	CsvFileHandler, JsonParser
网络传输	com.example.io.net	HTTP/FTP/WebSocket通信	HttpClient, SocketManager
数据库	com.example.io.db	SQL/NoSQL数据持久化	JdbcExecutor, MongoRepository
缓存层	com.example.io.cache	Redis/Memcached中间件集成	RedisCache, LocalCache
工具集	com.example.io.utils	公共辅助功能	StreamCloser, PathResolver

---

类图绘制详细步骤

识别核心实体与关系

以文件处理场景为例,需识别以下元素：

• 接口：FileProcessor（声明read(), write()方法）
• 实现类：TextFileHandler（处理纯文本）、BinaryFileHandler（处理二进制流）
• 装饰器：BufferedFileHandler（增强缓冲能力）
• 工厂类：FileHandlerFactory（根据扩展名创建对应处理器）
• 异常类：FileFormatException, IOTimeoutException

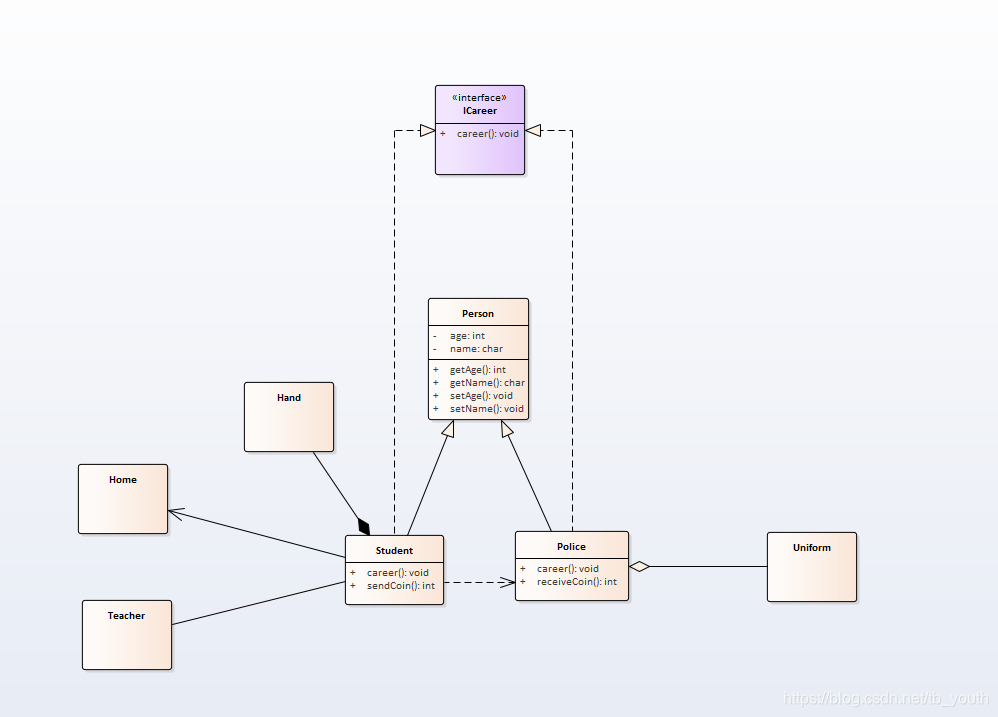

UML元素映射规则

UML元素	Java代码对应物	类图中表现形式
包	package com.example.io;	矩形框标注包名
接口	public interface DataReader {…}	《interface》标签+虚线边框
抽象类	abstract class BaseHandler {…}	《abstract》标签+斜体字
实体类	class CsvFileHandler implements DataReader	普通矩形框+构造函数参数
依赖关系	A类中使用B类作为成员变量	带箭头的虚线（→）
泛化关系	extends/implements	带空心三角箭头（△）
组合关系	strong ownership	实心菱形箭头（◇）

PlantUML示例代码

@startuml
package "com.example.io" {
    interface DataReader {
        +read(): String
        +close(): void
    }
    abstract class BaseFileHandler {
        protected File file;
        +BaseFileHandler(String path)
        #initializeStream(): void
    }
    class TextFileHandler extends BaseFileHandler implements DataReader {
        +TextFileHandler(String path)
        @Override +read(): String
        @Override +close(): void
    }
    class BufferedFileHandler extends TextFileHandler {
        private int bufferSize = 8192;
        +BufferedFileHandler(String path, int size)
        @Override +read(): String
    }
    class FileHandlerFactory {
        +getHandler(String filename): DataReader
    }
    FileHandlerFactory --> TextFileHandler : creates
    TextFileHandler ..> BaseFileHandler : extends
    BaseFileHandler o--> File : uses
}
@enduml

---

关键设计模式应用

工厂模式（Factory Method）

// FileHandlerFactory.java
public class FileHandlerFactory {
    public static DataReader getHandler(String filename) throws FileFormatException {
        if (filename.endsWith(".txt")) return new TextFileHandler(filename);
        if (filename.endsWith(".csv")) return new CsvFileHandler(filename);
        throw new FileFormatException("Unsupported file type");
    }
}

优势：解耦客户端与具体实现，新增文件类型只需修改工厂类。

装饰器模式（Decorator）

// BufferedFileHandler.java
public class BufferedFileHandler extends TextFileHandler {
    private final int bufferSize;
    public BufferedFileHandler(String path, int bufferSize) {
        super(path);
        this.bufferSize = bufferSize;
    }
    @Override
    public String read() {
        // 添加缓冲逻辑
        return super.read();
    }
}

优势：动态增强现有类的功能而不修改其结构。

模板方法模式（Template Method）

// BaseFileHandler.java
public abstract class BaseFileHandler {
    protected File file;
    public BaseFileHandler(String path) {
        this.file = new File(path);
        initializeStream();
    }
    private void initializeStream() { / 子类实现 / }
    public final void close() { / 关闭流资源 / }
}

优势：定义算法骨架，允许子类重写特定步骤。

---

常见错误规避指南

错误类型	典型表现	解决方案
紧耦合	业务类直接调用new FileOutputStream()	引入工厂类/依赖注入框架
资源泄漏	未在finally块关闭流	使用try-with-resources语法
重复代码	多个类都有相似的异常处理逻辑	提取公共基类或切面（AOP）
过度设计	为简单需求设计复杂继承体系	YAGNI原则，优先满足当前需求
硬编码路径	直接写死”/data/logs/”	使用System.getProperty()或配置文件

---

相关问答FAQs

Q1: 如果项目不需要支持多种存储方式，是否可以省略接口层？

A: 即使短期只需一种实现，仍建议保留接口层，因为：①未来可能扩展其他存储方式；②便于单元测试（可mock接口）；③符合开闭原则（对修改关闭，对扩展开放），例如初期仅用本地文件，后期增加S3云存储时，只需新增S3FileHandler实现同一接口即可。

Q2: 如何处理不同IO操作之间的事务一致性？（如同时写入文件和数据库）

A: 推荐两种方案：①显式协调者模式：创建专门的TransactionCoordinator类，按顺序调用各IO操作并在失败时回滚；②事件驱动方式：通过消息队列保证操作顺序，失败时触发补偿事务，注意要避免跨IO类型的分布式事务，必要时采用最终一致性方案。

---

进阶优化建议

1. 异步IO支持：为接口添加CompletableFuture<T>返回值，利用Netty/Reactor模式提升吞吐量
2. 监控埋点：在关键方法前后插入Metrics采集（如读取耗时、字节数）
3. 配置化：将超时时间、缓冲区大小等参数移至properties文件
4. SPI扩展：通过ServiceLoader机制允许第三方提供自定义处理器
5. 编解码分离：将序列化/反序列化逻辑拆分为独立模块（如Protobuf/Avro）

通过以上系统化设计,IO类包将成为系统中稳定可靠的基础设施层，既能灵活应对各种输入输出需求，又能保障核心业务逻辑的稳定性，实际开发中应根据项目规模选择合适的
