java 类图怎么看

Java开发中,类图作为UML（统一建模语言）的核心组成部分，是理解和设计面向对象系统的重要工具，以下是关于如何详细解读Java类图的全面指南：

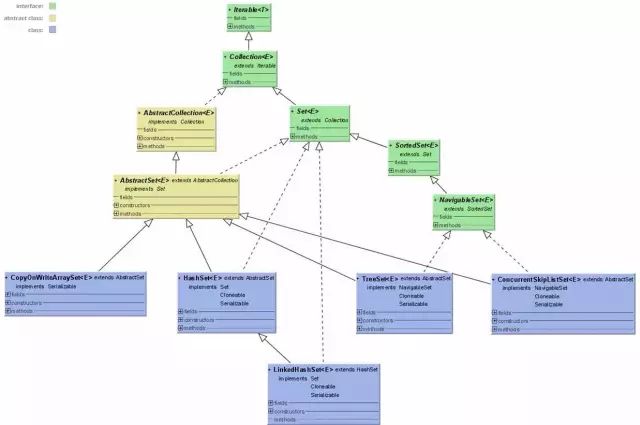

基础结构解析

1. 类的表示

   • 顶层命名区：每个矩形框代表一个具体类或抽象类（斜体标注），动物”类，这是识别主体的起点；
   • 中间属性层：列出该类的所有成员变量（字段），前置符号表明访问权限（+public、-private、#protected），如+name:String表示公有的字符串类型字段；
   • 底部方法区：展示行为逻辑，格式为返回类型+方法名(参数列表)，比如getSpeed():int定义了一个返回整型的无参函数。

2. 接口的特殊标记



   与普通类不同,接口顶部会标注《interface》，其下直接罗列可被实现的方法集合，另一种形象化的“棒棒糖”画法是通过带空心箭头的虚线连接到实现它的具体类上，直观体现契约式编程思想。

3. 关系类型的判定
   | 关系类型 | 图形特征 | 语义说明 | 示例场景 |
   |—————-|————————–|——————————|————————|
   | 继承 | 空心三角+实线 | “is-a”层级扩展 | 子类化基类功能 |
   | 实现 | 空心三角+虚线 | 遵守接口规范 | 类承诺兑现接口行为 |
   | 关联 | 两端带箭头的连线 | 双向交互的数据流或调用路径 | 订单包含商品信息 |
   | 聚合/组合 | 菱形符号区分强度 | 整体与部分的结构组成关系 | 汽车由发动机等部件构成 |
   | 依赖 | 点状虚线连接 | 临时性的使用依赖 | 工具类的静态方法调用 |

关键要素拆解

1. 访问修饰符的重要性：通过符号快速判断成员可见范围，这对封装性分析和代码重构至关重要，若发现过多公共属性暴露，可能提示需要调整设计模式。

2. 多重继承的处理：Java虽不支持类的多继承，但可通过接口实现多维度扩展，观察一个类是否实现了多个接口，能洞察其职责边界和灵活性。

3. 命名规范暗示的设计意图：驼峰式命名法不仅符合编码惯例，还能从命名中推测业务含义，如calculateTotalPrice()显然用于计算总价，结合上下文可推断其在购物车模块的作用。

实践技巧与工具辅助

1. 逆向工程验证：使用IDEA插件（如PlantUML）、StarUML等工具将现有代码自动生成类图，反向校验理解是否正确，这种可视化调试能有效发现循环依赖、过度耦合等问题。

2. 分层阅读策略：先定位核心域模型（实体类），再逐步向外辐射查看控制层、服务层的交互方式，对于复杂系统，可采用颜色标注不同包路径下的组件归属。

3. 动态视角补充：虽然类图是静态快照，但结合时序图可模拟对象生命周期内的消息传递过程，形成完整的系统行为画像。

常见误区警示

1. 混淆关联方向：双向箭头不代表必然的双向操作，需结合业务逻辑确认实际的数据流动方向，家长与孩子的关系可能是单向监护而非相互平等访问。

2. 忽视历史遗留标记：老旧项目中可能存在非标准注释或自定义标签，此时应交叉比对源代码注释和版本日志进行解读。

3. 过度泛化关系：并非所有连接都需要显式表达，次要细节过多会导致主干模糊，建议优先保留主干链路，次要交互可通过备注说明。

FAQs

1. Q: 如果遇到不确定某个符号的含义怎么办？
   A: 查阅UML官方规范文档是最权威的方式，同时多数现代IDE内置了UML参考面板，团队内部维护一份符号对照表也是高效协作的好习惯。

2. Q: 类图中能否体现设计模式的应用？
   A: 完全可以，例如策略模式会表现为一组实现相同接口的算法族；工厂方法模式则通过抽象创建型接口与具体生产者的连线来体现，识别这些模式有助于快速把握架构师的设计思路。

通过系统化地分析类图的结构元素、关系网络和隐含的设计意图，开发者不仅能加速代码导航，还能在架构评审中发现潜在优化点，建议在实际项目中定期更新类图文档，使其成为团队知识共享
