如何正确连接ENSP路由器与物理机?

华为eNSP仿真平台中的路由器可通过虚拟网卡桥接或虚拟网络设置与物理机相连,该连接使虚拟路由器能直接访问物理网络资源(如互联网或本地服务器),实现真实环境下的网络功能测试与连通性验证。

连接 eNSP 虚拟路由器与物理机的详细指南

在华为 eNSP(Enterprise Network Simulation Platform)中,让虚拟路由器能够与运行模拟器的物理主机(你的电脑)通信,甚至通过主机访问互联网,是一项基础且关键的操作,核心原理在于使用 eNSP 提供的 Cloud 设备作为虚拟网络与物理网络之间的桥梁,以下是具体步骤和原理详解:

核心原理:Cloud 设备的中介作用

  • Cloud 是 eNSP 中一个特殊的虚拟设备,它能将模拟器内部的虚拟网络接口绑定到你物理主机上的真实网卡(物理网卡或虚拟网卡)。
  • 通过这种绑定,连接到 Cloud 的 eNSP 路由器或其他设备就能“看到”物理主机所在的真实网络环境。

详细配置步骤:

  1. 添加并配置 Cloud 设备:

    • 在 eNSP 工作区左侧设备区,找到并拖放一个 Cloud 设备到拓扑图中。
    • 右键单击 Cloud 设备,选择 设置
    • 在设置窗口中:
      • 切换到 绑定信息 选项卡。
      • 在左侧的 端口 列表中,你会看到类似 UDPEthernet 之类的虚拟接口。选择一个可用的 Ethernet 端口 (Ethernet0/0/1)。
      • 在右侧 绑定信息 区域,点击下拉菜单或 增加 按钮。
      • 从列表中选择你的物理主机正在使用的、连接了有效网络(如能上网的 WiFi 或有线网卡)的 真实物理网卡 或虚拟网卡。(关键步骤!)
        • 识别正确网卡: 在 Windows 中,可通过 控制面板 > 网络和 Internet > 网络连接 查看网卡名称(如 “WLAN”, “以太网”, “Realtek PCIe GbE Family Controller” 等),选择连接了目标网络的网卡。
      • 点击 增加确定 完成该端口的绑定。
      • (可选但推荐) 切换到 基础设置 选项卡,给 Cloud 设备设置一个易于识别的名称(如 Link_to_PC)。
  2. 添加并连接路由器:

    • 拖放一个路由器(如 AR2220AR6120)到拓扑图中。
    • 使用网线将路由器的一个可用接口(如 GE0/0/0)连接到第 1 步中 Cloud 设备绑定了物理网卡的那个 Ethernet 接口(如 Ethernet0/0/1)。
  3. 配置路由器接口 IP 地址:

    如何正确连接ENSP路由器与物理机?  第1张

    • 启动路由器。
    • 右键单击路由器,选择 CLI(命令行界面)进入配置视图。
    • 配置连接 Cloud 的接口 IP 地址。这个 IP 地址必须与你物理主机所连接的真实局域网的网段一致!
    • 基本配置示例:
      <Huawei> system-view  // 进入系统视图
      [Huawei] sysname R1  // 可选,重命名设备方便识别
      [R1] interface gigabitethernet 0/0/0  // 进入连接 Cloud 的接口视图
      [R1-GigabitEthernet0/0/0] ip address 192.168.1.100 24  // 设置 IP 和子网掩码(24即255.255.255.0)
      // 假设你的物理主机 IP 是 192.168.1.2/24,网关是 192.168.1.1
      [R1-GigabitEthernet0/0/0] quit  // 退出接口视图
    • 关键点:
      • 168.1.100 需替换为你的局域网内一个未被占用的 IP 地址。
      • 子网掩码必须与物理主机所在局域网一致(通常是 24 位,即 255.255.255.0)。
      • 务必保存配置: [R1] save (选择 y 确认)。
  4. 配置物理主机路由(可选,用于双向访问):

    • 配置完成后,从 eNSP 路由器 ping 你物理主机的 IP 地址(如 ping 192.168.1.2) 应该能通,这表示路由器可以访问物理主机。
    • 若需要从物理主机访问 eNSP 路由器(如 Telnet/SSH 管理、Web 访问):
      • 在物理主机上打开命令提示符 (cmd),执行:
        route add 目标网络 mask 子网掩码 网关地址
      • 示例(添加一条临时路由,重启后失效):
        # 将所有发往 192.168.1.100 (路由器接口IP) 的流量,通过网关 192.168.1.1 发送
        route add 192.168.1.100 mask 255.255.255.255 192.168.1.1
      • 解释: 告诉物理主机,访问路由器接口 IP (168.1.100) 的数据包,下一跳交给局域网的网关 (168.1.1),网关知道如何转发给路由器(因为路由器和物理主机在同一广播域)。
      • (更优解): 在物理主机连接的局域网网关(通常是家用路由器)上,配置一条指向 168.1.100 的静态路由,下一跳指向物理主机的 IP (168.1.2),这样局域网内所有设备都能访问 eNSP 路由器,具体配置方法取决于你的物理网关设备。
  5. 测试连通性:

    • 从路由器 ping 物理主机: 在路由器 CLI 中执行 ping 物理主机IP (如 ping 192.168.1.2),应看到 Reply from ... 的回复。
    • 从物理主机 ping 路由器: 在物理主机 CMD 中执行 ping 路由器接口IP (如 ping 192.168.1.100)。如果配置了第 4 步的主机路由或网关路由,应能通。 否则,仅路由器能 ping 通主机,主机无法 ping 通路由器(但主机访问互联网不受影响)。
    • 测试路由器访问互联网:
      • 在路由器上配置默认路由指向物理局域网的网关:
        [R1] ip route-static 0.0.0.0 0.0.0.0 192.168.1.1  // 0.0.0.0 0.0.0.0 代表所有未知网络
        [R1] quit
        <R1> save

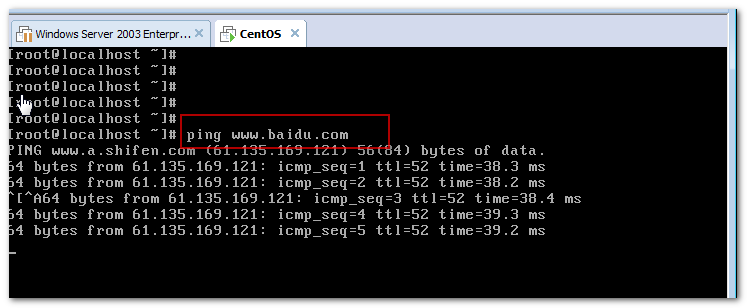

      • 在路由器 CLI 中执行 ping 8.8.8.8 (Google DNS) 或 ping www.baidu.com (需确保路由器 DNS 设置正确或在 Ping 命令中使用域名),应能通。

重要注意事项与排错:

  1. 防火墙干扰: 这是最常见的问题!物理主机和 eNSP 路由器之间的通信会被 Windows Defender 防火墙或其他第三方防火墙拦截。

    • 解决方法: 暂时完全禁用 Windows Defender 防火墙或第三方防火墙进行测试,如果通信恢复,则需要在防火墙中为 eNSPvboxVirtualBox.exe(或你使用的虚拟机引擎)以及相关的虚拟网卡创建允许规则。
  2. 绑定错误网卡: 在 Cloud 设置中绑定了错误的物理网卡(如未启用、未连接网络的网卡或错误的虚拟网卡)。务必绑定活动且连接有效网络的物理网卡。

  3. IP 地址冲突: 为 eNSP 路由器接口配置的 IP (168.1.100) 必须与你局域网内其他物理设备(包括主机本身)的 IP 完全不同,否则会造成冲突,导致设备无法正常通信。

  4. 网段不匹配: 路由器的接口 IP 地址和子网掩码必须与物理主机所在的局域网处于同一网段,如果物理主机 IP 是 1.1.5/24,路由器接口 IP 必须是 1.1.X/24 (X 不能是 5 或其他已用地址)。

  5. Cloud 绑定端口错误: 确保连接路由器的 Cloud 端口(如 Ethernet0/0/1)与你绑定了物理网卡的端口是同一个。

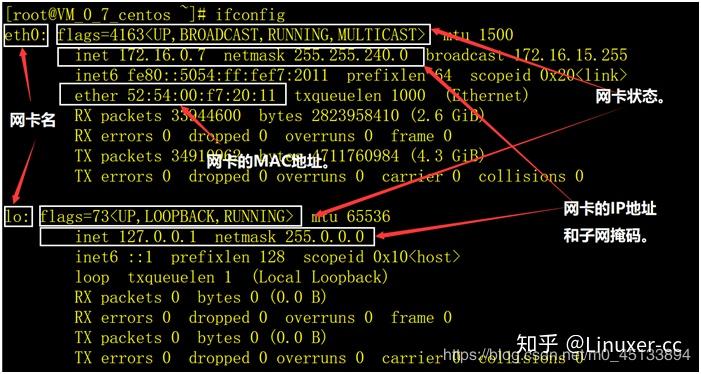

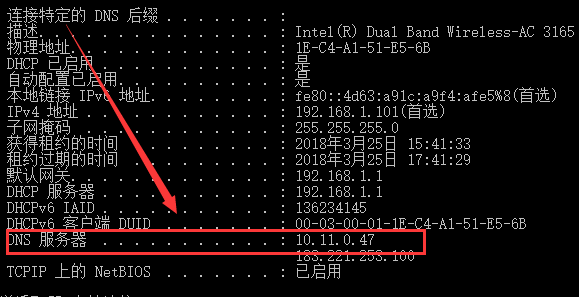

  6. 物理网卡状态: 确保物理主机的目标网卡处于启用状态并获取到了有效的 IP 地址(通过 ipconfig /allifconfig 查看)。

  7. NAT 配置(复杂网络): 如果物理主机本身位于 NAT 网关(如家庭路由器)之后,并且你需要从外部网络(互联网)访问 eNSP 路由器,则必须在物理主机连接的物理网关(家用路由器) 上配置端口转发 (Port Forwarding),将特定端口的流量转发到物理主机的 IP 和端口,同时物理主机可能需要额外配置(如虚拟网桥或端口映射)才能将流量正确导向 eNSP 路由器,这相对复杂,不在基础连接讨论范围内。

成功实现 eNSP 路由器与物理机通信的核心在于正确配置 Cloud 设备绑定物理网卡,并确保 eNSP 路由器接口的 IP 地址与物理主机所在局域网位于同一网段且无冲突,理解 Cloud 的桥梁作用是关键,按照上述步骤仔细操作,并重点关注防火墙设置和 IP 配置,通常即可解决问题,掌握这一连接方法,是进行更复杂的网络模拟、设备测试和与真实网络交互的基础。

引用说明: 本文配置方法基于华为 eNSP 官方模拟器功能及通用网络互联原理,结合了 TCP/IP 网络基础、虚拟化网络桥接技术以及常见的网络排错经验,具体实现细节参考了华为数通设备的标准配置指南和网络工程师社区的最佳实践分享。(最后更新于:2025年10月)
