AutoCAD剪切命令怎么用？

在AutoCAD中使用剪切命令（TRIM）： ，1. 输入 ** TR**（快捷键）并回车启动命令。 ，2. 选择作为剪切边界的对象（可选所有对象为边界），回车确认。 ，3. 直接点击需要剪掉的线段部分，完成剪切。

在 AutoCAD 的浩瀚绘图世界中，精准地“剪掉”不需要的图形部分是一项核心技能，这就是 剪切命令（Trim 命令） 大显身手的地方，无论你是刚接触 CAD 的新手，还是经验丰富的设计师，熟练掌握剪切命令都能显著提高你的绘图效率和图形精度，本文将深入浅出地讲解 AutoCAD 中剪切命令的详细使用方法、技巧以及常见问题的解决方案。

剪切命令（Trim）的核心作用是什么？

剪切命令（TRIM） 允许你以选定的一个或多个对象作为“剪刀”（边界），精确地剪掉其他对象中超出这些边界的部分。

想象一下，你有多条交叉的直线，或者一个圆与矩形相交，你可能只需要保留它们相交点以内的部分，或者需要清理掉多余的线段，手动删除不仅麻烦，而且难以做到精确对齐边界,剪切命令就是为解决这类问题而生的高效工具。

典型应用场景：

  • 清理建筑平面图中墙体交叉处的多余线段。
  • 修剪机械零件图中超出轮廓的线条。
  • 精确裁剪园林设计图中的道路与绿化边界。
  • 删除电气线路图中不需要的交叉点延伸线。
  • 修剪多段线（Polyline）或样条曲线（Spline）的特定部分。

如何启动剪切命令？

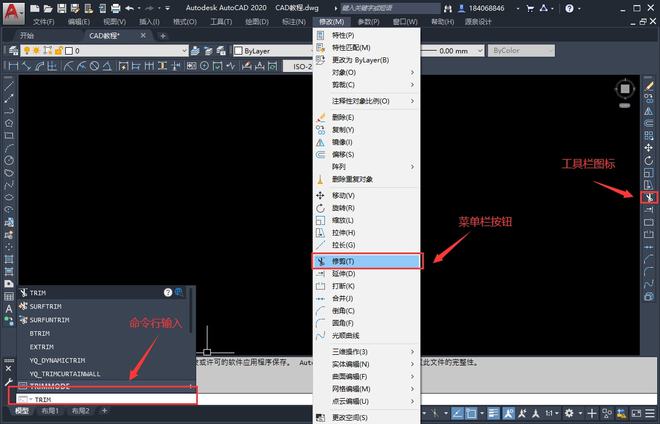

AutoCAD 提供了几种常用方法来启动剪切（TRIM）命令：

  1. 功能区（推荐）：
    • 切换到 常用 选项卡。
    • 在 修改 面板中，找到并单击 修剪 图标（通常是一个小剪刀的图形）。
    • (图示：AutoCAD 功能区“修剪”图标位置)
  2. 命令行（高效）：
    • 直接在命令窗口中输入 TRIM (不区分大小写) 或更快捷的缩写 TR。
    • 按 Enter 键或空格键执行命令。
  3. 菜单栏（传统）：
    • 单击顶部菜单栏的 修改。
    • 在下拉菜单中选择 修剪。

剪切命令（TRIM）的详细操作步骤

启动 TRIM 命令后，命令行会提示你进行一系列操作,以下是标准且完整的操作流程：

AutoCAD剪切命令怎么用？ 第1张

  1. 选择剪切边界：

    • 命令行提示：选择剪切边... 选择对象或 <选择全部>:
    • 你需要选择那些将作为“剪刀”的对象,这些对象定义了你要修剪其他对象的边界线。
    • 操作： 在绘图区域中，单击一个或多个对象作为边界,可以连续选择多个。
    • 重要提示：
      • 按 Enter 键选择全部：如果你直接按 Enter 键或空格键（而不是选择任何对象），AutoCAD 会将当前图形中所有可见对象都视为潜在的剪切边界！这是一个非常常用且高效的操作,尤其在你需要大量修剪且边界复杂时。
      • 边界对象可以是直线、圆弧、圆、椭圆、多段线、样条曲线、构造线、射线、文字、图块甚至视口边框等（只要它们能与其他对象相交）。
    • 选择完边界后，再次按 Enter 键或空格键确认边界选择完成。

  2. 选择要修剪的对象：

    • 命令行提示：选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:
    • 这是最关键的一步！现在你需要点选那些需要被“剪掉”的部分。
    • 操作： 将鼠标光标移动到你想剪掉的图形片段上（通常是超出边界的部分），然后单击它。
      • 注意： 你必须点击对象上位于边界之外（或你想要移除）的那一段，AutoCAD 会从你点击的位置开始,沿着对象查找到最近的边界交点并将其剪断。
    • 你可以连续点击多个需要修剪的对象片段。
    • 高效技巧：
      • 栏选 (F): 输入 F 然后按 Enter，画一条穿过多个对象的线（栏选线）,所有与该栏选线相交且符合修剪条件的对象都会被一次性修剪。
      • 窗交 (C): 输入 C 然后按 Enter，使用交叉窗口（从右向左拉窗口）框选多个对象，所有被窗口触及的、且符合修剪条件的对象部分都会被一次性修剪。
      • 窗选：也可以直接用鼠标从左向右拉一个实线窗口，完全包含在窗口内的、符合修剪条件的对象部分会被修剪。
    • 修剪完成后，按 Enter 键或空格键结束命令。

一个清晰的修剪示例（修剪交叉直线）

假设你有两条相交的直线 (Line A 和 Line B)，形成一个十字交叉，你的目标是只保留 Line A 的上半部分和 Line B 的右半部分。

  1. 启动 TRIM 命令 (输入 TR > Enter)。
  2. 选择边界：
    • 命令行提示：选择剪切边... 选择对象或 <选择全部>:
    • 这里，Line A 和 Line B 需要互相作为边界来修剪对方，最简单的方法就是直接按 Enter 键选择所有对象作为边界。
  3. 选择要修剪的部分：
    • 命令行提示：选择要修剪的对象...
    • 点击 Line A 在交叉点下方的线段（你想要剪掉的下半部分）。
    • 点击 Line B 在交叉点左侧的线段（你想要剪掉的左半部分）。
    • 你会在点击后立即看到不需要的线段消失。
  4. 按 Enter 键结束命令，现在只剩下 Line A 的上半段和 Line B 的右半段了。

关键选项详解与实用技巧

在执行第 2 步（选择要修剪的对象）时,命令行会提供一些重要选项：

  • 边(E) – 设置“边”模式：

    • 输入 E > Enter。
    • 命令行提示：输入隐含边延伸模式 [延伸(E)/不延伸(N)] <当前模式>:
    • 延伸(E)：即使剪切边界并未实际相交于要修剪的对象，只要在延长线上能相交，AutoCAD 就允许修剪，这是最常用、最灵活的模式，一条未与边界线相交的直线，只要其延长线能相交,就可以被修剪。
    • 不延伸(N)：修剪操作仅发生在对象与边界实际相交的位置,延长线上的虚拟交点无效。
    • 技巧： 如果发现无法修剪对象，首先检查 边模式 是否设置为 延伸(E),这是大部分修剪失败的原因。

  • 按住 Shift 键选择要延伸的对象：

    • 极其重要的技巧！ 在修剪命令 (TRIM) 的执行过程中，按住键盘上的 Shift 键不放，然后去选择对象，AutoCAD 会临时切换为延伸命令 (EXTEND) 的功能！被你 Shift + 点击 的对象会延伸到最近的边界。
    • 作用： 无需退出修剪命令，就能在修剪和延伸操作之间无缝切换，大大提升效率，放开 Shift 键后,又恢复为修剪模式。

  • 放弃(U)：

    • 输入 U > Enter，可以撤销上一步的修剪操作，恢复刚刚被剪掉的片段,可以连续使用。

  • 删除(R)：

    • 输入 R > Enter，可以在不退出修剪命令的情况下，选择并删除绘图区域中的任意对象，删除结束后,会继续回到修剪对象的选择状态。

  • 投影(P)：

    • 主要用于处理三维空间中不同高度的对象，在二维绘图中使用较少，输入 P > Enter 后可以选择投影方式（如 UCS、视图等），决定如何计算在三维空间中的修剪交点,一般保持默认即可。

解决常见问题（为什么剪切命令不起作用？）

  1. “无法修剪此对象”或点击了没反应？

    • 首要检查： 边模式 是否为 延伸(E)？在修剪命令中，在命令行提示选择修剪对象时，输入 E > Enter，再输入 E > Enter 将其设置为 延伸,这是最常见的原因。
    • 对象是否在锁定图层？ 检查图层管理器，确保要修剪的对象和边界对象所在的图层没有被锁定 (Locked)。
    • 对象是否被冻结？ 确保所在图层没有被冻结 (Frozen)。
    • 是否选对了位置？ 确认你点击的是对象上需要被剪掉的那一段（位于边界之外的部分）,尝试在对象上靠近边界的不同位置点击。
    • 对象类型支持吗？ 极少数特定对象（如某些外部参照或特定块中的嵌套对象）可能有限制，尝试分解 (EXPLODE) 后修剪（但需谨慎分解）。
    • 边界是否有效？ 确保你选择的边界对象与要修剪的对象在空间中（或延长线上）确实能相交。

  2. 如何修剪块（Block）内部的对象？

    • 默认情况下，块作为一个整体，内部对象不能直接被外部命令（如 TRIM）编辑。
    • 你需要在位编辑块：双击块进入块编辑器 (BEDIT)，或者使用 REFEDIT 命令，然后在块内部进行修剪操作,完成编辑后保存并关闭块编辑器。

  3. 如何修剪圆（Circle）？

    • 圆不能被一个边界一次性全部修剪掉（因为修剪需要边界在两端界定）。
    • 你需要至少两个剪切边界，要修剪掉圆的一部分，你需要两条直线（或其他边界）与这个圆相交，形成两个交点，然后启动 TRIM，选择这两条边界（或直接 Enter 全选），再点击圆上位于这两个交点之间的那一段圆弧（即你想要剪掉的部分）,该段圆弧就会被移除。

专家建议与最佳实践

  • 习惯使用“全部选择”边界 (Enter键)： 在复杂的图形中，直接按 Enter 将所有对象作为潜在边界是最省事、最高效的方法,避免遗漏边界。
  • 灵活运用 Shift 键： 掌握 Shift 键临时切换延伸/修剪的技巧，能让你在图形整理时如虎添翼,无需反复切换命令。
  • 善用“边(E)”模式： 始终将 边模式 设置为 延伸(E) 能解决大部分看似无法修剪的问题,操作更流畅。
  • 利用选择技巧： 当需要修剪大量对象时，不要一个个点选，熟练使用 栏选 (F) 或 窗交 (C) 能成倍提高效率。
  • 图层管理： 良好的图层组织（关闭/冻结不需要的图层）可以减少干扰,使边界和修剪对象的选择更清晰。
  • 对象捕捉 (OSNAP)： 确保在绘图和修改时开启必要的对象捕捉（如端点、交点、圆心等），尤其是在边界选择或预期修剪点附近,以保证精度。

AutoCAD 的剪切命令 (TRIM) 是精确编辑图形不可或缺的利器，理解其核心逻辑（边界 + 修剪对象）、掌握标准操作步骤、灵活运用关键选项（特别是 边(E) 延伸模式和 Shift 键切换延伸）、并了解常见问题的解决方法，将极大地提升你的 CAD 绘图效率和专业度，多加练习，将这些技巧融入日常绘图流程，你就能轻松驾驭 AutoCAD 的“剪刀”，创建出干净、准确、专业的图纸。

引用说明：

  • 核心基于 Autodesk AutoCAD 官方软件功能及帮助文档。
  • 操作流程和技巧总结综合参考了行业标准的 AutoCAD 培训教程和资深 CAD 设计师的实践经验。
  • 最佳实践部分源于提高 CAD 工作效率的通用原则。
