深入解析：UG NX 命令的高效使用方法（建模、制图、装配核心指南）

UG NX（现通常指 Siemens NX）作为一款功能强大的集成式 CAD/CAM/CAE 软件，其核心操作离不开对各类命令的熟练运用，对于新用户或希望提升效率的资深用户而言，掌握命令的使用逻辑和技巧至关重要，本文将系统性地介绍 UG NX 命令的使用方法、核心类别、通用操作流程及实用技巧,助您更顺畅地驾驭这款工业设计利器。

核心概念：理解UG NX的“命令”

• 并非单一指令： 在UG NX中，“命令”（Command）通常指代一个功能集合或一个交互式操作流程，它可能包含多个步骤、对话框选项、鼠标操作和参数输入。
• 命令启动方式：
  • 功能区（Ribbon）： 现代NX版本的主流界面，命令按逻辑分类（如“主页”、“曲线”、“曲面”、“装配”、“制图”等选项卡）组织在功能区面板上,直接单击图标即可启动命令。
  • 菜单栏（Menu Bar）： 传统的菜单结构（文件、编辑、视图、插入、格式、工具、装配、信息、分析、首选项、窗口、帮助）,部分高级或较少使用的命令可能仍需通过菜单访问。
  • 快捷方式/按键： 许多常用命令分配了键盘快捷键（如 Ctrl+T 用于“变换”）,熟练使用可极大提升效率。
  • 命令查找器（Command Finder）： 位于界面左上角（通常放大镜图标），输入命令名称（英文）或功能描述的关键词,NX会快速列出相关命令供您选择执行。
  • 右键菜单（Context Menu）： 在图形窗口或特定对象（如面、边、特征、组件）上单击右键,会弹出与当前选择或位置相关的常用命令菜单。
• 命令状态： 启动一个命令后，NX通常会进入该命令的“状态”，此时界面（如功能区、对话框、提示行）会更新为与该命令相关的选项,鼠标操作也会遵循该命令的规则。

通用命令操作流程（以典型建模命令为例）

UG NX 命令的操作通常遵循一个通用模式：

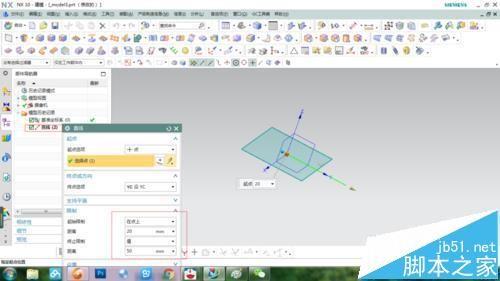

1. 启动命令： 通过上述任一方式（如点击功能区图标）启动目标命令（“拉伸” – Extrude）。
2. 选择对象： 根据命令提示（通常在屏幕底部的“提示行”显示），在图形窗口中选择所需的几何对象（如要拉伸的草图轮廓、曲线或面），选择对象时注意“选择条”（位于图形窗口上方）的设置（如选择类型：曲线、面、体、特征等；过滤选项）。
3. 定义方向/参考： 许多命令需要定义方向（如拉伸方向、旋转轴），可以通过：
   • 直接使用屏幕上的方向箭头拖动。
   • 选择现有直线、边、基准轴作为方向矢量。
   • 使用“矢量对话框”指定精确方向（如绝对坐标、两点、曲线切线等）。
4. 设置参数： 在命令的对话框（通常出现在屏幕左侧或右侧）或“动态输入框”（跟随鼠标显示）中输入或修改关键参数。
   • 拉伸示例： 设置拉伸的“极限”值（距离/对称/直至下一个/直至选定对象等）、布尔操作（无/求和/求差/求交）、拔模角、偏置等。
5. 预览与确认： NX 通常提供实时预览效果，调整参数或方向时，预览会动态更新，确认无误后，点击对话框中的 “应用” 或 “确定”。
   • “应用”：执行当前操作并保持对话框打开,方便继续使用同一命令创建新特征。
   • “确定”：执行当前操作并关闭对话框。
   • “取消”：放弃当前操作并关闭对话框。
6. 完成/退出命令： 操作完成后，命令状态结束，可以按 Esc 键或在图形窗口空白处右键选择“完成”或“取消”来提前退出命令状态。

核心命令类别与典型示例

UG NX 命令庞大繁杂,以下按主要应用领域介绍核心类别和关键命令：

建模 (Modeling)

• 草图 (Sketch)： 创建2D轮廓的基础。
  • Profile：绘制连续的直线和圆弧。
  • Line, Arc, Circle, Rectangle：基本图元绘制。
  • Constraint：添加几何约束（水平、垂直、相切、平行等）和尺寸约束。关键！ 约束驱动是参数化建模的核心。
  • Quick Trim / Quick Extend：快速修剪/延伸曲线。
  • Mirror Curve：镜像草图曲线。
  • Offset Curve：偏置草图曲线。
• 特征建模 (Feature Modeling)： 基于草图或现有几何创建3D特征。
  • Extrude：将草图、曲线或面沿矢量方向拉伸成实体或片体。
  • Revolve：将草图或曲线绕轴旋转成实体或片体。
  • Hole：创建各种标准孔或自定义孔（简单孔、沉头孔、埋头孔、螺纹孔）。
  • Datum Plane / Datum Axis / Datum CSYS：创建辅助的基准平面、轴或坐标系,作为建模参考。
  • Edge Blend：对实体的边进行倒圆角。
  • Chamfer：对实体的边进行倒斜角。
  • Shell：对实体进行抽壳操作。
  • Pattern Feature：对特征进行矩形阵列、圆形阵列或沿曲线阵列。
  • Sweep：沿引导线扫掠截面创建实体或片体。
  • Draft：为方便脱模,给模型添加拔模角度。
• 曲面建模 (Surface Modeling)：
  • Through Curves：通过一组截面线创建曲面。
  • Through Curve Mesh：通过两组交叉的曲线（主曲线和交叉曲线）创建高质量的曲面。
  • Swept：更高级的扫掠,可控制截面变化规律。
  • Studio Surface：自由造型曲面功能，提供强大的点、线操控能力。
  • Trim Body / Trim Sheet：用面、基准面或体修剪目标体或片体。
  • Sew：将多个相邻的片体缝合为一个片体或封闭成实体。
  • Offset Surface：偏置曲面。

装配 (Assembly)

• Add Component：将部件（.prt文件）添加到当前装配中。
• Assembly Constraints：定义组件之间的位置关系和运动自由度。
  • Touch Align：面贴合或对齐。
  • Center：中心对齐（1对1， 1对2， 2对2）。
  • Parallel：约束面或边平行。
  • Perpendicular：约束面或边垂直。
  • Distance：约束组件间特定几何元素的距离。
  • Angle：约束组件间特定几何元素的角度。
  • Fix：固定组件在当前位置。
• Move Component：在未完全约束或使用“移动”模式下调整组件的位置。
• Exploded Views：创建装配爆炸视图以展示内部结构。
• Assembly Sequence：定义装配或拆卸的动画序列。
• WAVE Geometry Linker：在不同部件间链接复制几何体，保持关联更新（高级功能）。

制图 (Drafting)

• New Sheet：创建新的图纸页。
• Base View：根据模型创建基本视图（如俯视图、主视图、左视图等）。
• Projected View：根据现有视图创建投影视图（如正交投影、轴测投影）。
• Section View：创建全剖、半剖、阶梯剖、旋转剖等剖视图。
• Detail View：创建局部放大视图。
• Dimension：标注各种类型的尺寸（线性、径向、角度、坐标、链式、基线式）。
• Geometric Tolerancing：标注形位公差（如平面度、圆度、位置度）。
• Surface Finish：标注表面粗糙度符号。
• Note：添加文本注释。
• Table：创建明细表（BOM表）、孔表等。
• Symbol：插入中心线、目标点、焊接符号等制图符号。

其他常用核心命令

• Measure：测量距离、角度、长度、面积、质量属性等。
• Analysis：进行几何分析（如检查几何体、曲面曲率、拔模分析）。
• Hide / Show：隐藏或显示选定的对象。
• Layer Settings：管理图层,控制对象的可见性和可选择性。
• Undo / Redo：撤销/重做操作。
• Delete：删除选定的对象或特征。谨慎使用！ 删除父特征可能导致子特征失败。
• Edit Parameters：修改已有特征的参数（尺寸、选项等）,实现参数化修改。
• Edit with Rollback：回滚到特征之前的模型状态进行编辑。

提升效率的实用技巧与注意事项

1. 善用“选择条” (Selection Bar)： 这是精准选择的关键工具，在执行命令前或选择过程中，务必设置好“类型过滤器”和“详细选择选项”，避免误选，只想选面时，就激活“面”过滤器。
2. 紧盯“提示行” (Prompt Line)： 屏幕底部的提示行会明确告诉您下一步该做什么（“选择要拉伸的曲线”、“选择目标面”、“指定矢量”等）,养成随时查看提示行的习惯。
3. 活用“动态输入框”： 当鼠标悬停在可输入数值的位置时（如输入距离、角度），动态输入框会出现，直接输入数值比在对话框中操作更快捷，支持公式输入（如 50/2）。
4. 理解“预览”： 在点击“应用”或“确定”前，务必仔细观察预览效果是否符合预期,预览是避免错误操作的防火墙。
5. 布尔运算 (Boolean) 是核心： 在创建拉伸、旋转等实体特征时，“布尔”选项（无、求和、求差、求交）决定了新特征如何与现有体结合，选错会导致模型错误（如想挖孔却选了“求和”）。
6. 掌握“部件导航器” (Part Navigator)： 这是模型的“家谱图”，用于浏览特征历史记录、编辑特征参数（双击）、抑制/取消抑制特征、调整特征顺序、标记特征状态等,是排查问题和修改模型的核心工具。
7. 定制快捷键 (Keyboard Shortcuts)： 在“文件”->“实用工具”->“定制”->“键盘”中，为最常用的命令分配个性化的快捷键,效率提升显著。
8. 利用“重用库” (Reuse Library)： 存储和调用常用的标准件（螺钉、螺母、轴承）、特征（腔体、凸台）、草图等,避免重复设计。
9. 保存与版本管理： 养成经常保存 (Ctrl+S) 的习惯，对于重要设计，使用 文件 -> 另存为 进行版本备份。
10. 学习资源：
    • NX内置帮助： 按 F1 键或在菜单栏选择 帮助 -> 文档，打开详细的官方文档,搜索命令名称可获得最权威的说明和示例。
    • Siemens 支持中心： 访问 https://support.sw.siemens.com/ 获取知识库文章、教程视频、社区支持。
    • 在线教程平台： Udemy, Coursera, LinkedIn Learning, YouTube 等平台有大量付费和免费的优质 NX 教程。

掌握 UG NX 命令的关键在于理解其交互逻辑（启动->选择/定义->设置参数->预览->确认），熟悉核心功能类别（建模、装配、制图），并在实践中熟练运用选择条、提示行、预览、部件导航器等辅助工具，通过持续练习、善用帮助文档和在线资源，您将能够高效地运用 NX 命令完成复杂的设计、分析和制造任务，耐心和实践是成为 NX 高手的必经之路。
