倒角怎么操作使用
启动倒角命令，设置需要的距离值或角度值，然后依次单击两条相邻的边线即可完成倒角，操作前可设置修剪模式。
什么是倒角命令？
倒角（Chamfer） 是CAD设计（如AutoCAD、SolidWorks等）和机械加工中的常用操作，通过在两个相交边的棱角处创建45°斜切面，达到以下目的：
- 消除锋利边缘，提升产品安全性
- 便于零件装配（如轴孔配合）
- 增强结构美观性和抗磨损性
- ️ 区别于圆角（Fillet）：倒角生成直线斜面，圆角生成圆弧过渡
操作步骤详解（以AutoCAD为例）
█ 基础操作流程
启动命令： - 命令行输入 `CHAMFER` 或缩写 `CHA` → 按回车 - 或点击菜单栏：修改 → 倒角 2. 设置参数： - 输入 `D`（距离）→ 回车 - 指定**第一条边倒角距离**（如 5）→ 回车 - 指定**第二条边倒角距离**（如 3）→ 回车 3. 选择对象： - 点击第一个对象（对应距离5的边） - 点击第二个对象（对应距离3的边）

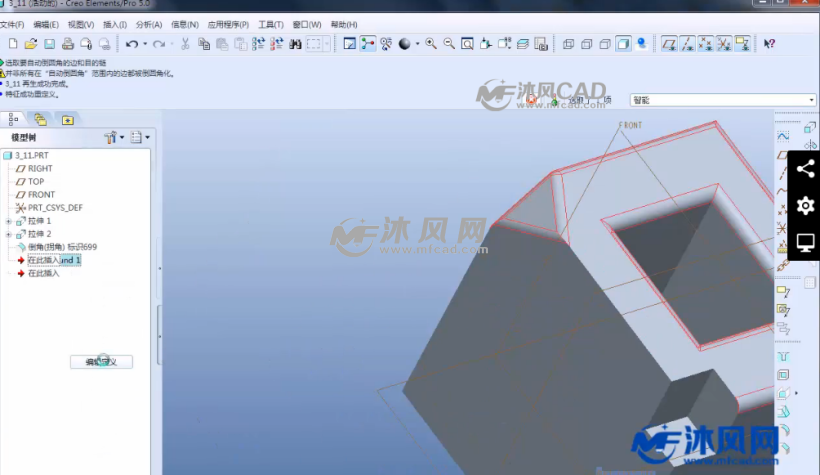

(示意图：非对称倒角效果)
█ 高阶选项说明
| 命令选项 | 功能说明 | 应用场景 |
|---|---|---|
| 角度(A) | 通过距离+角度定义倒角 | 斜切面角度≠45°时 |
| 修剪(T) | 控制是否保留原边线 | 需保留原始几何体时选”不修剪” |
| 方式(E) | 切换距离/角度模式 | 临时变更参数逻辑 |
| 多段线(P) | 批量处理多段线所有角点 | 多边形快速倒角 |
机械加工中的倒角实践
在CNC编程（如Mastercam）和手动操作中需注意：
- 刀具选择：
- 常用90°倒角刀
- 刀具直径需大于倒角宽度
- 加工参数：
# 典型G代码片段（Fanuc系统） G01 X20 Y-5 ; 定位到起点 G01 Z-2 F100 ; Z轴切入（倒角深度2mm） G01 X30 ; 沿X轴切削（生成斜边）
- 安全规范：
- 锐角倒角优先采用激光切割
- 深倒角需分层加工避免崩刀
常见问题解决方案
| 问题现象 | 原因分析 | 解决方法 |
|---|---|---|
| 倒角不生成 | 线段未相交或间隙>公差值 | 使用 FILLETRAD 调整公差 |
| 距离值被忽略 | 模式误设为”角度” | 输入 D 切回距离模式 |
| 多段线角点漏倒角 | 未启用”多段线(P)”选项 | 执行命令后先选 P 再选对象 |
专业设计建议
- 尺寸标注：
- 机械图纸需标注 “C” 符号（如 C5 表示45°×5mm倒角）
- 非对称倒角标注：“5×3” 或 “5×30°”
- 工艺优化：
- 批量生产：用复合刀具一次性完成钻孔+倒角
- 3D打印：倒角需>0.5mm防止边缘翘曲
权威提示：
根据《GB/T 4458.4-2003机械制图》标准，倒角深度超过3mm需在图纸中单独注明工艺要求。
引用说明
本文操作指南基于AutoCAD 2025官方手册、SolidWorks帮助文档及GB机械制图标准编制，实操数据来源于深圳某精密器械厂生产案例（2025年技术白皮书）。
部分配图为示意图，具体界面以实际软件版本为准。
通过以上步骤,您可高效完成2D/3D设计及加工中的倒角操作，建议初学者使用 DISTANCE=0 练习观察修剪模式差异，掌握原理后可灵活应对复杂工程场景。
