CAD三维旋转快键怎么操作？

好的，这是一份为您准备的详细CAD三维旋转命令快捷键使用教程,符合您的要求：

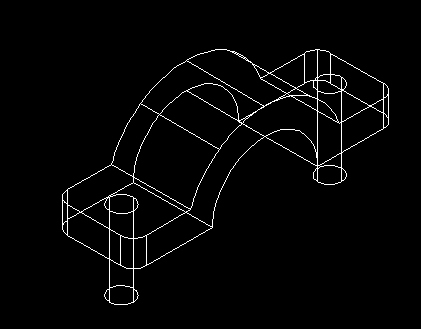

掌握CAD三维旋转的快捷键，能显著提升你在三维空间建模和编辑的效率，无论是调整零件角度、观察模型细节，还是精准定位组件，这个命令都不可或缺，以下是关于如何使用CAD三维旋转快捷键 (3DROTATE) 及其相关技巧的完整指南：

核心快捷键：3R

• 操作流程：
  1. 选择对象： 在绘图区域中，用鼠标左键单击或框选需要旋转的一个或多个三维对象（实体、曲面、网格等），按 Enter 键确认选择完成。
  2. 激活命令： 直接在键盘上输入字母 3R (注意是数字3和大写字母R的组合，通常不需要区分大小写，输入小写3r也可)，然后按 空格键 或 Enter 键,这是最快捷的方式。
  3. 指定旋转基点： CAD会在你的光标处显示一个彩色的三维旋转小控件（通常包含红、绿、蓝三个圆环，分别代表X/Y/Z轴）。

     移动光标到你希望作为旋转中心的点（模型的某个角点、圆心、中点等），单击鼠标左键确定基点,这个点就是模型将围绕其旋转的中心。



  4. 选择旋转轴： 将光标悬停在三维旋转控件的不同部分上：
     • 红色圆环： 代表绕X轴旋转（当悬停时，圆环会变黄，并显示轴线方向）。
     • 绿色圆环： 代表绕Y轴旋转（当悬停时，圆环会变黄，并显示轴线方向）。
     • 蓝色圆环： 代表绕Z轴旋转（当悬停时，圆环会变黄，并显示轴线方向）。
     • 自由旋转球（圆环之间的区域）： 允许绕任意轴自由旋转（当悬停时，控件外会出现一个球体）。
     • 将光标悬停在你需要围绕其旋转的轴对应的彩色圆环上（直到其高亮显示为黄色），然后单击鼠标左键选中该轴。
  5. 指定旋转角度：
     • 方法1（精确角度）： 直接在命令行中输入旋转角度值（如 45 代表逆时针45度），然后按 Enter 键，输入负值（如 -30）则代表顺时针旋转。
     • 方法2（鼠标拖动）： 在选中旋转轴后，移动鼠标，你会看到对象围绕选定的轴动态旋转，同时在命令行或光标附近会显示当前的角度值，移动到满意的位置时,单击鼠标左键确定。
  6. 完成： 旋转操作随即完成，可以按 Esc 键退出命令或继续选择其他对象进行旋转。

关键技巧与深入理解

1. 坐标系至关重要：

   • 三维旋转是相对于当前的用户坐标系(UCS)进行的，旋转控件的X/Y/Z轴方向由当前的UCS方向决定。
   • 在进行复杂角度的旋转前，务必确认或设置好合适的UCS（使用UCS命令），如果需要围绕世界坐标系(WCS)的轴旋转，可以先将UCS设置为“世界”（命令：UCS -> W -> Enter）。

2. 利用“参照”选项：

   • 在指定基点后、选择轴之前，留意命令行提示，输入 R 或从右键菜单中选择 参照(R)。
   • 此选项允许你通过指定一个参照角度和一个新角度来进行旋转，特别适用于需要将对象从某个已知角度旋转到另一个特定角度的情况（将一条边从30度转到0度）。

3. 复制旋转：

   • 如果你想保留原始对象并旋转出一个副本：
     • 在步骤3（指定基点）之前，在选择对象后、激活3R命令之前，输入 COPY 命令或使用快捷键 CO 复制对象,然后再对复制体进行旋转。
     • 或者在激活3R命令、选择好对象、指定基点后，在命令行提示指定角度时，先输入 C 或 COPY (根据CAD版本提示可能不同)，然后再输入角度或拖动鼠标，这样原始对象保持不变,新旋转的对象被创建。

4. 理解旋转方向（右手定则）：

   • 使用旋转控件时，绕轴旋转的“正方向”遵循右手定则：想象用手握住旋转轴，大拇指指向该轴的正方向（红=X，绿=Y，蓝=Z），则其余四指弯曲的方向就是旋转的正角度方向（逆时针）。

5. 与ROTATE和3DORBIT的区别：

   • ROTATE (快捷键 RO): 这是标准的二维旋转命令，在三维空间中使用它时，旋转是围绕当前UCS的Z轴进行的，无法自由选择旋转轴，主要用于在特定平面（XY平面）内的旋转。
   • 3DORBIT / 3DO: 这是一个视图旋转命令，用于动态地改变你在屏幕上观察模型的视角（相当于转动你的眼睛或相机），并不会改变模型中任何对象本身的方位或角度。3R 命令则是改变对象本身在三维空间中的实际朝向。

常见问题与解决方案 (FAQ)

• 问题：输入3R没反应？
  • 检查命令别名： 确保你的CAD中命令别名3R确实被定义为3DROTATE，可以在命令行输入ALIASEDIT（如果可用）或检查acad.pgp文件（需谨慎修改）。
  • 完整命令： 如果别名无效，尝试输入完整的命令名3DROTATE然后按Enter。
• 问题：旋转方向不对/乱转？
  • 确认UCS： 这是最常见的原因！检查并设置正确的用户坐标系（UCS命令），确保你理解当前X/Y/Z轴的方向。
  • 检查旋转轴： 在拖动旋转前，确认光标准确悬停在所需旋转轴（红/绿/蓝环）上且已高亮变黄才点击。
  • 使用精确输入： 如果鼠标拖动不可控，改用命令行输入精确角度值（正/负）。
• 问题：旋转时误选了其他对象？
  • 命令中移除对象： 在3R命令过程中，当提示选择对象时，如果选错了，可以输入 R (Remove) 然后选择要移除的对象。
  • 撤销： 如果旋转已完成，立即按 Ctrl+Z 撤销操作。
• 问题：旋转控件太小/太大/不显示？
  • 调整控件大小： 在命令行输入 NAVVCUBEDISPLAY 并设置为 1 (开)，然后输入 NAVVCUBESIZE 并输入一个值（如 1 最小, 5 最大）来调整视觉旋转控件的大小。
  • 确保开启： 输入 3DROTATE 命令后，控件应自动显示，如果不显示，检查系统变量 GTAUTO 是否设置为 1 (开)。

熟练运用 3R 这个三维旋转快捷键，结合对当前UCS的理解、旋转轴的选择以及精确角度的输入（或参照旋转），是高效操作三维模型的核心技能之一，通过实践掌握自由旋转与指定轴旋转的区别，并区分对象旋转(3R)与视图旋转(3DO)，你将能更自如地在CAD的三维空间中精准定位和调整模型,清晰的坐标系意识是避免旋转混乱的关键！

引用与说明：基于 Autodesk AutoCAD 软件的标准功能及通用操作流程整理撰写，核心命令3DROTATE及其默认快捷键别名3R源自 AutoCAD 官方文档及广泛认可的行业实践，关于右手定则、UCS 原理等概念属于计算机辅助设计与三维几何的通用知识，具体操作细节和界面提示可能因 AutoCAD 的不同版本（如 2020, 2021, 2022, 2025, 2025, 2025）或垂直行业版本（如 AutoCAD Mechanical, AutoCAD Architecture）略有差异,请以实际软件界面和命令行提示为准。
